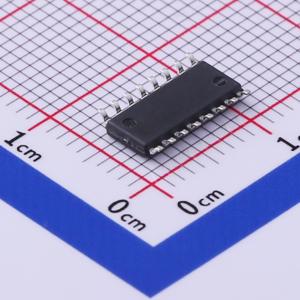

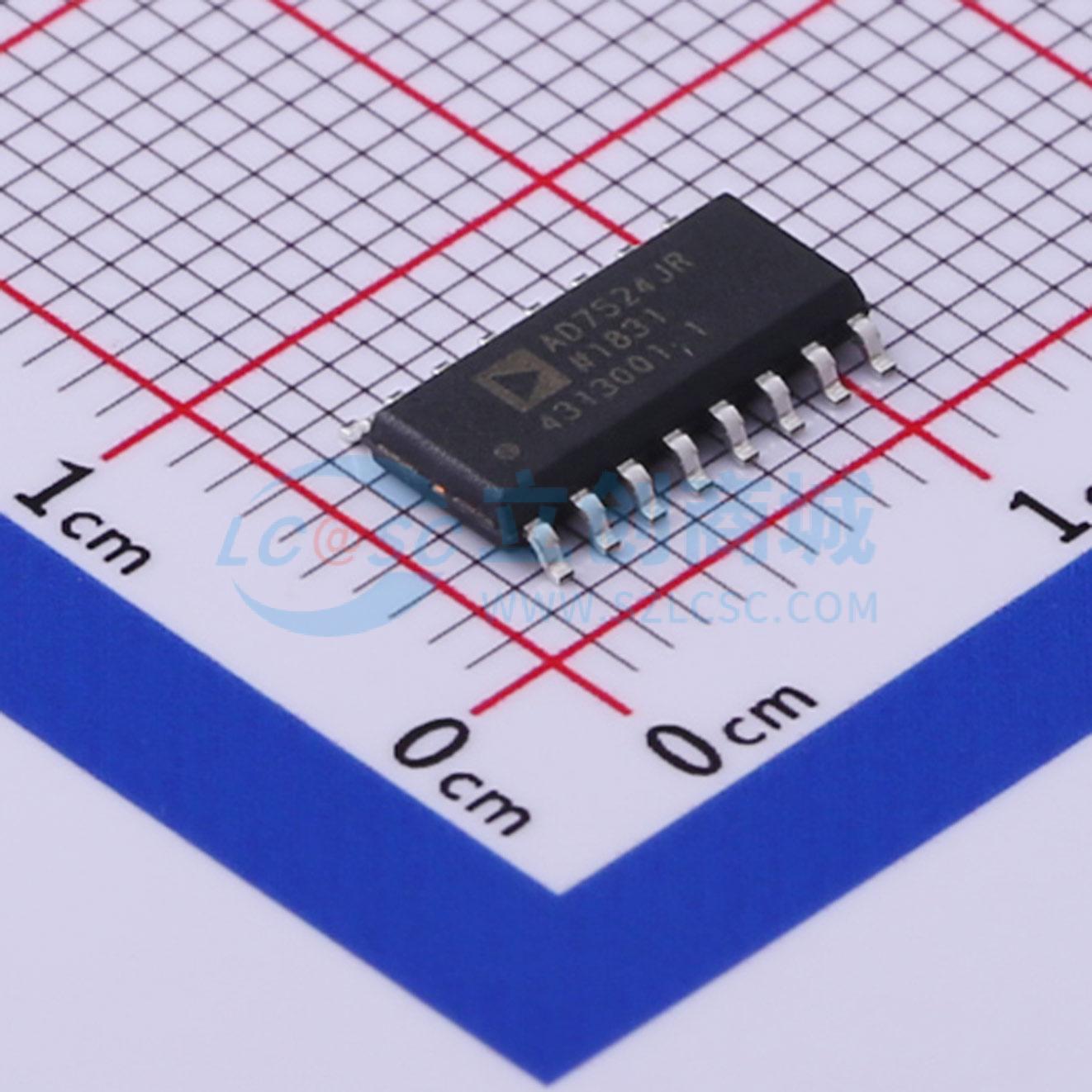

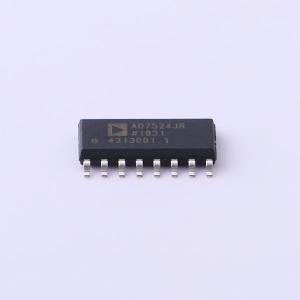

温馨提醒：图片仅供参考，商品以实物为准
AD7524JRZ-REEL7
CMOS、8位缓冲乘法DAC
- 描述
- 是一款低成本的8位单片CMOS DAC，设计用于与大多数微处理器直接接口。基本上是一个带输入锁存器的8位DAC，其负载周期类似于随机存取存储器的“写入”周期。采用先进的CMOS薄膜制造工艺，精度可达1/8 LSB，典型功耗小于10毫瓦。新改进的设计消除了以前所需的保护肖特基二极管，并保证在使用+5V电源时与TTL兼容。为了与大多数微处理器兼容，提高了加载速度。工作电压范围为+5V至+15V，可直接连接到大多数微处理器总线或输出端口。出色的乘法特性（2或4象限）使其成为许多微处理器控制增益设置和信号控制应用的理想选择。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7524JRZ-REEL7
- 商品编号
- C495028
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.194克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 8位 | |
| 通道数 | 1 | |
| 接口类型 | 并行 | |
| 工作电压 | 5V~15V | |
| 稳定时间 | 350ns |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 电压-缓冲 | |
| 积分非线性 | 0.5LSB | |
| 工作温度 | -40℃~+85℃ | |
| 基准电压源 | 外置 | |
| 静态电流 | 100uA |
商品概述
AD7524是一款低成本的8位单片CMOS数模转换器（DAC），专为与大多数微处理器直接接口而设计。 AD7524本质上是一个带输入锁存器的8位DAC，其加载周期与随机存取存储器的“写入”周期类似。采用先进的CMOS薄膜制造工艺，AD7524的精度可达1/8 LSB，典型功耗低于10毫瓦。 新改进的设计省去了此前所需的保护肖特基二极管，并保证在使用+5 V电源时与TTL兼容。为与大多数微处理器兼容，其加载速度得到了提升。 AD7524的工作电压范围为+5 V至+15 V，可直接与大多数微处理器总线或输出端口连接。 出色的乘法特性（2象限或4象限）使AD7524成为许多微处理器控制增益设置和信号控制应用的理想选择。
商品特性
- 与微处理器兼容（6800、8085、Z80等）
- TTL/CMOS兼容输入
- 片上数据锁存器
- 端点线性度
- 低功耗
- 保证单调性（全温度范围）
- 无锁存问题（无需保护肖特基二极管）
应用领域
- 微处理器控制增益电路
- 微处理器控制衰减器电路
- 微处理器控制函数发生器
- 精密自动增益控制（AGC）电路
- 总线结构仪器
