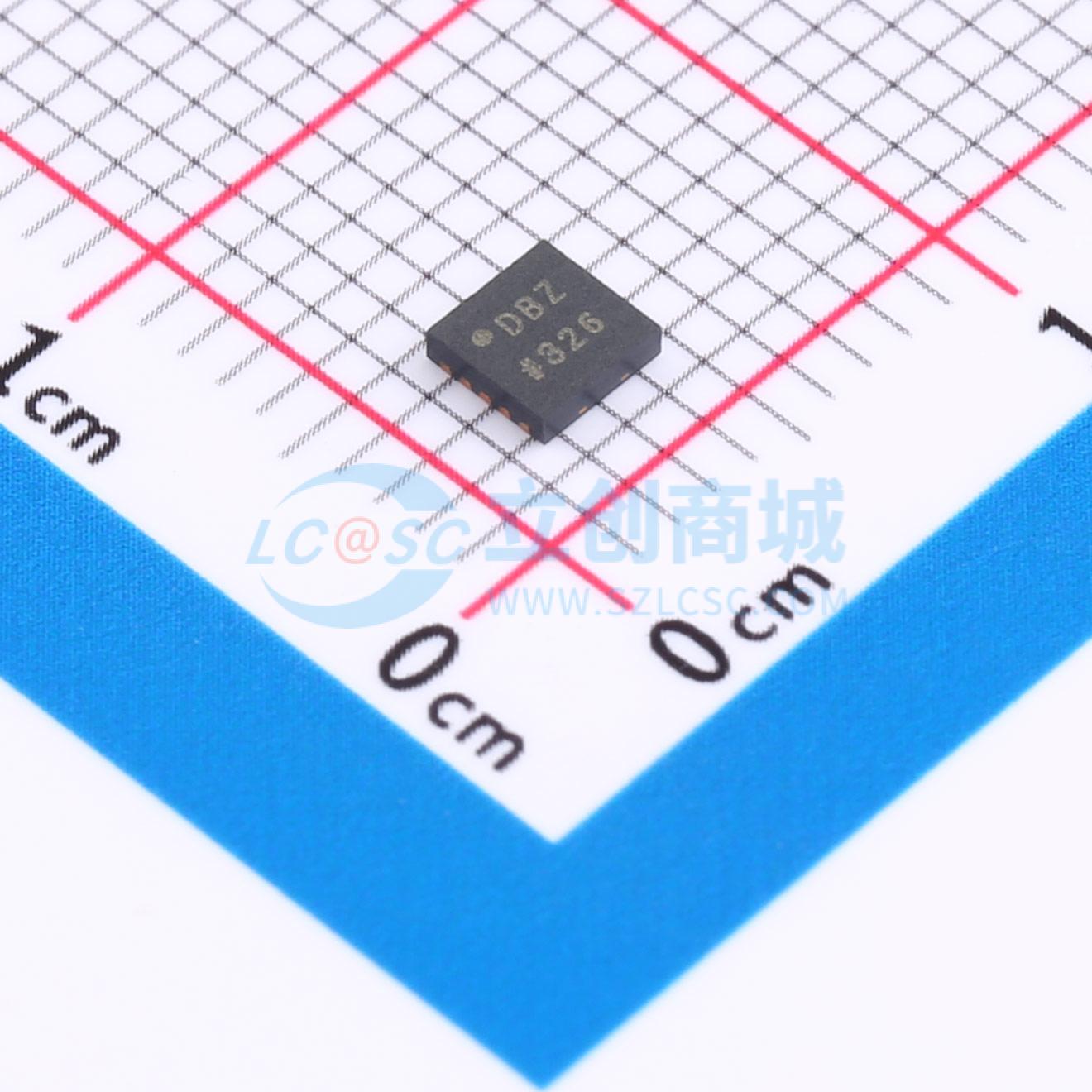

温馨提醒：图片仅供参考，商品以实物为准

AD5624RBCPZ-5R2

四通道、12位nanoDAC®，内置5 ppm/°C片内基准电压源

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 四通道、12位nanoDAC®，内置5ppm/°C片内基准电压源
品牌名称: ADI(亚德诺)
商品型号: AD5624RBCPZ-5R2
商品编号: C497523
商品封装: LFCSP-10(3x3)
包装方式: 编带
商品毛重: 0.052克(g)

商品参数

商品概述

AD5624R/AD5644R/AD5664R均属于nanoDAC系列，分别是低功耗、四通道、12/14/16位缓冲电压输出DAC，采用2.7 V至5.5 V单电源供电，通过设计保证单调性。 AD5624R/AD5644R/AD5664R均内置一个片内基准电压源。AD56x4R - 3内置一个1.25 V、5 ppm/°C基准电压源，满量程输出范围可达到2.5 V；AD56x4R - 5内置一个2.5 V、5 ppm/°C基准电压源，满量程输出范围可达到5 V。上电时，片内基准电压源关闭，因而可以用外部基准电压源。所有器件均可以采用2.7 V至5.5 V单电源供电。内部基准电压源通过软件写操作来使能。上述器件内置一个上电复位电路，确保DAC上电后输出0 V并保持该电平，直到执行一次有效的写操作为止。此外还具有各通道独立关断特性，在关断模式下，器件在5 V时的功耗降至480 nA，并提供软件可选的输出负载。在正常工作模式下，该器件具有低功耗特性，非常适合便携式电池供电设备。 AD5624R/AD5644R/AD5664R采用多功能三线式串行接口，能够以最高50 MHz的时钟速率工作，并与标准SPI、QSPIrw、MICROWIRE、DSP接口标准兼容。它内置片内精密输出放大器，能够实现轨到轨输出摆幅。

商品特性

低功耗，最小的引脚兼容、四通道nanoDAC
用户可选外部或内部基准电压源，默认使用外部基准电压源，1.25 V/2.5 V、5 ppm/ºC片内基准电压源
10引脚MSOP和3 mm×3 mm、LFCSP_WD封装
电源电压范围：2.7 V至5.5 V
通过设计保证单调性
上电复位至零电平
各通道独立关断
串行接口，时钟速率最高达50 MHz

应用领域

过程控制
数据采集系统
便携式电池供电仪表
数字增益和失调电压调整
可编程电压源和电流源
可编程衰减器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	12位
	通道数	4
	接口类型	SPI；QSPI
	工作电压	2.7V~5.5V
	稳定时间	4.5us
	输出类型	电压-缓冲

	属性	参数值
	积分非线性	1LSB
	工作温度	-40℃~+105℃
	上电复位	内置
	基准电压源	内置
	基准电压源温漂	10ppm/℃
	数据速率	50MHz
	静态电流	1uA
