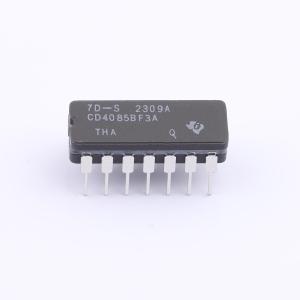

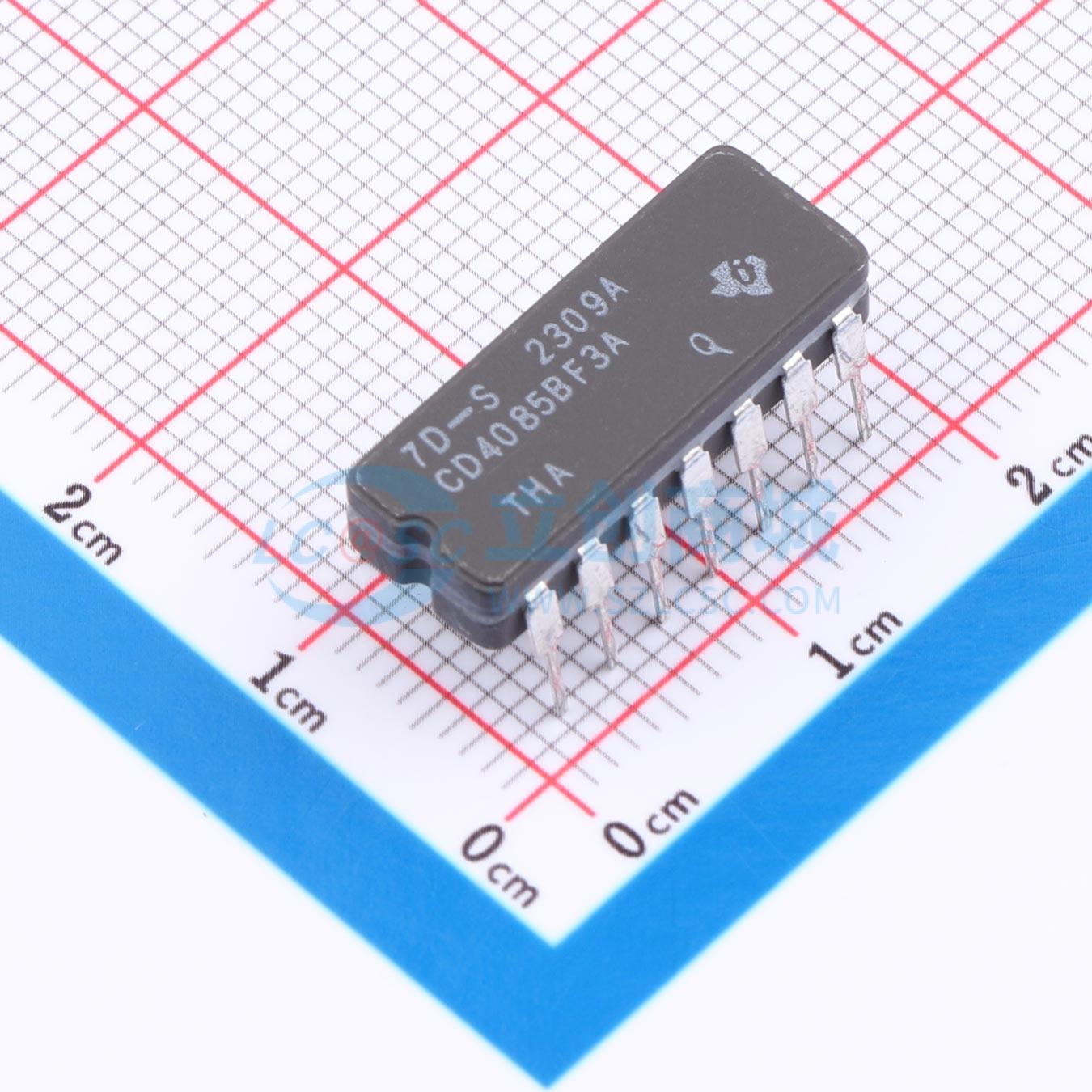

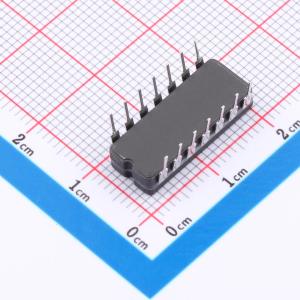

CD4085BF3A实物图
  • CD4085BF3A商品缩略图
  • CD4085BF3A商品缩略图
  • CD4085BF3A商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

CD4085BF3A

CMOS双2输入与或非门,高压型,具备独立抑制控制和标准化对称输出特性

SMT扩展库PCB免费打样
私有库下单最高享92折
品牌名称
TI(德州仪器)
商品型号
CD4085BF3A
商品编号
C4472522
商品封装
CDIP-14​
包装方式
管装
商品毛重
76.533333克(g)

商品参数

属性参数值
商品目录逻辑门
逻辑类型与门;或门
通道数2
工作电压3V~18V
静态电流(Iq)20uA
灌电流(IOL)6.8mA
拉电流(IOH)6.8mA
输入高电平(VIH)11V;7V;3.5V
属性参数值
输入低电平(VIL)1.5V;3V;4V
输出高电平(VOH)14.95V;9.95V;4.95V
输出低电平(VOL)50mV
系列CD4
传播延迟(tpd)130ns@15V,50pF
工作温度-55℃~+125℃
输入通道数2
功能特性-

商品概述

CD4085包含一对与或非门,每个与或非门由两个2输入与门驱动一个3输入或非门组成。两个与或非门都提供了独立的禁止控制。CD4085B型号采用14引脚密封双列陶瓷封装(F3A后缀)、14引脚双列塑料封装(E后缀)、14引脚小外形封装(M、MT、M96和NSR后缀)以及14引脚薄型收缩小外形封装(PW和PWR后缀)。

商品特性

  • 中速运行 - 在10V时,tPHL = 90 ns;tPLH = 125 ns(典型值)
  • 独立禁止控制
  • 标准化对称输出特性
  • 在20V下对静态电流进行100%测试
  • 在整个封装温度范围内,18V时最大输入电流为1μA;在18V和25°C时为100 nA
  • 噪声容限(在整个封装温度范围内):在VDD = 5V时为1V;在VDD = 10V时为2V;在VDD = 15V时为5V
  • 5V、10V和15V参数额定值
  • 符合JEDEC暂行标准13B“‘B’系列CMOS器件描述标准规范”的所有要求
