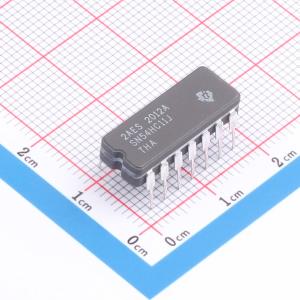

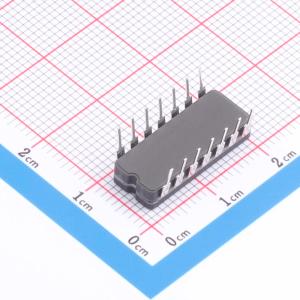

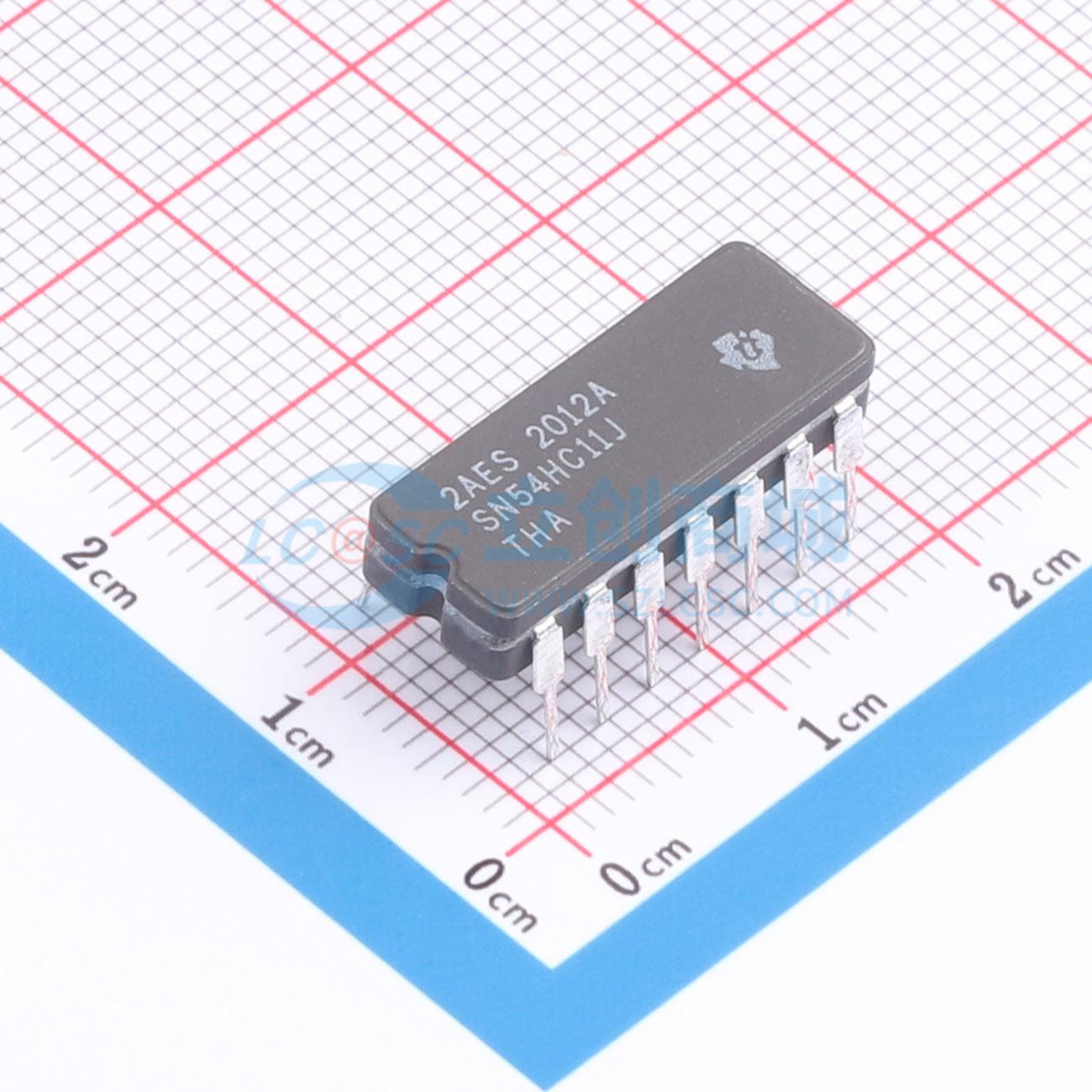

SN54HC11J
SN54HC11J
- 描述
- SN54HC11 3 通道、3 输入、2V 至 6V 5.2 mA 驱动强度与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN54HC11J
- 商品编号
- C4472546
- 商品封装
- CDIP-14
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 3 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 20uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V；4.2V；3.15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.35V；500mV；1.8V | |
| 输出高电平(VOH) | 4.4V；5.9V；1.9V | |
| 输出低电平(VOL) | 330mV；260mV；100mV | |
| 系列 | 54HC | |
| 传播延迟(tpd) | 20ns@4.5V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 输入通道数 | 3 |
商品概述
此器件包含三个独立 3 输入与门。每个逻辑门以正逻辑执行布尔函数 Y = A 与 B 与 C。
商品特性
- 缓冲输入
- 宽工作电压范围：2V 至 6V
- 宽工作温度范围：-40℃ 至 +85℃
- 支持多达 10 个 LSTTL 负载的扇出
- 与 LSTTL 逻辑 IC 相比，可显著降低功耗
交货周期
订货7-9个工作日购买数量
(25个/管，最小起订量 1000 个)个
起订量：1000 个25个/管
