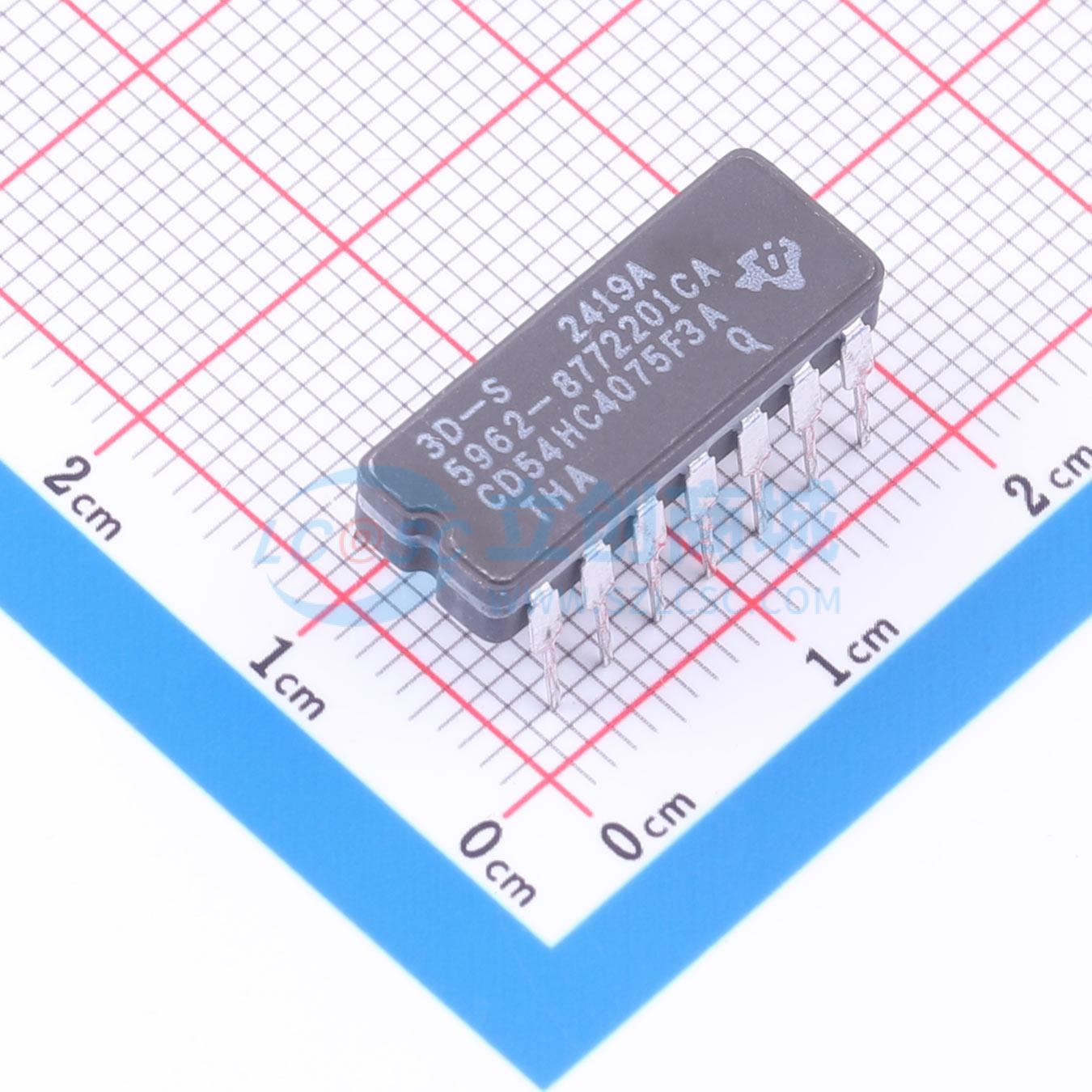

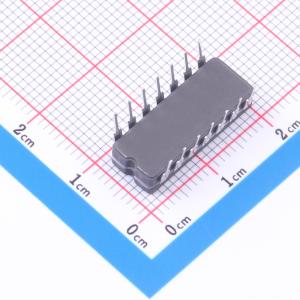

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 通道数 | 3 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.8V | |
| 输出高电平(VOH) | 5.9V；1.9V；4.4V | |
| 输出低电平(VOL) | 100mV；260mV | |
| 系列 | 54HC系列 | |
| 传播延迟(tpd) | 17ns@6V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 输入通道数 | 3 | |
| 功能特性 | - |
商品概述
RCA - CD54/74HC4075和CD54/74HCT4075逻辑门采用硅栅CMOS技术，实现了与LSTTL门类似的运行速度，同时具备标准CMOS集成电路的低功耗特性。所有器件都能够驱动10个LSTTL负载。CD54/74HCT逻辑系列在功能和引脚方面与标准54LS/74LS逻辑系列兼容。CD54HC4075和CD54HCT4075采用14引脚密封双列直插陶瓷封装（F后缀）。CD74HC4075和CD74HCT4075采用14引脚双列直插塑料封装（E后缀）和14引脚双列直插表面贴装塑料封装（M后缀）。两种类型也都有芯片形式（H后缀）。
商品特性
- 缓冲输入
- 典型CD54/74HC4075传播延迟：在VCC = 5V、CL = 15pF、TA = 25°C时为8ns
- 扇出（在温度范围内）：标准输出可驱动10个LSTTL负载，总线驱动器输出可驱动15个LSTTL负载
- 宽工作温度范围：CD74HC/HCT为 - 40至 + 85°C
- 传播延迟和转换时间平衡
- 与LSTTL逻辑IC相比，显著降低功耗
- 可选源为飞利浦/西格尼蒂克
- CD54HC/CD74HC类型：2至6V工作，高抗噪性：在VCC = 5V时，NIL = 30%，NIH = .
- CD54HCT/CD74HCT类型：4.5至5.5V工作，直接与LSTTL输入逻辑兼容（VIL = 0.8V最大，VIH = 2V最小），与CMOS输入兼容（在VOL、VOH时I1 ≤ 1μA）
