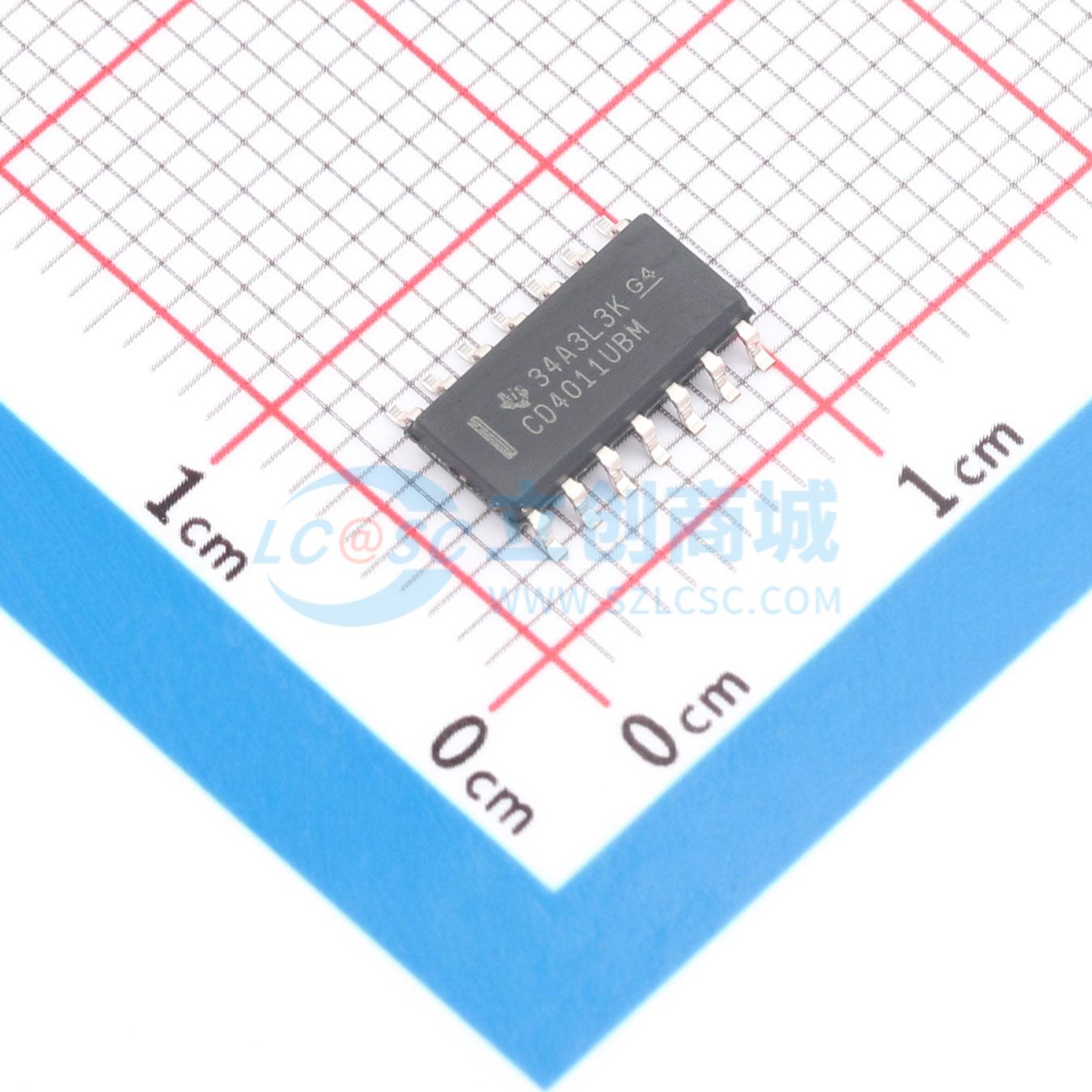

CD4011UBMT

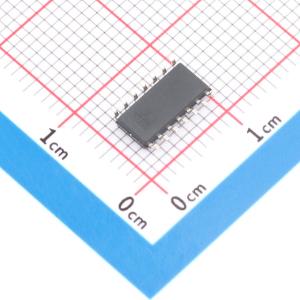

CD4011UBMT
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD4011UB 4 通道、双输入、3V 至 18V 与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD4011UBMT
- 商品编号
- C4472534
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.181克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 3V~18V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 3.4mA | |
| 拉电流(IOH) | 3.4mA | |
| 输入高电平(VIH) | 4V~12.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1V~2.5V | |
| 输出高电平(VOH) | 9.95V；14.95V；4.95V | |
| 输出低电平(VOL) | 50mV | |
| 系列 | 4000B系列 | |
| 传播延迟(tpd) | 50ns@15V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
CD4011UB是高压型（额定20V）CMOS四路2输入与非门，可为系统设计者直接实现与非功能，补充现有CMOS门电路系列。CD4011UB提供多种封装选项:14引脚密封双列直插陶瓷封装（后缀F3A）、14引脚双列直插塑料封装（后缀E）、14引脚小外形封装（后缀M、MT、M96、NSR）、14引脚薄型收缩小外形封装（后缀PW、PWR）。
商品特性
- 典型传输延迟时间为30 ns（条件:CL=50 pF，VDD=10 V）
- 标准化对称输出特性
- 在20 V下对静态电流进行100%测试
- 全封装温度范围下，18 V时最大输入电流为1 μA；18 V、25 ℃时最大输入电流为100 nA
- 支持5 V、10 V、15 V参数额定值
- 符合JEDEC Tentative Standard No. 13B《"B" Series CMOS Devices描述标准规范》的所有要求
