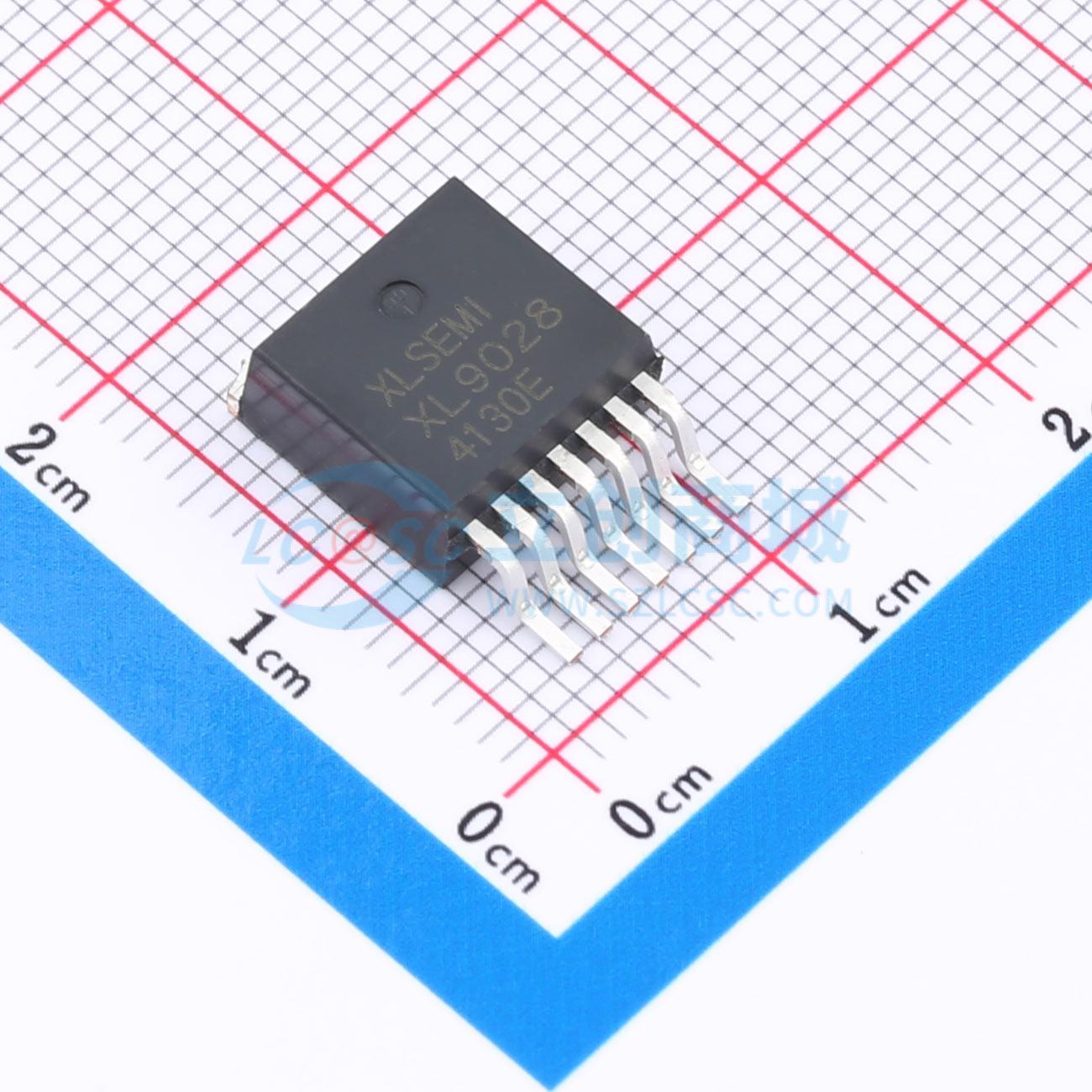

温馨提醒：图片仅供参考，商品以实物为准
XL9028
降压型 6A 5V~45V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 同步整流，降压，内置，输入5-45V，输出1.25-40V，6A,120KHz
- 品牌名称
- XLSEMI(芯龙)
- 商品型号
- XL9028
- 商品编号
- C48031553
- 商品封装
- TO-263-7L
- 包装方式
- 编带
- 商品毛重
- 1.952克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 5V~45V | |
| 输出电压 | 1.25V~40V | |
| 输出电流 | 6A | |
| 开关频率 | 96kHz~144kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 2.3mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 过流保护 |
商品概述
XL9028是一款高效率的同步整流降压型DC-DC开关转换器，具有恒定的120KHz开关频率，输出电流能力高达6A。它支持5V~45V的宽输入电压范围，同时支持最大占空比100%输出。该器件集成了恒压环路和恒流环路，并内置环路补偿模块，有效减少了系统所需的外部元器件数量，有助于降低整个电源系统的成本并节省印制电路板空间。XL9028内置热关断保护、输出限流保护和短路保护功能。当短路保护功能启用时，开关频率会从120KHz降至约30KHz。
商品特性
- 推荐工作电压：5V~45V
- 输出电压范围：1.25V~40V
- 最大占空比 100%
- 反馈基准电压精度 ±2%
- 恒定120KHz开关频率
- 最大6A开关电流
- 内置功率MOSFET
- 效率高达 96% 以上
- 输出功率高达60W
- 出色的线性调整率与负载调整率
- 内置热关断保护功能
- 内置限流保护功能
- 内置短路保护功能
- 内置恒压与恒流环路
- 温度等级1级：-40% 至125℃的环境工作温度范围
- 器件HBM ESD分类等级Class3A
- TO263-7L封装
应用领域
- 汽车电子
- 工业控制
- 通讯设备
- 物联网
