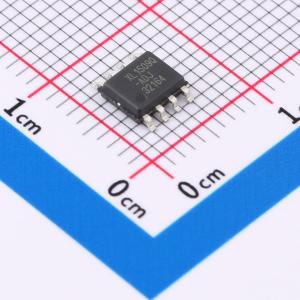

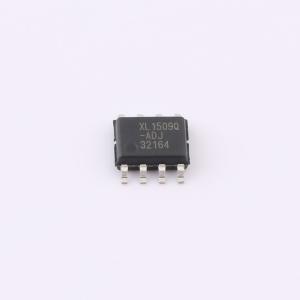

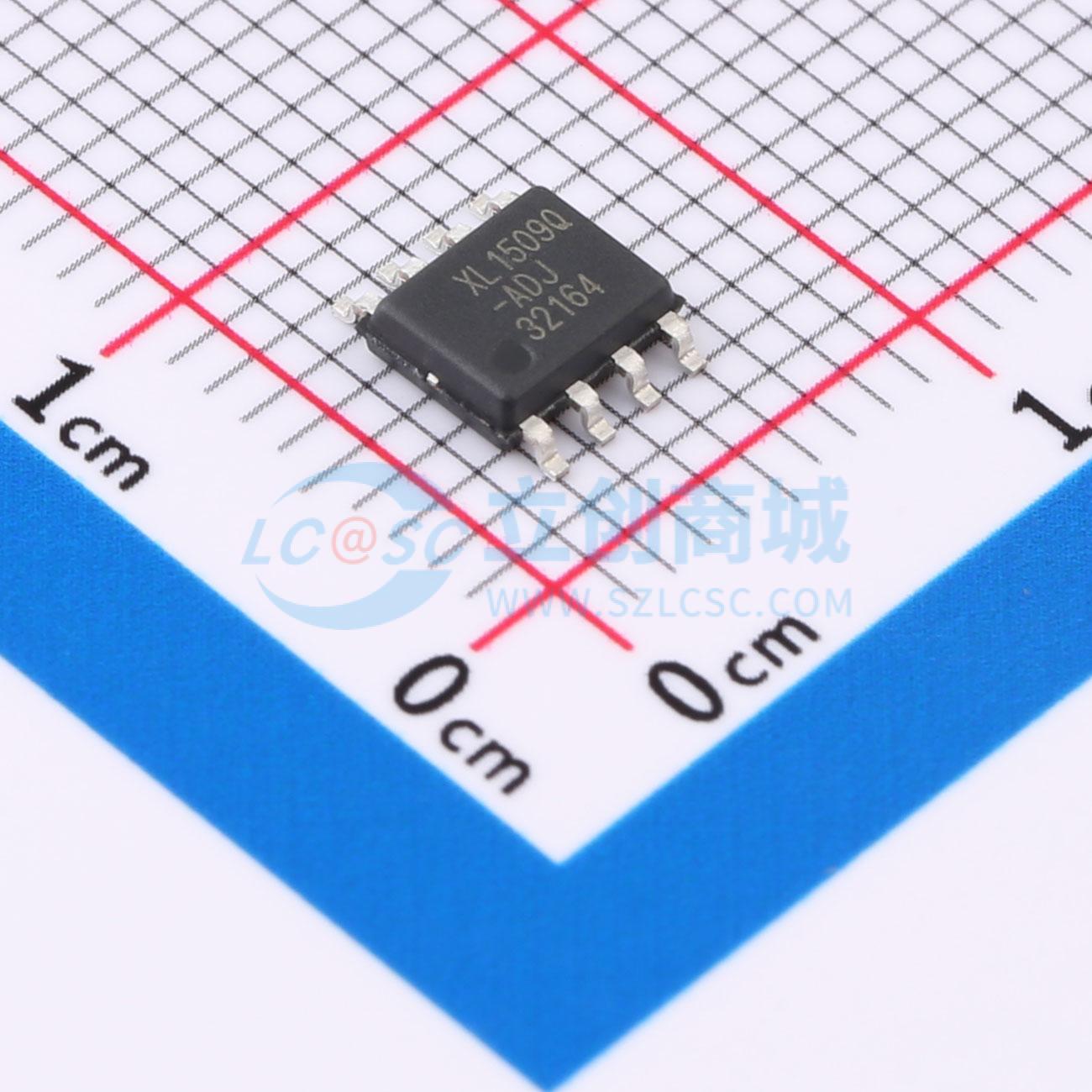

XL1509Q-ADJ
降压型 4.5V~45V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 车规级，降压，内置，输入4.5-45V，输出可调，2A，150KHz
- 品牌名称
- XLSEMI(芯龙)
- 商品型号
- XL1509Q-ADJ
- 商品编号
- C48031554
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.133333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~45V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+125℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.3mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 过流保护 |
商品概述
XL1509Q是一款高电压、高效率的汽车级降压型DC-DC开关转换器，其恒定开关频率为150KHz，开关电流能力高达2A。该器件支持4.5V至45V的宽输入电压范围，并支持最大100%占空比输出。芯片内置的环路补偿模块有效减少了系统所需的外部元器件数量，从而降低了整个电源系统的成本并节省了印制电路板空间。XL1509Q提供ADJ可调输出电压版本和5.0V固定输出电压版本。芯片集成了热关断保护、限流保护以及短路保护等功能。当短路保护功能启用时，开关频率会从150KHz降低至约30KHz。
商品特性
- 符合AEC-Q100标准
- 温度等级1级：环境工作温度范围为-40℃至125℃
- 器件HBM ESD分类等级为Class3A
- 推荐工作电压范围：4.5V至45V
- 提供ADJ可调及5.0V固定输出电压版本
- 输入与输出之间最小压差为1.5V
- 恒定150KHz开关频率
- 最大开关电流为2A
- 内置高压功率晶体管
- EN引脚具备TTL开关机功能
- 内置热关断保护功能
- 内置限流保护功能
- 内置短路保护功能
- 采用SOP8-EP封装
应用领域
- 车载设备
- 工业及电机控制
- 通讯设备
