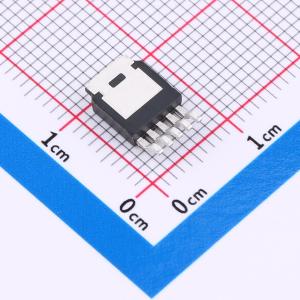

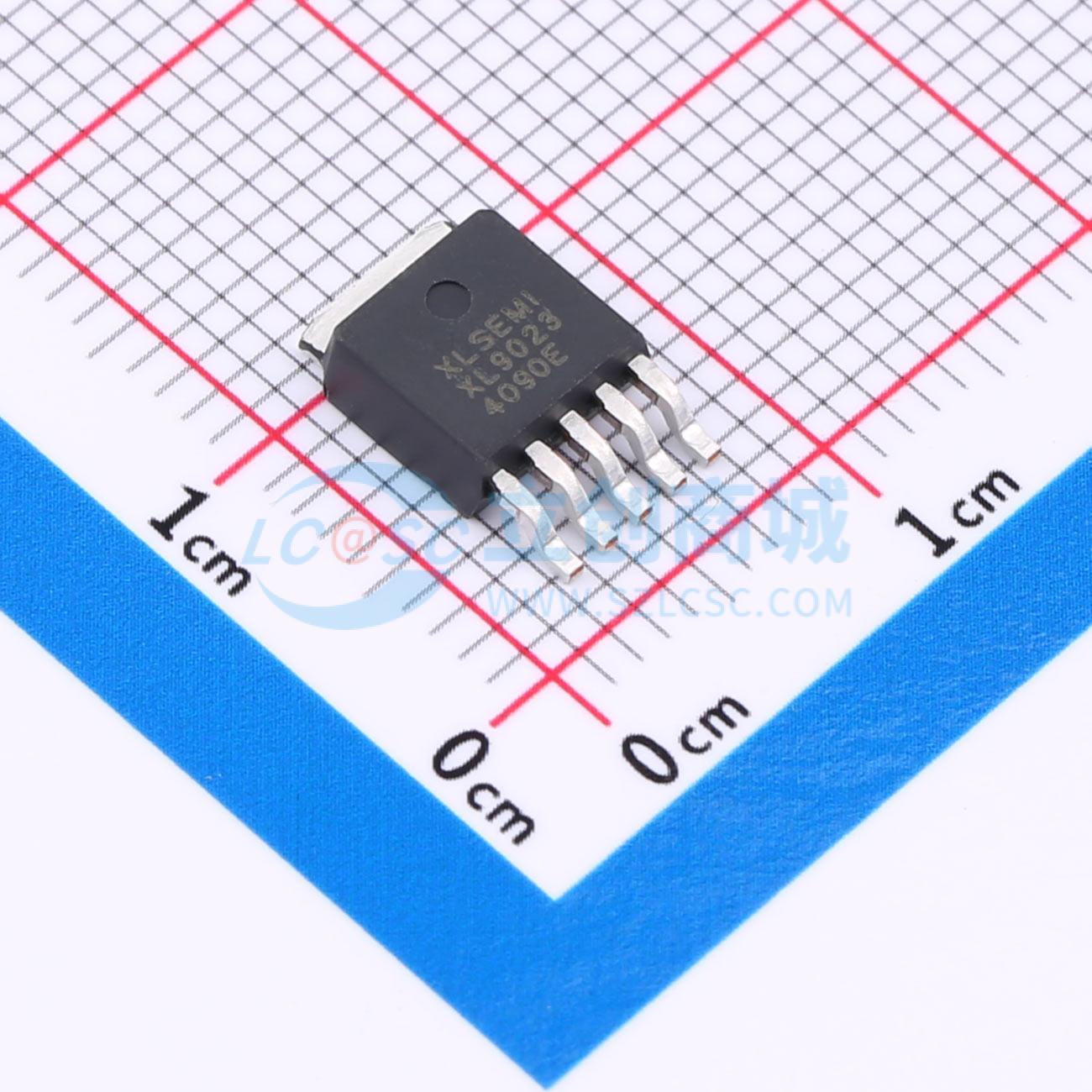

温馨提醒：图片仅供参考，商品以实物为准
XL9023
降压型 4A 5V~40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 同步整流，降压，内置，输入5-40V，输出1.25-35V，4A,120KHz
- 品牌名称
- XLSEMI(芯龙)
- 商品型号
- XL9023
- 商品编号
- C48031549
- 商品封装
- TO-252-5L
- 包装方式
- 编带
- 商品毛重
- 0.398克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 5V~40V | |
| 输出电压 | 1.25V~35V | |
| 输出电流 | 4A | |
| 开关频率 | 96kHz~144kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 2.3mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 过流保护 |
商品概述
XL9023是一款高效率的同步整流降压型DC-DC开关转换器，具有恒定的120KHz开关频率，输出电流能力高达4A。该器件支持5V~40V的宽输入电压范围，并支持最大100%占空比输出。芯片内置环路补偿模块，有助于减少外部元器件数量，从而降低系统成本和节省电路板空间。XL9023集成了热关断保护、输出限流保护和短路保护功能。当短路保护功能启用时，开关频率会从120KHz降至约30KHz。
商品特性
- 推荐工作电压：5V~40V
- 输出电压范围：1.25V~35V
- 最大占空比 100%
- 反馈基准电压精度 ±2%
- 恒定120KHz开关频率
- 最大4A开关电流
- 内置功率MOSFET
- 效率高达 95% 以上
- 输出功率高达30W
- 出色的线性调整率与负载调整率
- 内置热关断保护功能
- 内置限流保护功能
- 内置短路保护功能
- 温度等级1级：-40℃ 至 125℃ 的环境工作温度范围
- 器件HBM ESD分类等级Class3A
- TO252-5L封装
应用领域
- 汽车电子
- 工业控制
- 通讯设备
- 物联网
