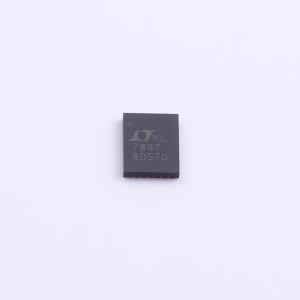

温馨提醒：图片仅供参考，商品以实物为准
LTC7897RUFD#TRPBF
降压型 4V~135V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC7897RUFD#TRPBF
- 商品编号
- C48028598
- 商品封装
- QFN-28(4x5)
- 包装方式
- 编带
- 商品毛重
- 0.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~135V | |
| 输出电压 | 800mV~135V | |
| 输出电流 | - | |
| 开关频率 | 100kHz~2.5MHz | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5uA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调和固定 | |
| 功能特性 | 轻载高效模式；内置LDO稳压器；频率同步；EMI优化(抖频模式)；工作状态指示；可调限流 |
商品概述
一款高性能、支持100%占空比、同步降压型DC/DC开关稳压器控制器，用于驱动全N沟道同步MOSFET功率级。同步整流提高了效率，降低了功率损耗，并通过减少散热需求简化了应用设计。其宽输入和输出电压范围不仅支持高降压比，还支持宽范围的正至负电压转换。该控制器的栅极驱动器具有14V最大额定值，提供鲁棒性，并通过可调的驱动电平和死区时间提供灵活性以优化应用。其栅极驱动电压可在5V至10V范围内可选调节，以便使用逻辑电平或标准阈值MOSFET。其死区时间可通过外部电阻进行优化，以留出裕量或针对更高效率和高频运行定制应用。
商品特性
- 宽VIN范围：4V至135V (140V绝对最大值)
- 宽输出电压范围：0.8V ≤ VOUT ≤ 135V (140V绝对最大值)
- 可调栅极驱动电平：5V至10V (OPTI-DRIVE，14V绝对最大值)
- 可调驱动器电压欠压锁定
- 自适应或电阻可调死区时间
- 分离输出栅极驱动器，用于可调开启和关闭驱动强度
- 100%占空比运行
- 低工作静态电流：5μA (48VIN至3.3VOUT)
- 扩频频率调制
- 可编程频率 (100kHz至2.5MHz)
- 可同步频率 (100kHz至2.5MHz)
- 28引脚 (4mm × 5mm) QFN封装
应用领域
- 工业电源系统
- 电信电源系统
