温馨提醒：图片仅供参考，商品以实物为准

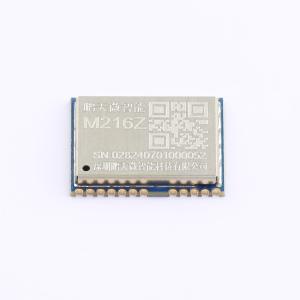

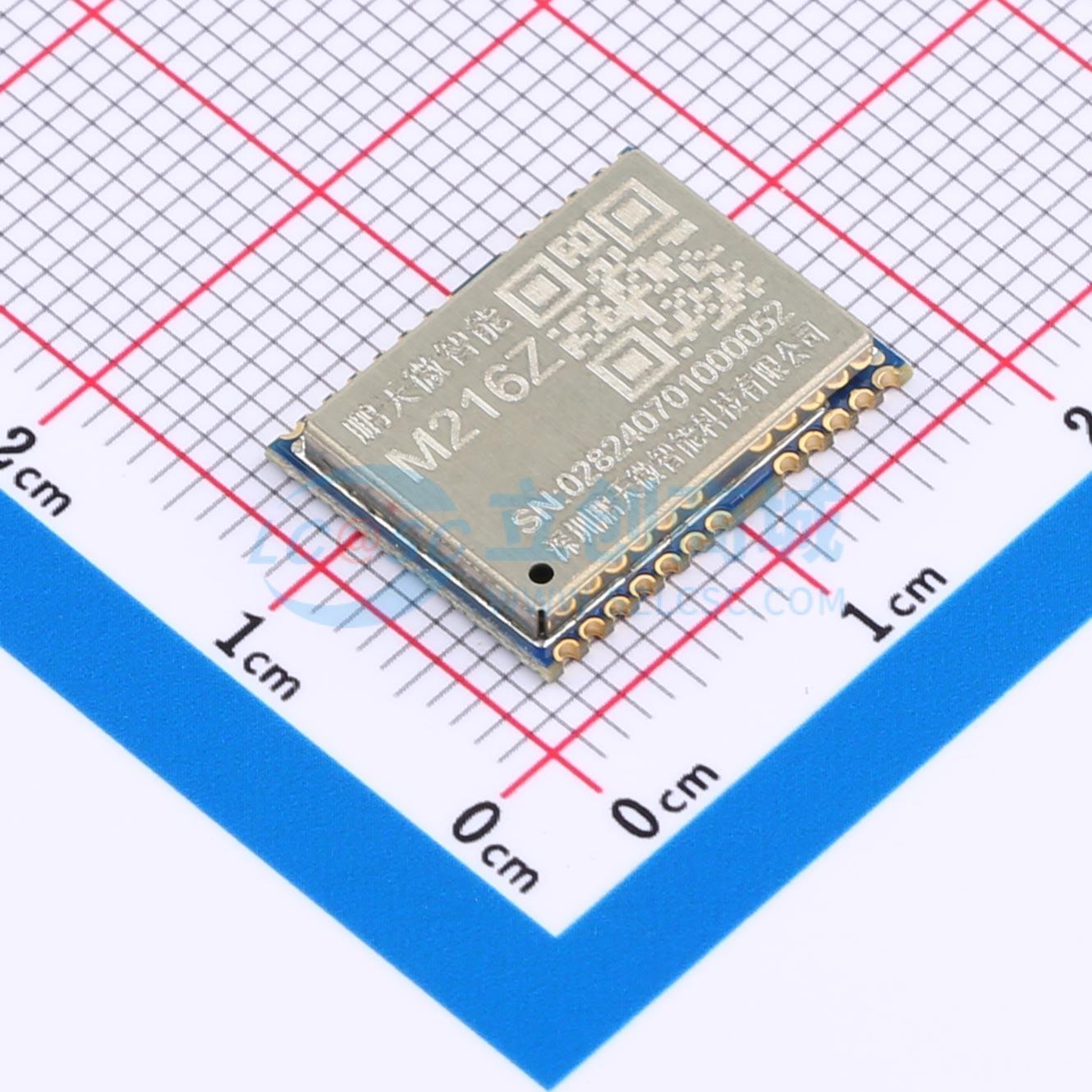

M216Z
高性能BDS/GNSS多模导航接收模组，支持多系统联合定位和单系统独立定位，具备有源天线检测与保护，内部集成DCDC和LDO
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- M216Z 是基于中科微 AT6558R 设计的一款高性能 BDS/GNSS 多模卫星导航接收机模组，模组集成射频前端，数字基带核心，多模式卫星信号处理引擎，电源管理等功能。
- 品牌名称
- 如般微
- 商品型号
- M216Z
- 商品编号
- C48031360
- 商品封装
- LCC-24(16x12)
- 包装方式
- 托盘
- 商品毛重
- 1.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 卫星定位模块 | |
| GNSS类型 | GLONASS；GPS | |
| 工作电压 | 3.3V | |
| 灵敏度 | -162dBm |
| 属性 | 参数值 | |
|---|---|---|
| 水平位置精确度 | 2.5m | |
| 冷启动-首次定位时间(TTFF) | 32s | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 热启动加速；RTC备电 |
商品概述
M216Z 是一款高性能北斗/全球导航卫星系统多模导航接收机模组，模组集成射频前端、数字基带核心、多模式信号处理引擎、电源管理等功能。芯片支持多种导航系统，包括中国的北斗导航系统、GPS。
商品特性
- 支持北斗/全球定位系统/格洛纳斯/准天顶卫星系统多系统联合定位和单系统独立定位
- 支持北斗二号/三号
- 具备有源天线检测与保护功能
- 内部集成 DCDC 和 LDO
- 支持 3.3V 单电源供电（使用内部 DCDC）或 1.8V~3.3V 单电源为实时时钟电路供电
- 模块天线端口内置有源天线供电，无需外部走线
- 实时时钟和备份电路电源电压可低至 1.4V
- 北斗/全球定位系统双模连续运行功耗：~23mA@3.3V
- 待机功耗：8μA@3.3V
应用领域
- 车载定位与导航
- 手机、平板电脑及手持设备
- 嵌入式定位设备
- 可穿戴设备
