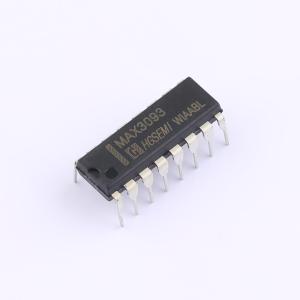

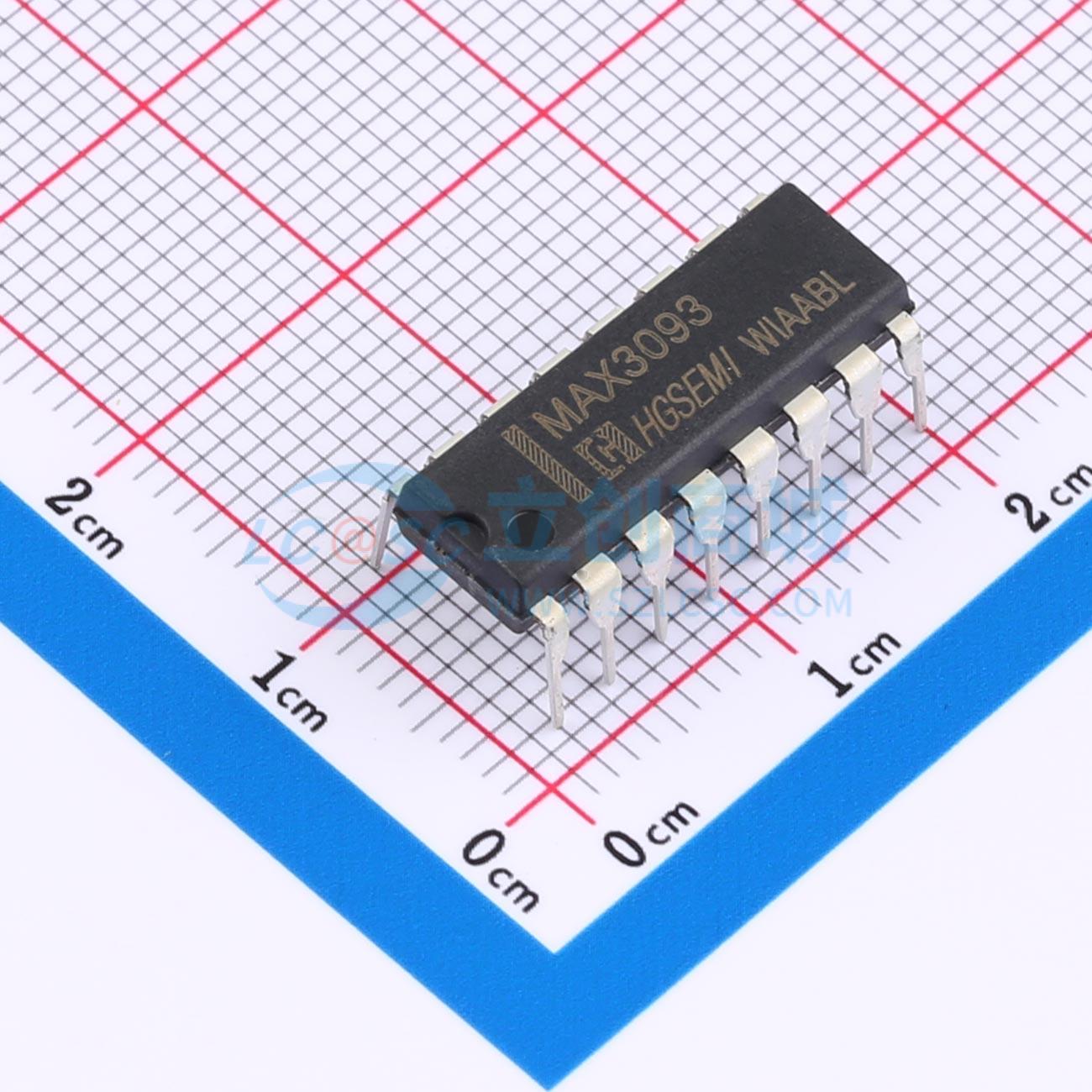

MAX3093N

四路CMOS差分线路接收器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: MAX3093 Quad CMOS Differential Line Receiver
品牌名称: HGSEMI(华冠)
商品型号: MAX3093N
商品编号: C48031098
商品封装: DIP-16
包装方式: 管装
商品毛重: 1.739克(g)

商品参数

商品概述

MAX3093是一款四路差分线路接收器，专为满足RS-422、RS-423以及联邦标准1020和1030关于平衡与非平衡数字数据传输的要求而设计，同时保持了CMOS的低功耗特性。该器件在±7V的共模输入电压范围内具有200 mV的输入灵敏度。其内置迟滞功能可改善噪声容限，并抑制因输入波形缓慢变化而导致的输出不稳定。独立的使能引脚允许对各接收器对进行独立控制。其三态输出具备6 mA的源电流和灌电流能力。MAX3093与DS3486引脚兼容。

商品特性

低功耗CMOS设计，在整个共模范围内具有±0.2V的灵敏度
典型传播延迟：20 ns
典型输入迟滞：50 mV
当VCC = 0V时，输入端不会对线路造成负载
满足EIA标准RS-422的要求
三态输出，便于连接至系统总线

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	接收器
	驱动器数	0
	接收器数	4
	工作电压	4.75V~5.25V
	数据速率	-

	属性	参数值
	节点数	-
	静电保护	-
	工作温度	-40℃~+85℃
	静态电流	12mA
	通讯模式	-
	功能特性	Tx/Rx启用；使能关断
