温馨提醒：图片仅供参考，商品以实物为准

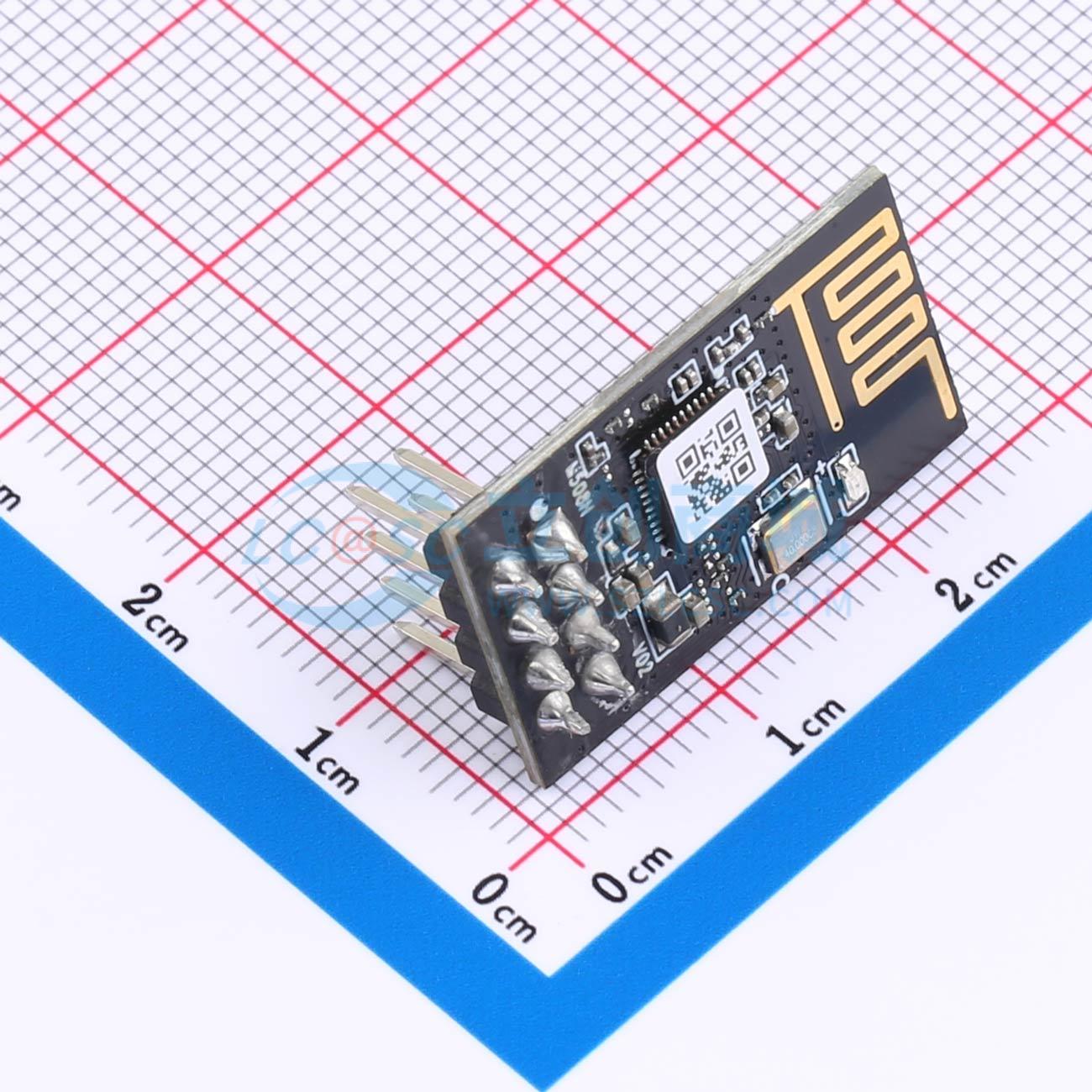

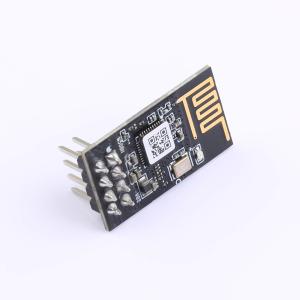

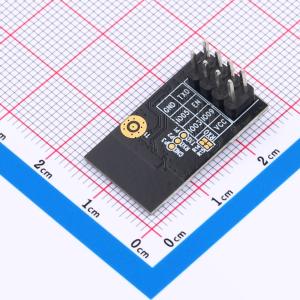

M508H-WS63

星闪、WiFi、蓝牙三合一模组星闪模块M508H-WS63

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: M528H-WS63 模组是一基于海思 WS63 Soc设计的 2.4GHz Wi-Fi、 BLE 和 SLE 的三合一模组，内部集成 IEEE 802.11b/g/n/ax 基带和 RF 电路，包括功率放大器 PA、低噪声放大器 LNA、 RF balun、天线开关、无源晶振、2.4G 天线以及电源管理模块等；支持 802.11n 20MHz/40MHz 频宽，支持 802.11ax 20MHz 频宽，能提供 150Mbps 物理层速率和更远的覆盖距离。
品牌名称: 如般微
商品型号: M508H-WS63
商品编号: C48031352
商品封装: SMD,24.7x14.4mm
包装方式: 托盘
商品毛重: 3.552941克(g)

商品参数

商品概述

M508H-WS63模组是一款基于海思 WS63 SOC 设计的 2.4GHz Wi-Fi、BLE 和 SLE 三合一无线模组。其内部集成了 IEEE 802.11b/g/n/ax 基带与射频电路，包含功率放大器 PA、低噪声放大器 LNA、射频巴伦、天线开关、无源晶振、2.4GHz 天线以及电源管理模块。该模组支持 802.11n 的 20MHz/40MHz 频宽以及 802.11ax 的 20MHz 频宽，能够提供高达 150Mbps 的物理层速率并实现更远的覆盖距离。其正常工作温度范围为 -35℃~+70℃，极限工作温度为 -40℃~+85℃，物理尺寸为 24.7mm×14.4mm×11.5mm。

商品特性

集成 2.4GHz Wi-Fi 6 (802.11ax)、蓝牙低功耗和星闪技术
支持 802.11n 20MHz/40MHz 与 802.11ax 20MHz 频宽
提供高达 150Mbps 的物理层速率
内置 32 位微处理器，主频 240MHz
集成 606KB SRAM、300KB ROM 与 4MB Flash
支持 3.3V 或 5V 供电
正常工作功耗典型值为 46mA
提供丰富接口：最多 2 路 UART、1 路 SPI、3 路 ADC、5 路 PWM、5 个 GPIO
板载集成 Wi-Fi/BLE/SLE 天线
工作温度范围：-35℃~+70℃

应用领域

智能家电控制
智能音箱音频传输
智能门锁
消防信息采集

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	WiFi模块
	支持协议	SLE1.0；BLE5.2；802.11b/g/n/ax
	接口类型	GPIO；UART；SPI；PWM；ADC
	频率	2.4GHz
	天线形式	板载PCB天线

	属性	参数值
	发射功率	20dBm
	工作电压	3.3V
	工作温度	-40℃~+85℃
	功能特性	集成蓝牙功能；WIFI直连
