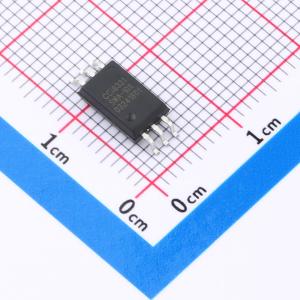

温馨提醒：图片仅供参考，商品以实物为准
CCi8331SWA-1DX
兼容光耦的单通道隔离式栅极驱动器，可驱动IGBT、MOSFET和SiC，输入级具长期可靠性和出色老化特性，有欠压锁定保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CCi8331 是一款兼容光耦的单通道隔离式栅极驱动器，具有6A 峰值拉电流和8A 峰值灌电流。33V 的高电源电压范围可有效驱动IGBT、MOSFET 和SiC，具有60ns 典型传播延迟和25ns 最大脉宽失真。输入侧通过一个5.7kVRMS 增强型隔离层与输出驱动器隔离，两侧之间的共模瞬态抑制（CMTI）典型值为±250V/ns。
- 品牌名称
- CrossChip(成都芯进)
- 商品型号
- CCi8331SWA-1DX
- 商品编号
- C47817652
- 商品封装
- SOP-6W
- 包装方式
- 编带
- 商品毛重
- 0.3062克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式栅极驱动器 | |
| 驱动配置 | 高边；低边 | |
| 隔离电压(Vrms) | 5700V | |
| 负载类型 | IGBT；MOSFET | |
| 通道数 | 1 | |
| 拉电流(IOH) | 6A | |
| 灌电流(IOL) | 8A | |
| 工作温度 | -40℃~+125℃@(Ta) |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 15ns | |
| 下降时间(tf) | 10ns | |
| 传播延迟 tpLH | 90ns | |
| 传播延迟 tpHL | 90ns | |
| CMTI(kV/us) | 250kV/us | |
| 驱动侧工作电压 | 13V~33V | |
| 功能特性 | 米勒钳位保护；死区时间控制；饱和故障检测 |
商品概述
CCi8331是一款兼容光耦的单通道隔离式栅极驱动器，具备6A峰值拉电流和8A峰值灌电流能力。其输出驱动侧VDD支持高达33V的工作电压，并提供四档可选的欠压锁定保护。该器件具有典型值为±250V/ns的高共模瞬态抑制、60ns典型传播延迟以及25ns最大脉宽失真。输入级可处理24V反向电压，反向击穿电压为26V。它采用SOP6W封装，爬电距离和间隙大于8.5mm，工作温度范围为-40°C ~ 125°C，并提供ESD和闩锁保护。其关键特性与传统光耦栅极驱动器相似且引脚兼容，同时性能得到提升，输入级采用类二极管设计，具有长期可靠性和出色的老化特性。该驱动器适用于多种需要稳定高效工作的场合。
商品特性
- 实现兼容光耦的单通道隔离式栅极驱动器，输出驱动侧VDD最大工作电压33V，UVLO四档可选
- 具备6A峰值拉电流和8A峰值灌电流
- 高共模瞬态抑制，典型值为±250V/ns
- 60ns典型传播延迟
- 25ns最大脉宽失真
- 输入级具有24V反向电压处理能力，反向击穿电压26V
- 工作温度范围：-40°C ~ 125°C
- 采用SOP6W封装，爬电距离和间隙 > 8.5mm
- ESD防护能力：HBM ±3kV，CDM ±1.5kV，闩锁耐受 ±800mA
应用领域
- 电机驱动器
- 太阳能逆变器
- UPS和电池充电器
- 隔离IGBT、功率MOSFET栅极驱动
- 工业控制
- 通信和电气设备
