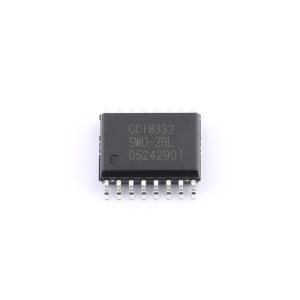

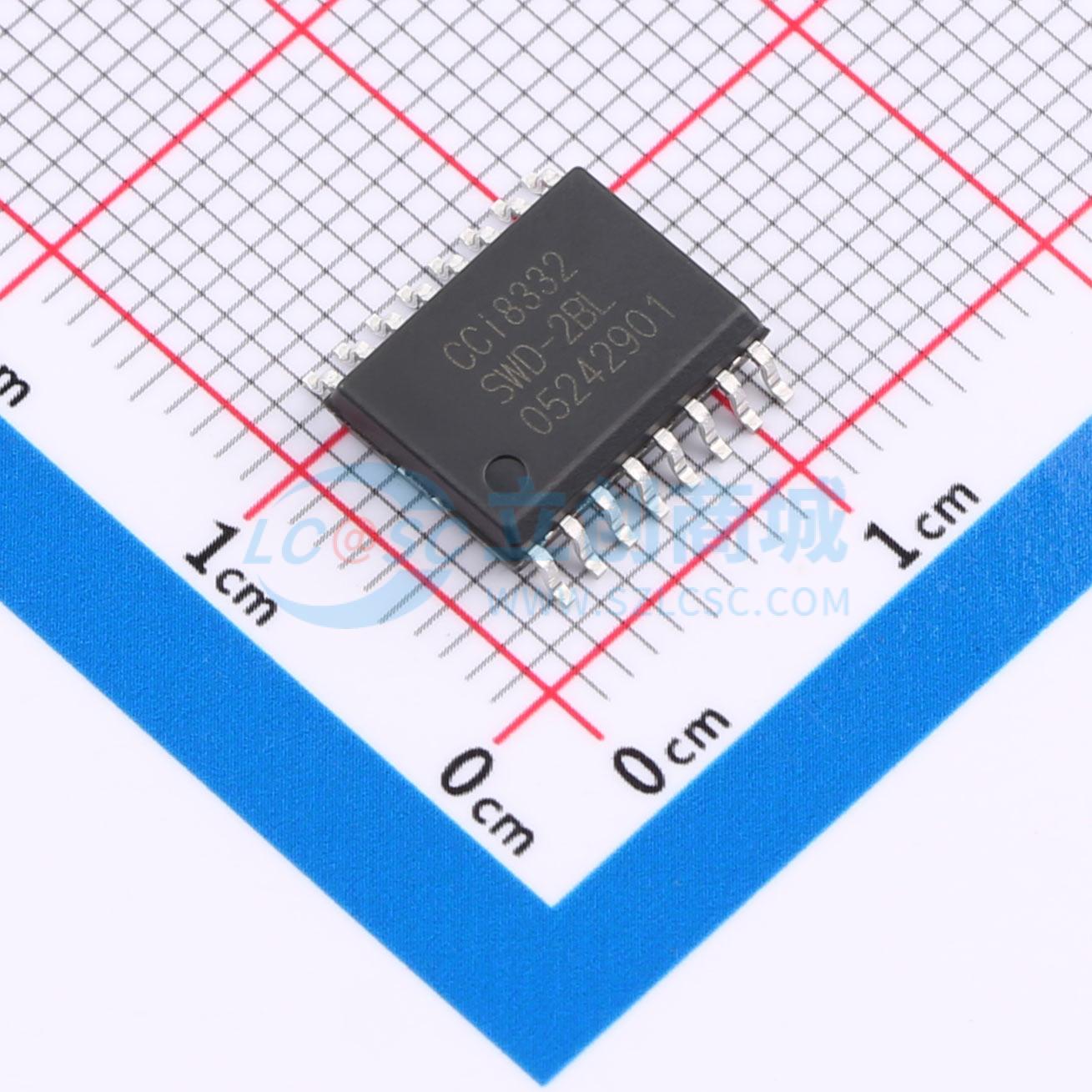

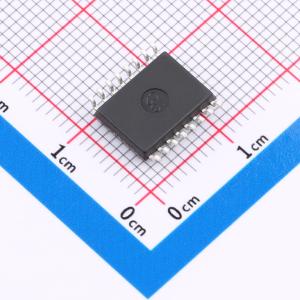

CCi8332SWD-2BL
隔离双通道栅极驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CCi8332是一款隔离双通道栅极驱动器，具有4A峰值拉电流和6A峰值灌电流。该驱动器可驱动IGBT和SiC，具有40ns传播延迟和7ns最大脉宽失真。输入侧通过一个5.7kV_RMS增强型隔离层与两个输出驱动器隔离，两侧之间的共模瞬态抑制（CMTI）的典型值为150V/ns。两个次级侧驱动器之间的内部功能隔离高达1500V（DC）的工作电压。
- 品牌名称
- CrossChip(成都芯进)
- 商品型号
- CCi8332SWD-2BL
- 商品编号
- C47817653
- 商品封装
- SOP-16W
- 包装方式
- 编带
- 商品毛重
- 0.7889克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式栅极驱动器 | |
| 驱动配置 | 半桥；低边；高边 | |
| 负载类型 | MOSFET、IGBT、SiC | |
| 通道数 | 2 | |
| 输入侧工作电压 | 3V~5.5V | |
| 拉电流(IOH) | 4A | |
| 灌电流(IOL) | 6A | |
| 工作温度 | -40℃~+125℃ | |
| 上升时间(tr) | 8.5ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 5ns | |
| 传播延迟 tpLH | 40ns | |
| 传播延迟 tpHL | 40ns | |
| 输入高电平(VIH) | 1.6V~2V | |
| 输入低电平(VIL) | 0.9V~1.3V | |
| 静态电流(Iq) | 1.5mA | |
| CMTI(kV/us) | 150kV/us | |
| 驱动侧工作电压 | 9V~30V | |
| 功能特性 | 死区时间控制 |
商品概述
CCi8332是一款隔离双通道栅极驱动器，具备4A峰值拉电流和6A峰值灌电流能力。该驱动器可驱动IGBT和SiC，具有40ns典型传播延迟和7ns最大脉宽失真。输入侧通过一个5.7kVRMS增强型隔离层与两个输出驱动器隔离，两侧之间的共模瞬态抑制典型值为150V/ns。两个次级侧驱动器之间的内部功能隔离支持高达1500V（DC）的工作电压。该器件可配置为两个独立的单侧驱动器或一个死区时间可编程的半桥驱动器。当Disable引脚拉高时，芯片不工作且输出被强制拉低；当Disable引脚拉低或悬空时，芯片正常工作。输出驱动侧可接受最大30V的VDDA/VDDB电源电压，输入侧VCC接受3V ~ 5.5V的电源电压。所有电源电压引脚均具备欠压锁定保护功能，在欠压状态下，输出引脚VOA/VOB为低电平。CCi8332适用于高可靠性、高功率密度和高效率的电源应用系统，提供SOP16W、SOP14W和LGA 4×4三种封装，工作温度范围为-40°C ~ 125°C。
商品特性
- 隔离驱动可配置为两个独立的单侧驱动器或半桥驱动器
- 输入侧VCC的电源电压：3V ~ 5.5V
- 输出驱动侧VDDA/VDDB电源电压：可接受最大30V
- VCC、VDDA、VDDB均带有UVLO控制
- 具有4A峰值拉电流和6A峰值灌电流
- 高共模瞬态抑制：典型值150V/ns
- 40ns典型传播延迟
- 7ns最大脉冲宽度失真
- 死区时间可通过DT引脚配置
- 可接收最小30ns的窄脉冲
- 工作温度：-40°C ~ 125°C
- 封装：SOP16W、SOP14W和LGA 4×4三种封装
- ESD (HBM) ±3 kV，ESD (CDM) ±1.5 kV，LU ±200 mA
应用领域
- 电机驱动器
- 太阳能逆变器
- UPS和电池充电器
- 隔离IGBT、功率MOSFET栅极驱动
