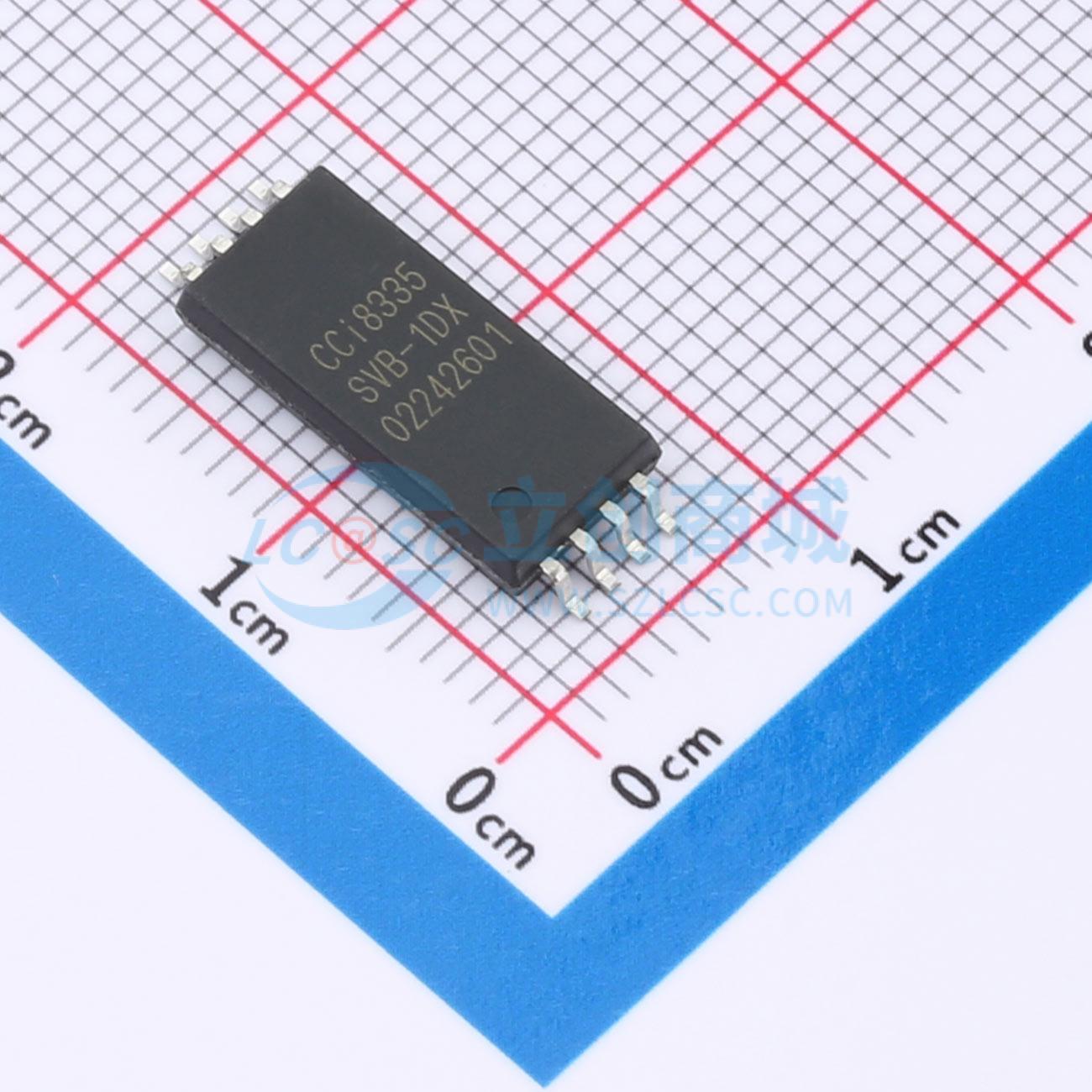

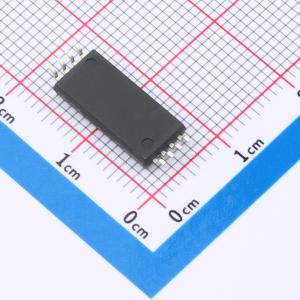

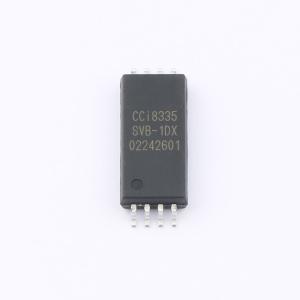

温馨提醒：图片仅供参考，商品以实物为准
CCi8335SVB-1DX
隔离电压高达8kV的兼容光耦单通道隔离栅极驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CCi8335是一款兼容光耦的单通道隔离式栅极驱动器，具有6A峰值拉电流和8A峰值灌电流。33V的高电源电压范围可有效驱动IGBT、MOSFET和SiC，具有60ns传播延迟和25ns最大脉宽失真。输入侧通过一个8000VRMS增强型隔离层与输出驱动器隔离，两侧之间的共模瞬态抑制（CMTI）典型值为150V/ns。
- 品牌名称
- CrossChip(成都芯进)
- 商品型号
- CCi8335SVB-1DX
- 商品编号
- C47817656
- 商品封装
- SOP-8WW
- 包装方式
- 编带
- 商品毛重
- 0.6154克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式栅极驱动器 | |
| 驱动配置 | 高边；低边 | |
| 隔离电压(Vrms) | 8000V | |
| 负载类型 | IGBT；MOSFET | |
| 通道数 | 1 | |
| 拉电流(IOH) | 6A | |
| 灌电流(IOL) | 8A | |
| 工作温度 | -40℃~+125℃@(Ta) |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 15ns | |
| 下降时间(tf) | 10ns | |
| 传播延迟 tpLH | 70ns | |
| 传播延迟 tpHL | 80ns | |
| 静态电流(Iq) | 1.36mA | |
| CMTI(kV/us) | 100kV/us | |
| 驱动侧工作电压 | 13V~33V | |
| 功能特性 | 米勒钳位保护；死区时间控制；饱和故障检测 |
商品概述
CCi8335是一款兼容光耦的单通道隔离式栅极驱动器，具备6A峰值拉电流和8A峰值灌电流能力。其33V的高电源电压范围可有效驱动IGBT、MOSFET和SiC器件，并具有60ns的典型传播延迟和25ns的最大脉宽失真。该器件通过一个8000V增强型隔离层将输入侧与输出驱动器隔离，两侧之间的共模瞬态抑制典型值为±150V/ns。其关键特性与传统基于光耦合的栅极驱动器相似且引脚兼容，同时性能得到提升。输入级采用类二极管设计，相比传统光耦二极管，具有更优的长期可靠性和老化特性。电源电压引脚具备欠压锁定保护功能，提供四档可选的欠压锁定阈值。该器件可在多种应用中实现稳定、高效率的工作，提供SOP8WW封装，工作温度范围为-40℃ ~ 125℃，符合RoHS相关规定。
商品特性
- 实现兼容光耦的单通道隔离式栅极驱动器
- 输出驱动侧VCC最大工作电压33V；欠压锁定四档可选
- 具备6A峰值拉电流和8A峰值灌电流
- 采用专利隔离膜技术，实现高耐压与高可靠性，超越增强型隔离标准
- 工作绝缘电压≥2000VRMS
- 隔离等级高达8000VRMS
- 浪涌能力高达24kVPK
- 共模瞬态抑制典型值为±150V/ns
- 60ns典型传播延迟
- 25ns最大脉宽失真
- 输入级具备24V反向电压处理能力，反向击穿电压26V
- 工作温度范围：-40℃ ~ 125℃
- 采用SOP8WW封装，具有15mm爬电距离
- ESD性能：人体模型±3kV，带电器件模型±1.5kV，闩锁±800mA
应用领域
- 电机驱动器
- 太阳能逆变器
- 不间断电源和电池充电器
- 隔离式IGBT、功率MOSFET栅极驱动
