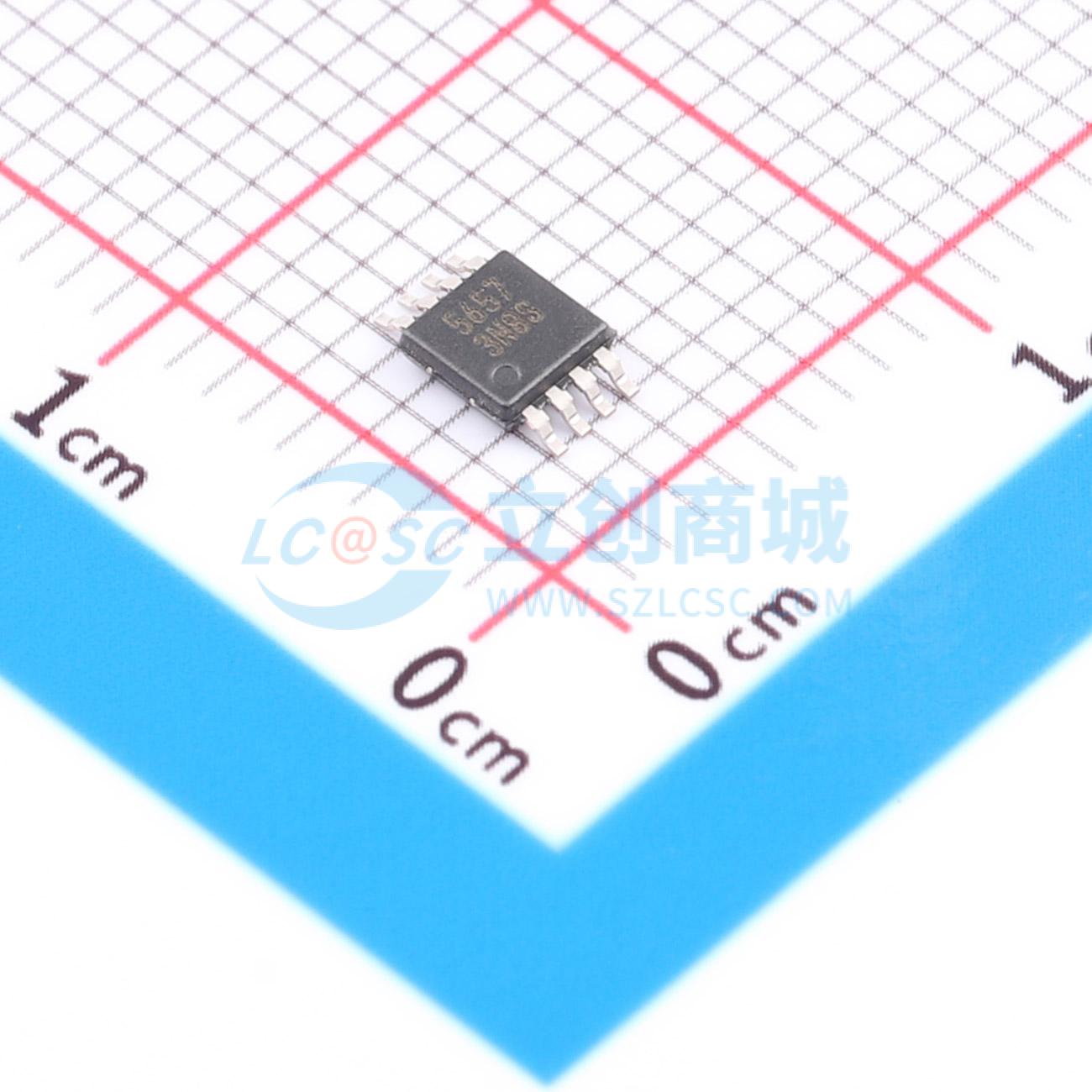

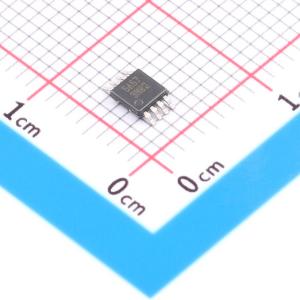

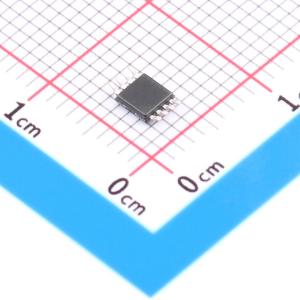

温馨提醒：图片仅供参考，商品以实物为准
TLV9002RQDGKRQ1
低功耗、1MHz、轨到轨输入输出汽车运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV9002RQDGKRQ1
- 商品编号
- C47361285
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.073988克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 400uV | |
| 输入失调电压温漂(Vos TC) | 600nV/℃ | |
| 压摆率(SR) | 2V/us | |
| 输入偏置电流(Ib) | 5pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 2pA | |
| 输入电压噪声密度(eN) | 30nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 95dB | |
| 静态电流(Iq) | 60uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 1.8V~5.5V | |
| 双电源电压(Vee~Vcc) | -2.75V~-900mV；900mV~2.75V |
商品概述
TLV900x-Q1系列包含单通道(TLV9001-Q1)、双通道(TLV9002-Q1)和四通道(TLV9004-Q1)低压（1.8V 至 5.5V）运算放大器（运放），具备轨至轨输入输出摆幅能力。该系列运放为空间受限的汽车应用（如信息娱乐系统和照明）提供了高性价比的解决方案，这类应用需要低压运行和高容性负载驱动能力。TLV900x-Q1系列的容性负载驱动能力为500pF，电阻式开环输出阻抗使得驱动更高容性负载时更容易实现稳定。该系列运放专为1.8V 至 5.5V低压运行设计，性能规格与TLV600x-Q1器件相近。TLV900x-Q1系列稳健的设计简化了电路设计。该运放具备单位增益稳定性，集成了RFI和EMI抑制滤波器，在过驱条件下无相位反转。
商品特性
- 通过AEC-Q100认证，适用于汽车应用
- 温度等级1:-40℃ 至 +125℃（TA）
- 器件HBM ESD分类等级2
- 器件CDM ESD分类等级C6
- 适用于低成本应用的可扩展CMOS放大器
- 轨至轨输入和输出
- 低输入失调电压:±0.4mV
- 单位增益带宽:1MHz
- 低宽带噪声:27nV/√Hz
- 低输入偏置电流:5pA
- 低静态电流:60μA/通道
- 单位增益稳定
- 内置RFI和EMI滤波器
- 可在低至1.8V的电源电压下工作
- 电阻式开环输出阻抗更易稳定高容性负载
- 具备功能安全能力
应用领域
- AEC-Q100等级1汽车应用
- 信息娱乐系统与仪表盘
- 被动安全
- 车身电子与照明
- HEV/EV逆变器与电机控制
- 车载充电器(OBC)与无线充电器
- 动力总成电流传感器
- 高级驾驶辅助系统(ADAS)
- 单电源、低侧、单向电流检测电路
