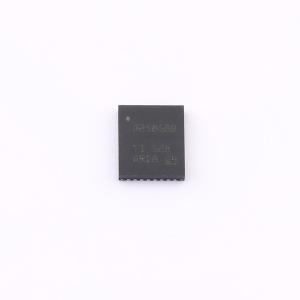

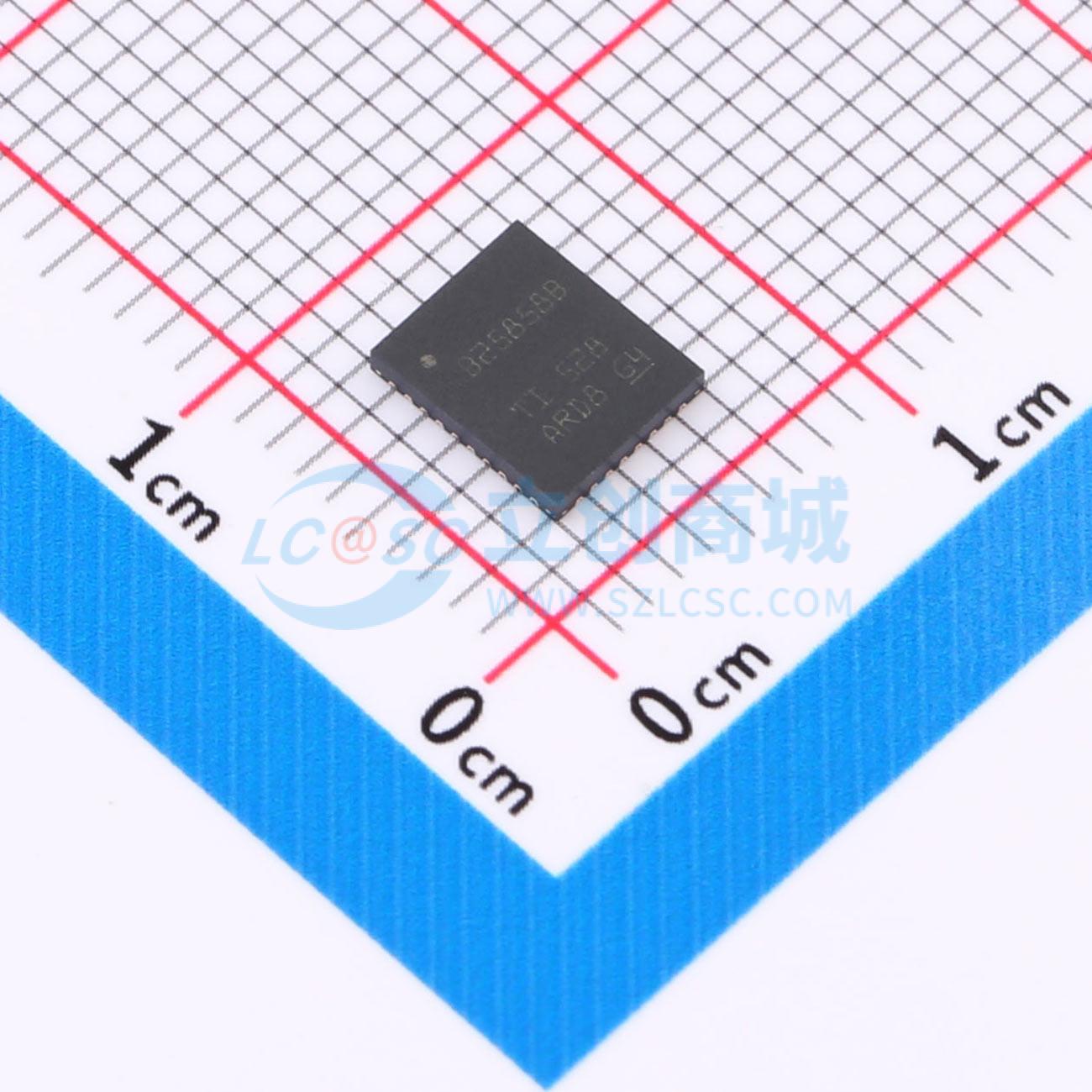

B25858BQWRRVRQ1

汽车级、I2C控制、宽电压范围双向降压-升压控制器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是汽车级、宽输入电压、双向开关模式降压-升压控制器。该设备可在宽电压范围内实现高效调节，并具备输出恒流-恒压控制。该设备集成了降压-升压转换器的所有环路补偿，从而提供了一种易于使用的高密度解决方案。在反向模式下，该设备从输出电源汲取功率，并通过增加的恒流环路调节输入端子电压以实现保护。除了 I²C 主机控制模式外，该设备还支持可编程硬件限制。输入电流和输出电流调节目标可以分别通过 IIN 和 VOUT 引脚上的单个电阻进行设置。默认情况下，该设备被编程为提供 5V 输出，目标输出电压可以通过 VOUT_REG 寄存器位进行调节。
品牌名称: TI(德州仪器)
商品型号: B25858BQWRRVRQ1
商品编号: C47361300
商品封装: VQFN-36(5x6)
包装方式: 编带
商品毛重: 0.116克(g)

商品参数

	属性	参数值
	电池温度检测	支持
	静态电流(Iq)	1mA
	接口类型	I2C
	功能特性	过流保护；恒压充电；恒流充电；软启动；可编程充电电流；过压保护；欠压锁定

商品概述

BQ25858-Q1、BQ25858B-Q1是车规级、宽输入电压的双向开关型升降压控制器。该器件在宽电压范围内提供高效率调节，具备输出恒流-恒压控制。器件集成了升降压转换器的所有环路补偿，因此可提供高密度解决方案，易于使用。在反向模式下，器件从输出电源获取电能，并调节输入端子电压，额外增加恒流环路用于保护。除I2C主机控制模式外，该器件还支持可编程硬件限制。输入电流和输出电流调节目标可分别通过IIN引脚和IOUT引脚上的单个电阻设置。默认情况下，器件被预设为输出5V，目标输出电压可通过VOUT_REG寄存器位调整。

商品特性

AEC-Q100认证，适用于汽车应用，工作温度等级1:-40℃ ≤ TA ≤ 150℃
宽输入电压工作范围:4.4V 至 70V，步长20mV
带NFET驱动器的同步升降压DC/DC控制器
开关频率可在200kHz 至 600kHz之间调节
开关频率抖动用于降低EMI噪声(DRSS)
可选同步至外部时钟
集成环路补偿与软启动
可选PFM工作以提高轻载效率（提供PFM或强制PWM选项）
可选栅极驱动器电源输入以优化效率
正向和反向功率方向均支持USB-PD扩展功率范围(EPR)
输出电压调节范围为3.3V 至 60V，步长20mV
输入和输出电流调节可配置，使用5mΩ电阻时范围为400mA 至 20A，步长50mA
旁路模式，可在VOUT = VAC条件下实现最高效率
仅降压模式
高精度
- ±2%输出电压调节精度
- ±3%输出/输入电流调节精度
- ±2%输入电压调节精度
I2C控制以实现最优系统性能，同时支持电阻可编程选项
硬件可调节输入和输出电流限制
集成16位ADC，用于电压、电流和温度监测
高安全集成度
- 可调节输入过压和欠压保护
- 输出过压和过流保护
- 热关断
状态输出
- 输入电源存在状态(PG)
- 开关工作状态(STAT)
封装为36引脚 5mm × 6mm 带可焊侧翼的QFN

应用领域

低压电池系统
汽车USB充电
中央计算单元多域
ADAS域控制器
信息娱乐与仪表系统

	属性	参数值
	商品目录	电池管理
	工作电压	4.4V~70V
	电池类型	磷酸铁锂电池；锂电池
	工作温度	-40℃~+150℃
