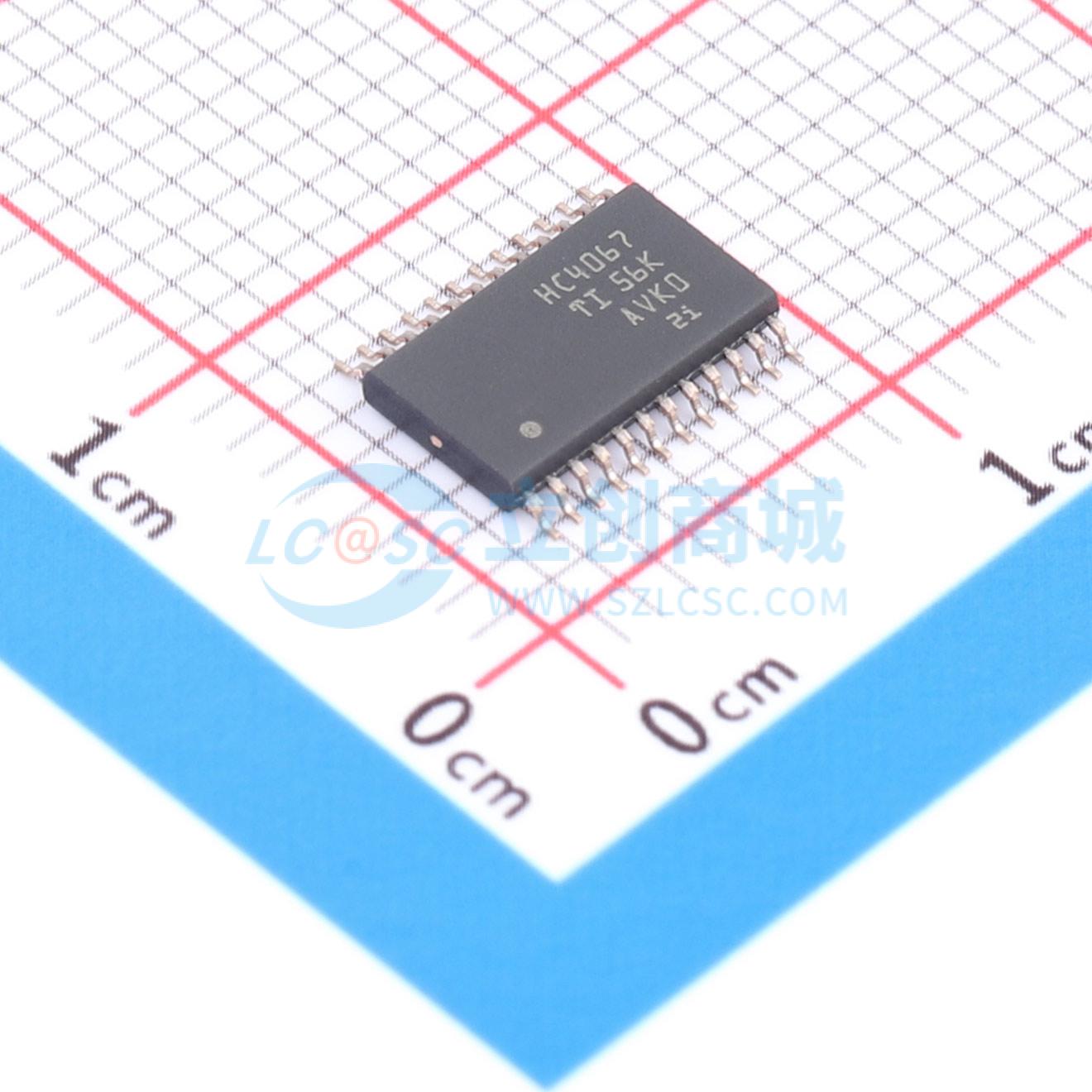

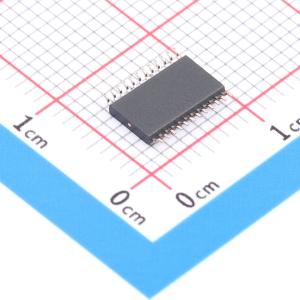

温馨提醒：图片仅供参考，商品以实物为准
CD74HC4067PWR
高速CMOS逻辑16通道模拟多路复用器和多路信号分离器
- 描述
- 数字控制的模拟开关，使用硅栅CMOS技术，借助标准CMOS集成电路的低功耗特性实现与LSTTL接近的运行速度。可控制在整个电源电压范围内变化的模拟电压，是双向开关，可将任何模拟输入用作输出，反之亦然。具有低导通电阻和低关断泄漏，所有器件均具有使能控制，当处于高位时将禁用所有开关，将其置于关断状态。
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74HC4067PWR
- 商品编号
- C47361296
- 商品封装
- TSSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.20365克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 16:1 | |
| 通道数 | 16 | |
| 导通电阻(Ron) | 240Ω@4.5V | |
| 工作电压 | 2V~6V |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 415ns | |
| 关闭时间(toff) | 415ns | |
| 带宽 | 89MHz | |
| 工作温度 | -55℃~+125℃ | |
| 功能特性 | 双向模拟通道 |
商品概述
CD74HC4067和CD74HCT4067器件是采用硅栅CMOS技术制造的数字控制模拟开关，工作速度与LSTTL相近，同时具备标准CMOS集成电路的低功耗特性。这些模拟多路复用器和解多路复用器可控制在电源电压范围内变化的模拟电压，属于双向开关，因此任何模拟输入都可用作输出，反之亦然。开关具有低导通电阻和低关断漏电流。此外，这些器件带有使能控制，当使能为高电平时，所有开关都被禁用，处于关断状态。
商品特性
- 宽模拟输入电压范围
- 低导通电阻
- 快速开关和传输速度
- 先断后合切换
- 提供窄体和宽体塑料封装
- 宽工作温度范围:-55℃ 至 +125℃
- 平衡的传输延迟和过渡时间
- 与LSTTL逻辑IC相比，功耗显著降低
- HC类型:2V至6V工作范围；高抗干扰能力
- HCT类型:4.5V至5.5V工作范围；直接LSTTL输入逻辑兼容；CMOS输入兼容
应用领域
- 能源基础设施
- 楼宇自动化
- 无线基础设施
- 家电
- 数据中心与企业计算
- 零售自动化与支付
- 信号选通
- 调制器
- 静噪控制
- 解调器
- 斩波器
- 换向开关
- 模数和数模转换
- 频率、阻抗、相位和模拟信号增益的数字控制
