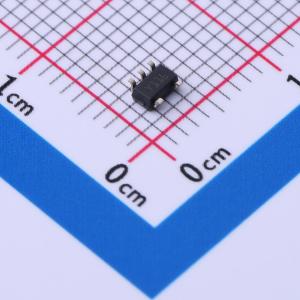

TSV791IYLT
高带宽（50MHz）低偏移（200uV）轨到轨5V运算放大器
- SMT扩展库
- 嘉立创SMT补贴
描述
高带宽 (50MHz) 低失调 (200μV) 轨至轨 5V 运算放大器
- 品牌名称ST(意法半导体)
商品型号
TSV791IYLT商品编号
C4366964商品封装
SOT-23-5包装方式
编带
商品毛重
0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 50MHz | |
| 输入失调电压(Vos) | 200uV | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ |
| 属性 | 参数值 | |
|---|---|---|
| 压摆率(SR) | 30V/us | |
| 输入偏置电流(Ib) | 2pA | |
| 噪声密度(eN) | 6.5nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 100dB | |
| 输出电流 | 70mA | |
| 工作温度 | -40℃~+125℃ |
详细信息
- 特性
规格
- 增益带宽积： 50 MHz
- 单位增益稳定
- 电压转换速率： 30 V/µs
- 输入偏移电压：
- 典型值：50 µV
- 最大值：200 µV
- 输入偏置电流：
- 典型值：2 pA
- 输入电压噪声密度： 6.5 nV/√Hz @ 10 kHz
- 电源电压范围： 2.2 V 至 5.5 V
- 输入和输出： 轨到轨
- 温度范围： -40°C 至 +125°C
- 可用性： 提供汽车级版本
优点
- 测量精度几乎不受噪声或输入偏置电流的影响。
- 适用于高频信号调理。
