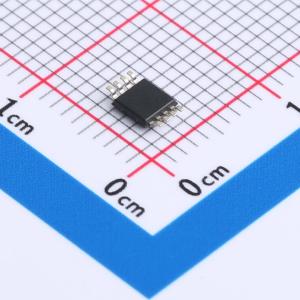

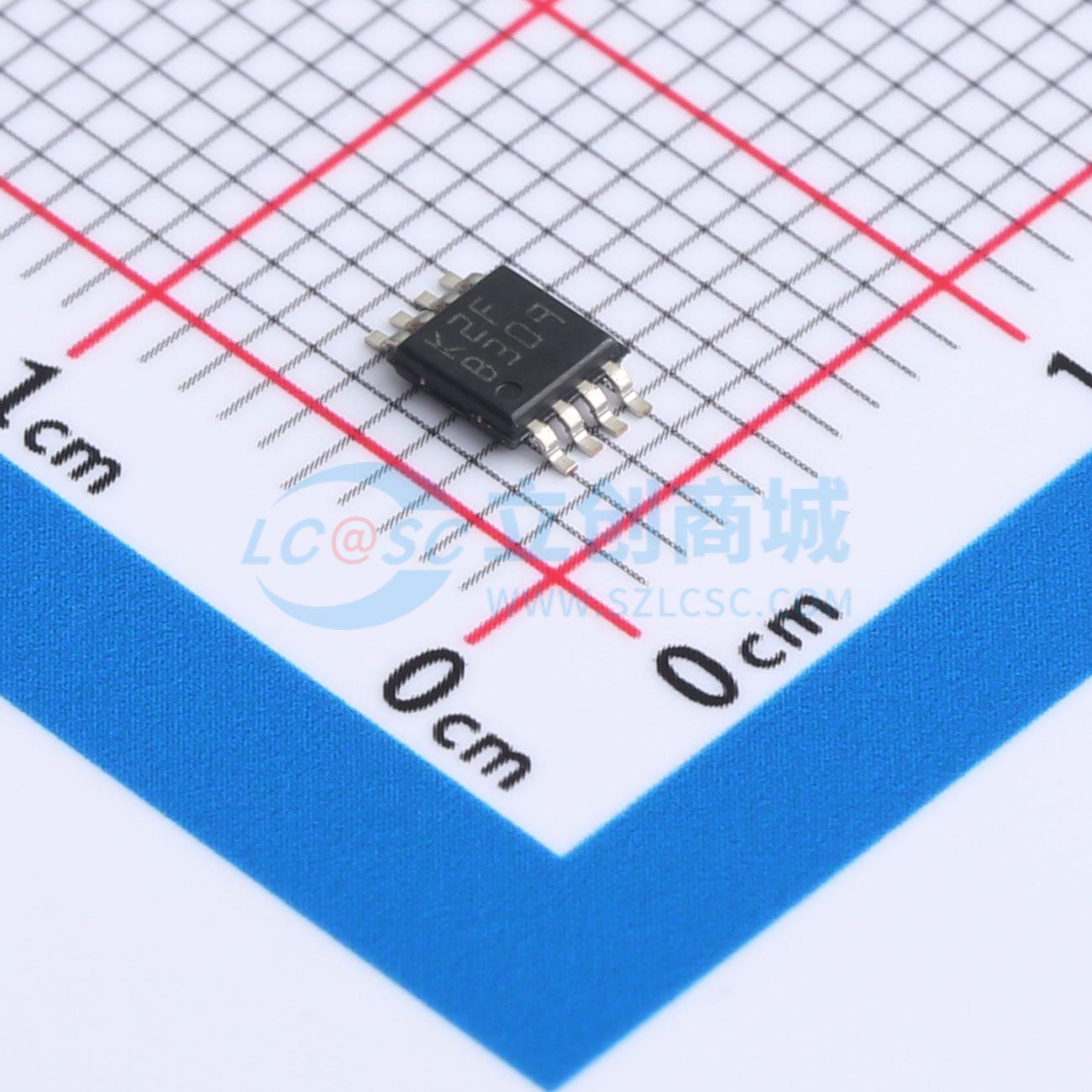

温馨提醒：图片仅供参考，商品以实物为准
LM2904BYST
低功耗双路运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM2904B由两个独立的高增益运算放大器（运放）组成，内部实现了频率补偿。它们专为汽车和工业控制系统而设计。该电路可在宽电压范围内由单电源供电运行。LM2904B保证在高达36 V的电源电压下工作。低电源电流消耗与电源电压的大小无关。应用领域包括传感器放大器、直流增益模块以及所有传统的运放电路，这些电路现在可以更轻松地在单电源系统中实现。例如，这些电路可以直接由逻辑系统中使用的标准5 V电源供电，并且无需任何额外电源即可轻松提供所需的电子接口。在线性模式下，即使采用单电源供电，输入共模电压范围也包含地电位，输出电压也能摆幅至地电位。
- 品牌名称
- ST(意法半导体)
- 商品型号
- LM2904BYST
- 商品编号
- C4367545
- 商品封装
- MiniSO-8
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | 轨到轨输入 | |
| 增益带宽积(GBP) | 1.2MHz | |
| 输入失调电压(Vos) | 5mV | |
| 输入失调电压温漂(Vos TC) | 30uV/℃ | |
| 压摆率(SR) | 750V/ms | |
| 输入偏置电流(Ib) | 150nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 30nA | |
| 噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 85dB | |
| 输入失调电流温漂(Ios TC) | 10pA/℃ | |
| 静态电流(Iq) | 700uA | |
| 输出电流 | 32mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 3V~36V |
商品概述
LM2904B由两个独立的高增益运算放大器（运放）组成，内部实现了频率补偿。它们专为汽车和工业控制系统而设计。该电路可在宽电压范围内由单电源供电运行。LM2904B保证在高达36 V的电源电压下工作。低电源电流消耗与电源电压的大小无关。应用领域包括传感器放大器、直流增益模块以及所有传统的运放电路，这些电路现在可以更轻松地在单电源系统中实现。例如，这些电路可以直接由逻辑系统中使用的标准5 V电源供电，并且无需任何额外电源即可轻松提供所需的电子接口。在线性模式下，即使采用单电源供电，输入共模电压范围也包含地电位，输出电压也能摆幅至地电位。
商品特性
- 通过AEC - Q100认证
- 最高36 V工作电源电压
- 内部实现频率补偿
- 大直流电压增益：100 dB
- 宽带宽（单位增益）：1.2 MHz（温度补偿）
- 每个放大器的电源电流极低，基本与电源电压无关
- 低输入偏置电流：20 nA（温度补偿）
- 低输入失调电流：2 nA
- 输入共模电压范围包含负电源轨
- 差分输入电压范围等于电源电压
- 大输出电压摆幅：0 V至Vcc - 1.5 V
应用领域
- 电信设备
- 电源管理
- 工业应用
- 汽车
