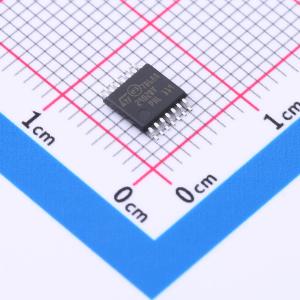

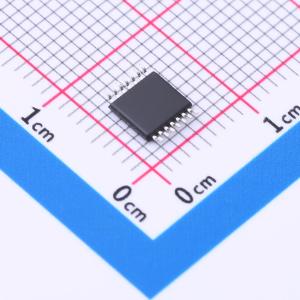

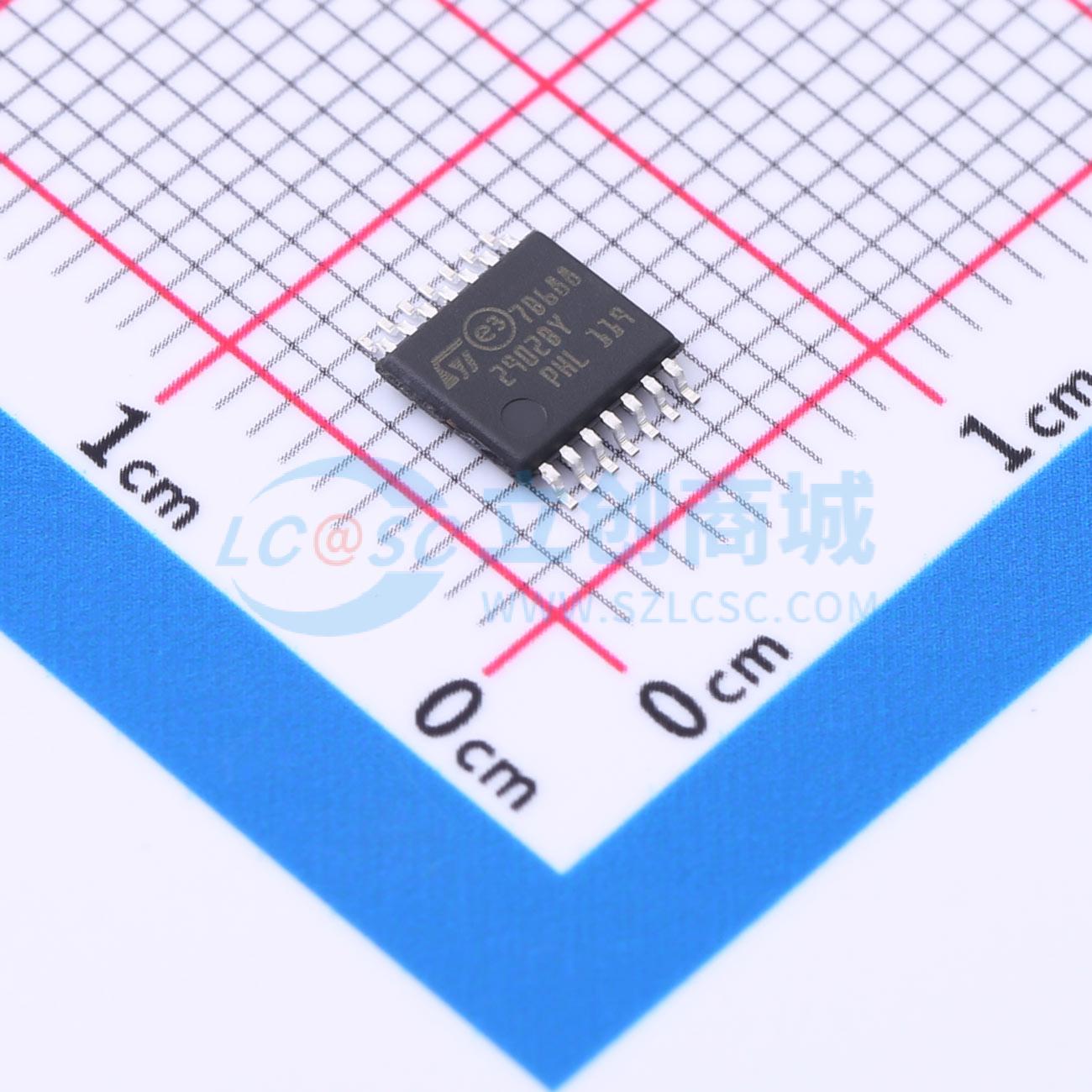

LM2902BYPT
汽车级，低功耗，四路，36 V运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ST(意法半导体)
- 商品型号
- LM2902BYPT
- 商品编号
- C4369597
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | - | |
| 输入失调电压(Vos) | 5mV | |
| 输入失调电压温漂(Vos TC) | 30uV/℃ | |
| 压摆率(SR) | 750V/ms | |
| 输入偏置电流(Ib) | 300nA | |
| 输入失调电流(Ios) | 30nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 85dB | |
| 静态电流(Iq) | - | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 3V~36V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 内置补偿 |
商品概述
LM2902B包含四个独立的高增益运算放大器，内部实现频率补偿。它们专为汽车和工业控制系统设计，可在单电源下宽电压范围工作。该电路保证最高36V电源电压运行，低电源消耗独立于电源电压大小。应用领域包括传感器放大器、直流增益模块和所有传统运放电路，这些电路现在更容易在单电源系统中实现。例如，这些电路可直接由逻辑系统使用的标准5V供电，无需额外电源即可提供所需电子接口。在线性模式下，输入共模电压范围包括地，输出电压也可摆幅到地，即使在单电源下工作。
商品特性
- AEC-Q100合格
- 最高36V工作电源电压
- 内部实现频率补偿
- 大直流电压增益：100dB
- 宽带宽（单位增益）：1.2MHz（温度补偿）
- 每个放大器的电源电流非常低，基本独立于电源电压
- 低输入偏置电流：20nA（温度补偿）
- 低输入失调电流：2nA
- 输入共模电压范围包括负轨
- 差分输入电压范围等于电源电压
- 大输出电压摆幅：0V到VCC-1.5V
应用领域
- 电信设备
- 电源管理
- 工业应用
- 汽车
