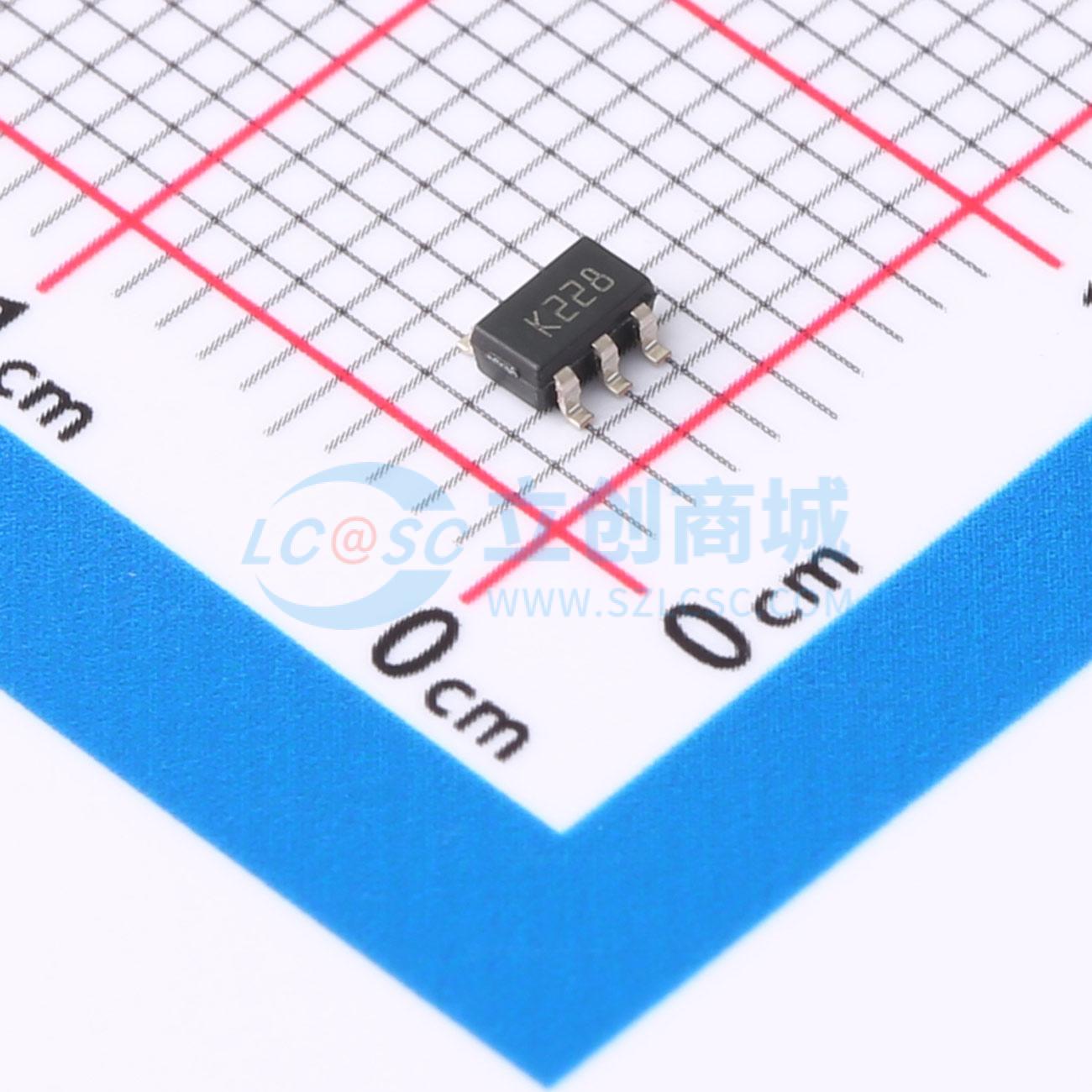

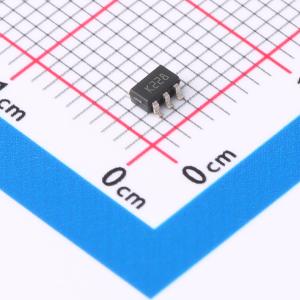

温馨提醒：图片仅供参考，商品以实物为准
LMC7101ILT
微功耗（235uA），16V CMOS运算放大器，单通道，900kHz增益带宽积
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 微功耗 (235uA)、16V CMOS 运算放大器、单路、GBP 900kHz
- 品牌名称
- ST(意法半导体)
- 商品型号
- LMC7101ILT
- 商品编号
- C4368701
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.324克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 900kHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 压摆率(SR) | 1.1V/us | |
| 输入偏置电流(Ib) | 200pA | |
| 输入失调电流(Ios) | 100pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 55nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 84dB | |
| 静态电流(Iq) | 220uA | |
| 输出电流 | 4.3mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 3V~16V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
LMC7101运算放大器采用16V CMOS技术，在小型工业封装中提供高精度和高性能。该放大器具有出色的速度/功耗比，900kHz增益带宽积，16V时功耗仅250μA。这些特性使其非常适合传感器接口和工业信号调理。宽温度范围和高ESD耐受性便于在恶劣汽车应用中使用。
商品特性
- 低功耗：5V时典型值235μA
- 电源电压：3V至16V
- 增益带宽积：典型值900kHz
- 失调电压：最大3mV
- 低输入偏置电流：典型值1pA
- 高ESD耐受性：4kV
- 宽温度范围：-40℃至+125℃
- 轨到轨输入和输出
- 采用SOT23-5封装
应用领域
- 工业和汽车信号调理
- 有源滤波
- 功耗敏感应用中的节能
- 医疗仪器
- 高阻抗传感器
- 便于与高阻抗传感器接口
