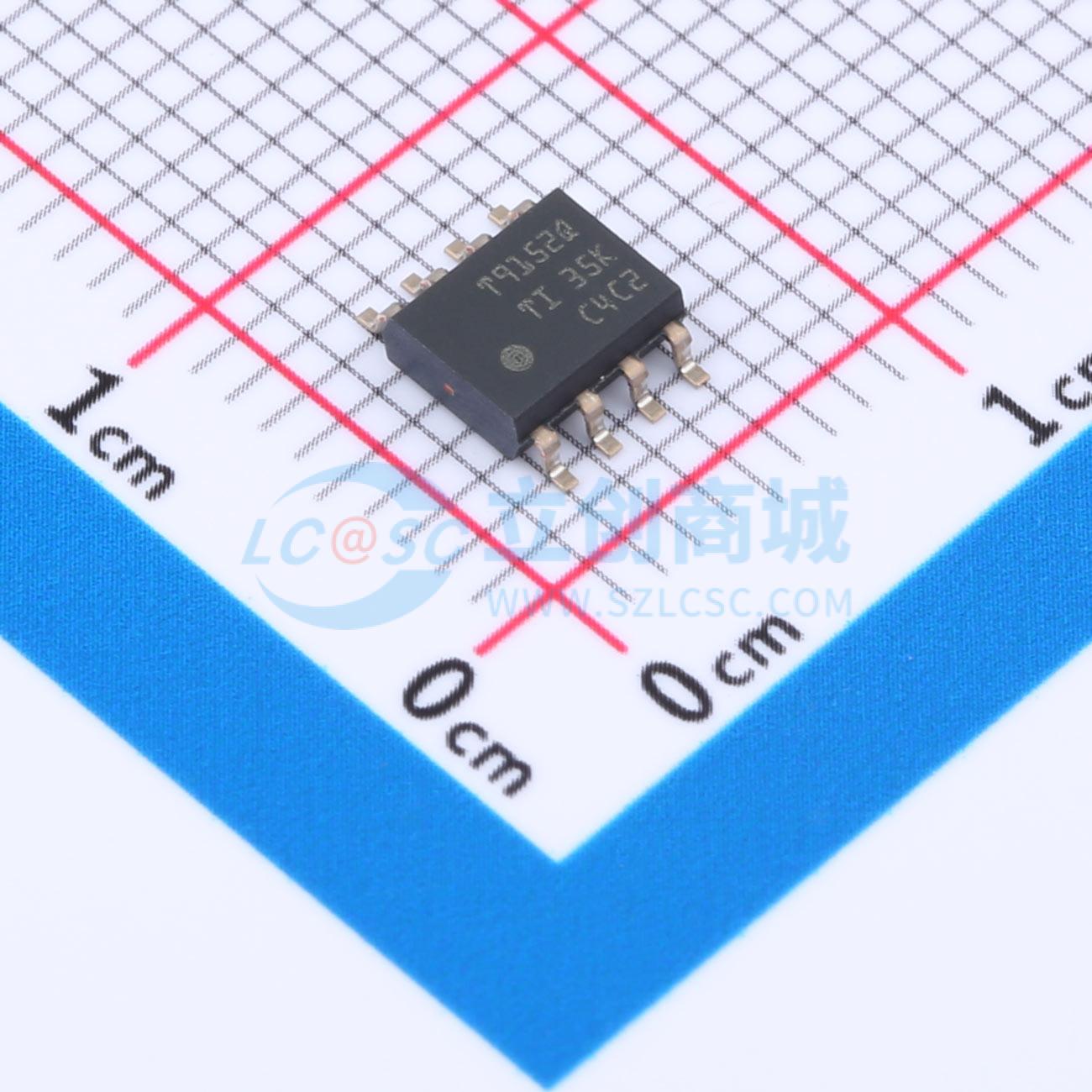

温馨提醒：图片仅供参考，商品以实物为准
TLV9152QDRQ1
4.5MHz、轨到轨输入/输出、低失调电压、低噪声汽车级运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV9152-Q1 汽车类、双路、16V、4.5MHz 低功耗运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV9152QDRQ1
- 商品编号
- C4368720
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 16V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 4.5MHz | |
| 输入失调电压(Vos) | 125uV | |
| 输入失调电压温漂(Vos TC) | 300nV/℃ | |
| 压摆率(SR) | 21V/us | |
| 输入偏置电流(Ib) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 10.8nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 120dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 560uA | |
| 输出电流 | 75mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~16V | |
| 双电源(Vee~Vcc) | 1.35V~8V；-8V~-1.35V |
商品概述
TLV915x-Q1 系列是 16V 通用汽车类运算放大器系列。这些器件具有出色的直流精度和交流性能，包括轨到轨输出、低失调电压（±125μV，典型值）、低温漂（±0.3μV/°C，典型值）和 4.5MHz 带宽。 宽差分输入电压范围、高输出电流 (±75mA)、高压摆率 (21V/μs) 以及低噪声 (10.8nV/√Hz) 等便利功能使 TLV915x-Q1 成为一款适用于汽车应用的强大的低噪声运算放大器。 TLV915x-Q1 系列运算放大器采用标准封装，额定工作温度范围为 -40°C 至 125°C。
商品特性
- 符合面向汽车应用的 AEC-Q100 标准
- 温度等级 1: -40°C 至 +125°C，TA
- 器件 HBM ESD 分类等级 3A
- 器件 CDM ESD 分类等级 C6
- 低失调电压：±125μV
- 低失调电压漂移：±0.3μV/°C
- 低噪声：1 kHz 时为 10.8nV/√Hz
- 高共模抑制：120dB
- 低偏置电流：±10pA
- 轨至轨输入和输出
- 宽带宽：4.5MHz GBW
- 高压摆率：21V/μs
- 低静态电流：每个放大器 560μA
- 宽电源电压：±1.35V 至 ±8 V，2.7 V 至 16V
- 强大的 EMIRR 性能：输入引脚上的 EMI/RFI 滤波器
应用领域
- 针对 AEC-Q100 1 级应用进行了优化
- 信息娱乐系统与仪表组
- 被动安全
- 车身电子装置和照明
- 混合动力汽车/电动汽车逆变器和电机控制
- 车载充电器 (OBC) 和无线充电器
- 动力总成电流传感器
- 高级驾驶辅助系统 (ADAS)
- 高侧和低侧电流检测
