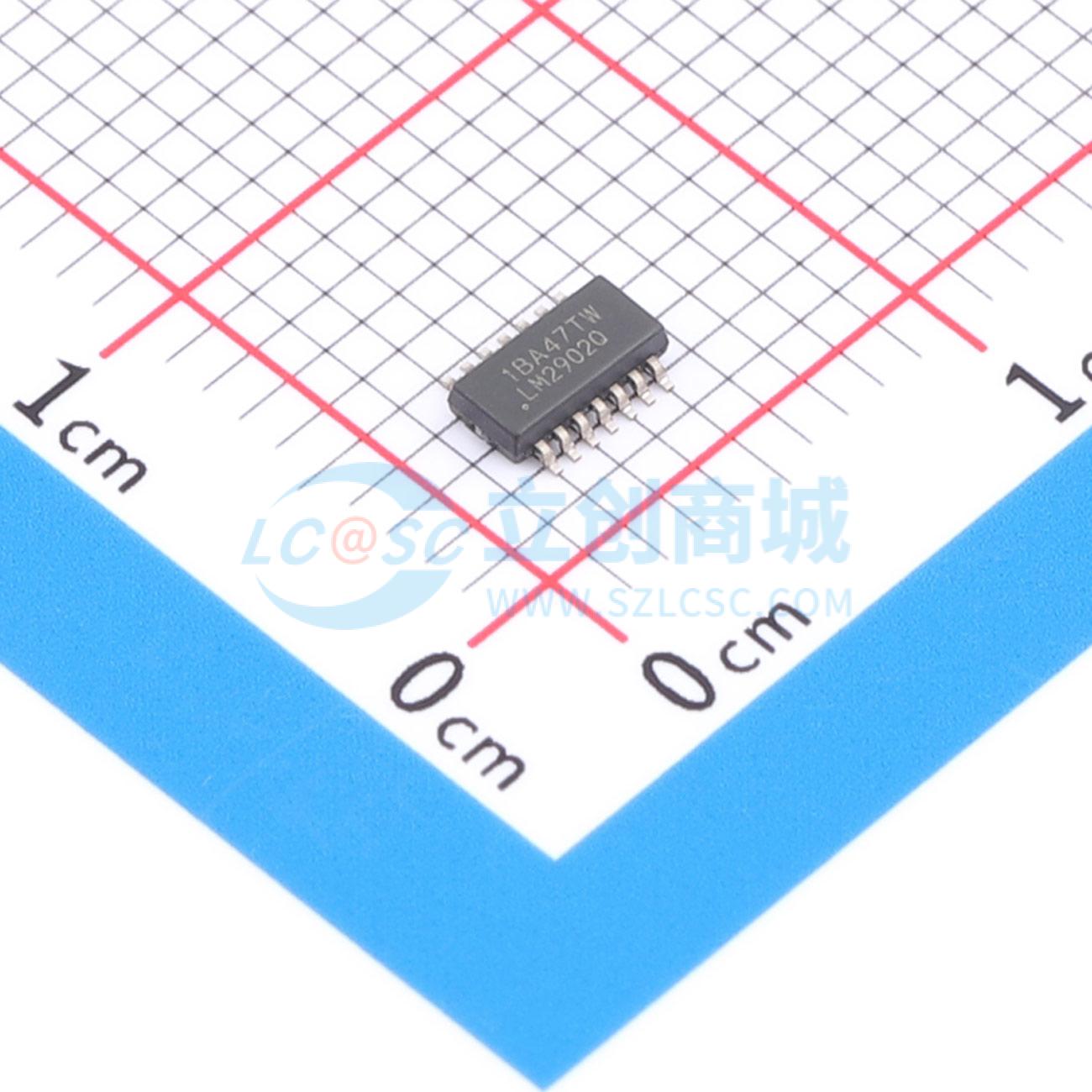

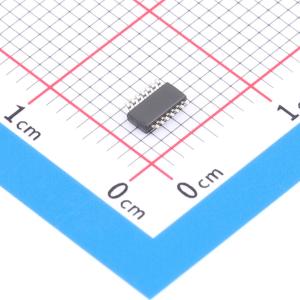

温馨提醒：图片仅供参考，商品以实物为准
LM2902LVQDYYRQ1
汽车级四通道、5.5V、1MHz、3mV偏移电压运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM2902LV-Q1 汽车类、四通道、5.5V、1MHz、3mV 失调电压运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM2902LVQDYYRQ1
- 商品编号
- C4368822
- 商品封装
- TSOT-23-14
- 包装方式
- 编带
- 商品毛重
- 0.203333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 6V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 5mV | |
| 输入失调电压温漂(Vos TC) | 4uV/℃ | |
| 压摆率(SR) | 1.5V/us | |
| 输入偏置电流(Ib) | 15pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 5pA | |
| 噪声密度(eN) | 40nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 92dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 90uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~5.5V | |
| 双电源(Vee~Vcc) | -2.75V~2.75V |
商品概述
适用于成本敏感型系统的业界通用放大器。这些运算放大器可在 2.7V 至 5.5V 的电源电压范围下工作，在对成本敏感的低压应用中，可作为 LM2904-Q1 和 LM2902-Q1 的替代产品，在低电压下可提供比 LM290x-Q1 器件更佳的性能，并且功耗更低。具有单位增益稳定性，在过驱情况下不会出现相位反转，ESD 设计为其提供 2kV 的 HBM 规格，采用业界通用封装，可用封装包括 SOIC、VSSOP 和 TSSOP 封装。
商品特性
- 低输入失调电压：±1mV
- 共模电压范围包括接地
- 单位带宽增益积：1MHz
- 低宽带噪声：40nV/√Hz
- 低静态电流：90μA/通道
- 单位增益稳定
- 可在 2.7V 至 5.5V 的电源电压下运行
- 提供双通道和四通道型号
- 严格的 ESD 规格：2kV HBM、1kV CDM
- 扩展工作温度范围：-40°C 至 125°C
应用领域
- 针对 AEC-Q100 1 级应用进行了优化
- 信息娱乐系统与仪表组
- 被动安全
- 车身电子装置和照明
- 混合动力汽车/电动汽车逆变器和电机控制
- 车载充电器 (OBC) 和无线充电器
- 动力总成电流传感器
- 高级驾驶辅助系统 (ADAS)
- 单电源、低侧、单向电流感应电路
