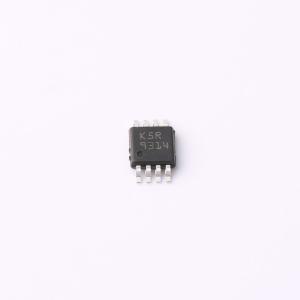

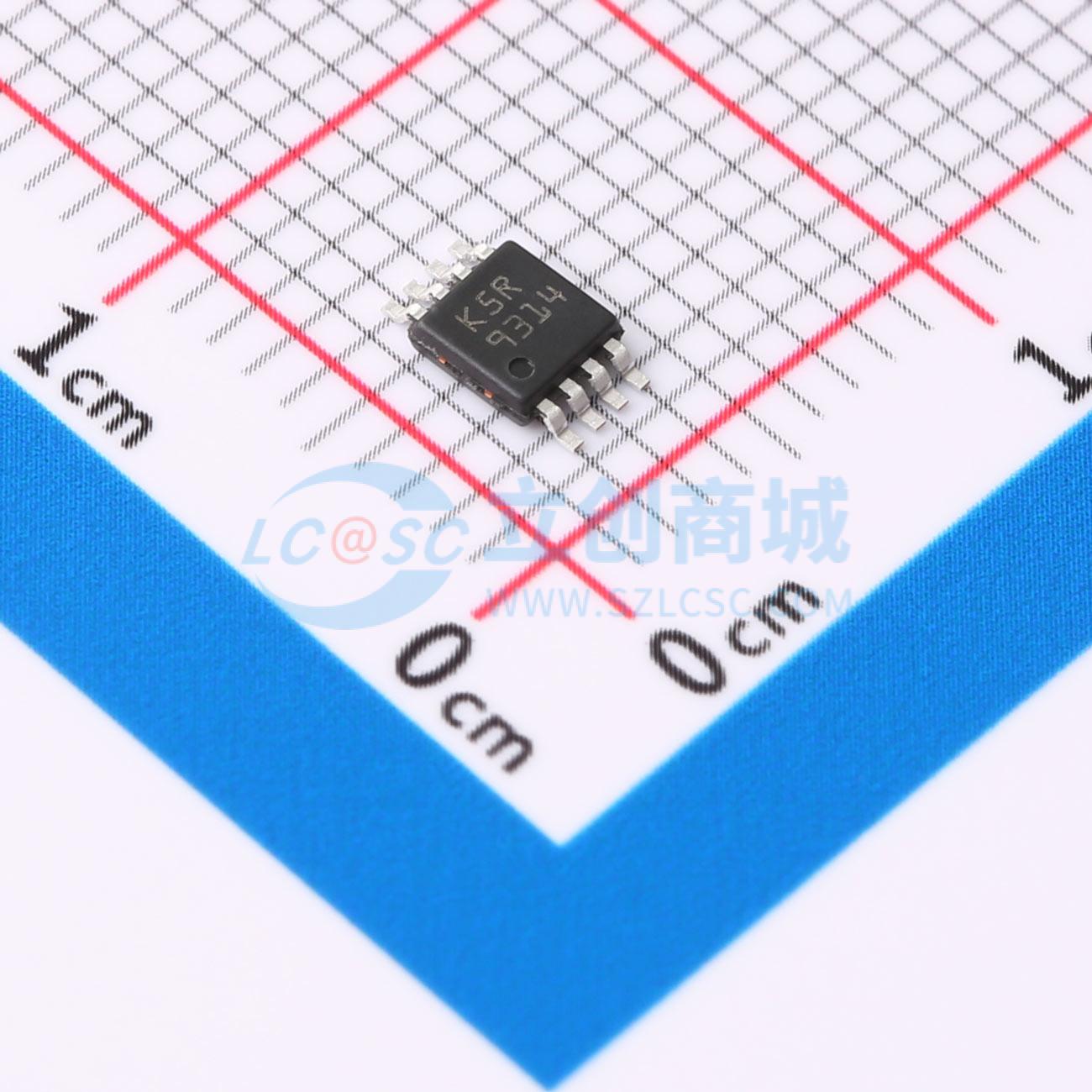

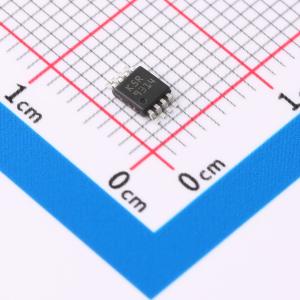

TSV772IST
高带宽（20MHz）、低偏移（200uV）轨到轨5V运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高带宽（20MHz）、低偏移（200μV）轨到轨5V运算放大器
- 品牌名称
- ST(意法半导体)
- 商品型号
- TSV772IST
- 商品编号
- C4367009
- 商品封装
- MiniSO-8
- 包装方式
- 编带
- 商品毛重
- 0.52克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 20MHz | |
| 输入失调电压(Vos) | 200uV | |
| 输入失调电压温漂(Vos TC) | 700uV/℃ | |
| 压摆率(SR) | 13V/us | |
| 输入偏置电流(Ib) | 75pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 7nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 120dB | |
| 静态电流(Iq) | 1.9mA | |
| 输出电流 | 65mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 内置补偿 |
商品概述
TSV771和TSV772是单通道和双通道的20MHz带宽单位增益稳定放大器。轨到轨输入级和10.5V/μs的压摆率使TSV771和TSV772适合低侧电流测量。最大输入电压200μV提供的出色精度允许准确放大小幅度输入信号。TSV771和TSV772可在2.0V到5.5V的单电源下工作，并针对47pF的输出电容进行了全面表征，因此易于用作A/D转换器输入缓冲。
商品特性
- 增益带宽积20MHz，单位增益稳定
- 低输入失调电压：典型值50μV，最大值200μV
- 低输入偏置电流：典型值2pA
- 低噪声：7nV/√Hz
- 压摆率：13V/μs
- 宽电源电压范围：2.0V到5.5V
- 轨到轨输入和输出
- 4kV HBM ESD耐受性
- 输入共模范围包括低轨
- 扩展温度范围：-40℃到+125℃
- 提供汽车级版本
- 测量精度几乎不受噪声或输入偏置电流影响
- 高频信号调理
应用领域
- 高带宽低侧和高侧电流检测
- 光电二极管放大器
- A/D转换器输入缓冲
- 太阳能供电系统中的电源管理
- 汽车高带宽信号调理
- 有源滤波器
