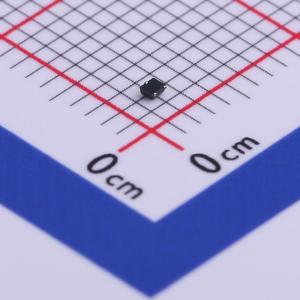

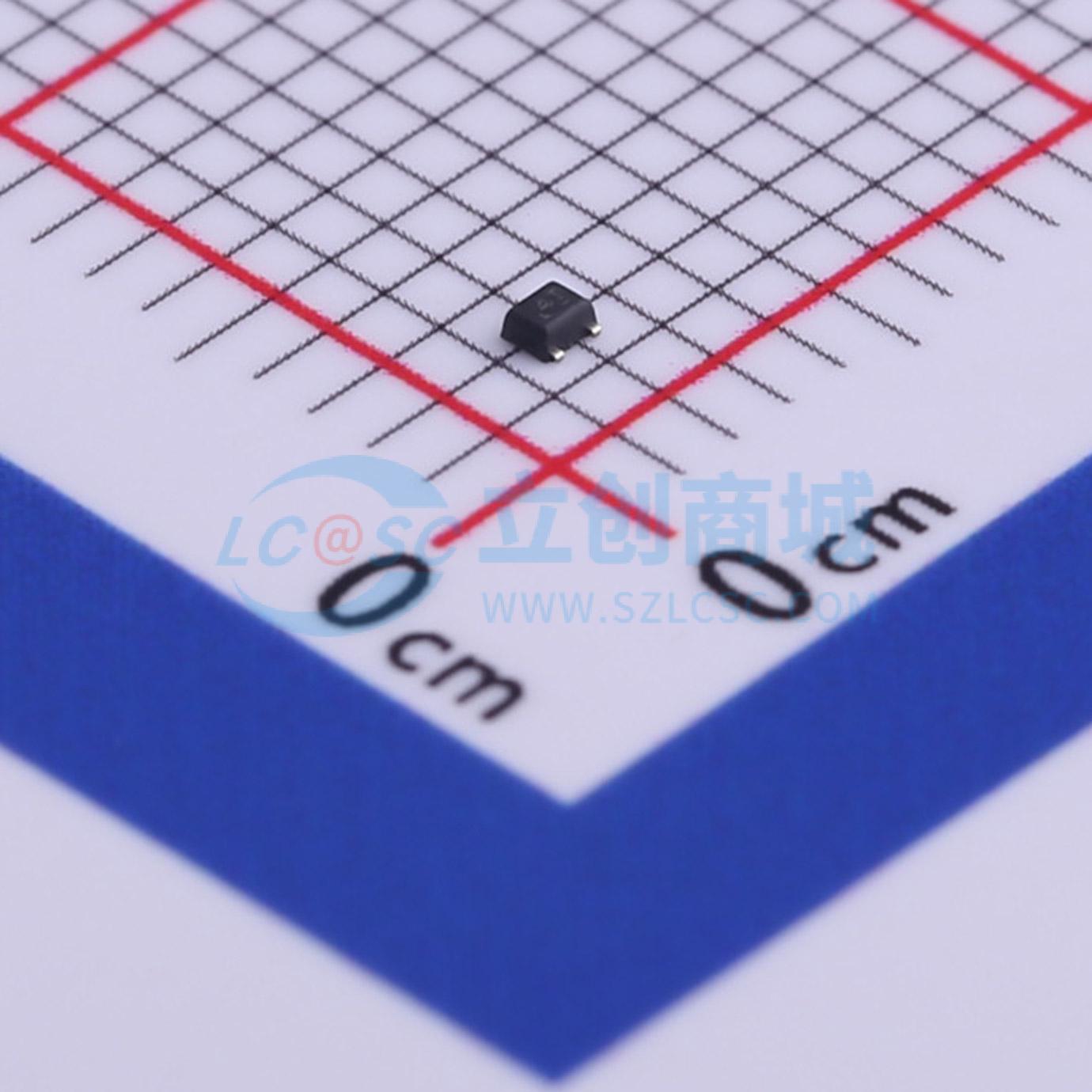

温馨提醒：图片仅供参考，商品以实物为准

TPD2E009DRTR

描述: TPD2E009 具有 5A 浪涌额定值的双通道 0.7pF、5.5V、±8kV ESD 保护二极管
品牌名称: TI(德州仪器)
商品型号: TPD2E009DRTR
商品编号: C485159
商品封装: SOT(9x3)
包装方式: 编带
商品毛重: 0.011克(g)

商品参数

商品概述

TPD2E009 器件提供两个 ESD 保护二极管，采用直通式引脚映射，便于电路板布局。该器件旨在保护连接到超高速数据和传输线的敏感组件。TPD2E009 可为 IEC 61000 - 4 - 2 接触式 ESD 保护 4 级提供瞬态电压抑制。还可提供符合 IEC 61000 - 4 - 5（雷击）标准的高达 5 A（8/20 μs）峰值脉冲电流额定值的 TVS 保护。单晶硅技术可实现差分信号对之间的匹配。小于 0.05 pF 的差分电容可确保因增加 ESD 电路保护而导致的差分信号失真保持在最低水平。低电容（0.7 pF）适用于高达 6 Gbps 的高速数据速率。 TPD2E009 TVS 二极管采用 DRT（1 mm × 0.8 mm）封装，适用于节省空间的便携式应用。行业标准的 DBZ（2.92 mm × 1.3 mm）封装为系统设计人员在电路板布局方面提供了更多灵活性。 TPD2E009 系列 ESD 保护产品的典型应用包括：笔记本电脑、DVD 和媒体播放器、机顶盒和便携式计算机中的 HDMI、USB、eSATA 和以太网接口。

商品特性

支持高达 6 Gbps 的数据速率
IEC 61000 - 4 - 2 ESD 保护
- ±8 kV 接触放电
- ±8 kV 空气间隙放电
IEC 61000 - 4 - 5 浪涌保护
- 5 A（8 / 20 μs）
低电容
- DRT：0.7 pF（典型值）
- DBZ：0.9 pF（典型值）
差分信号对之间的匹配电容为 0.05 pF
双匹配 TVS 二极管，用于保护 HDMI、LVDS、SATA、以太网或 USB 接口的差分数据和时钟线
节省空间的 DRT 和 DBZ 封装选项
高速线路采用直通式引脚映射，在将 ESD 保护芯片放置在连接器附近时，可确保电路板布局不会产生额外的偏斜

应用领域

终端设备：
- 笔记本电脑
- 机顶盒
- 便携式计算机
- DVD 播放器
- 媒体播放器
接口：
- HDMI 2.0
- USB 3.0
- eSATA
- 以太网

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5.5V
	钳位电压	8V
	峰值脉冲功率(Ppp)	45W

	属性	参数值
	击穿电压	7V
	工作温度	-40℃~+85℃@(Ta)
	类型	ESD
