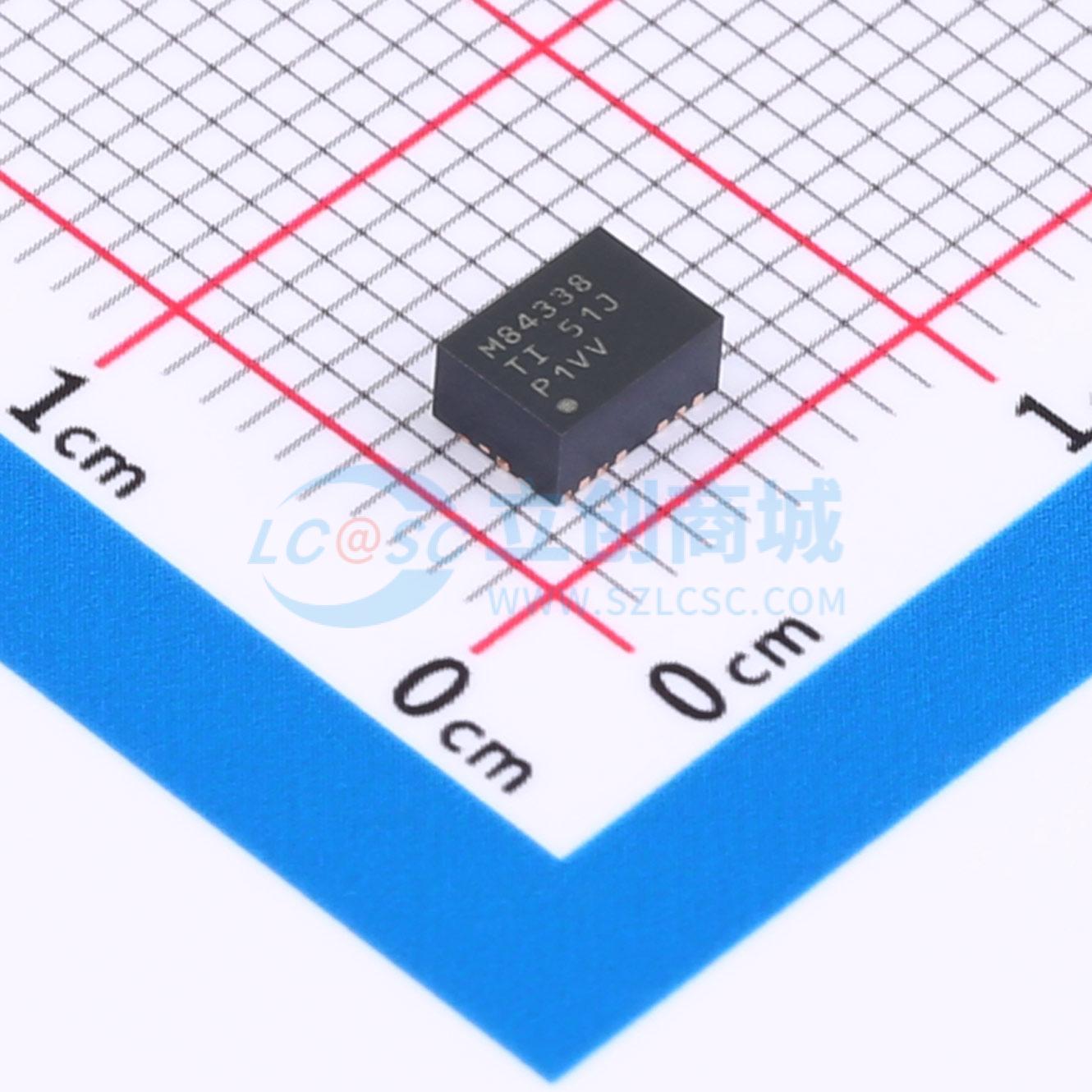

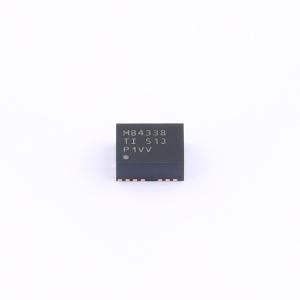

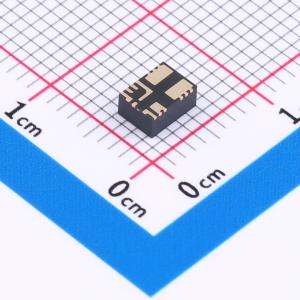

TPSM84338RCJR

3.8V至28V输入、3A同步降压电源模块，具备用户可选模式

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一种高效、高电压输入、易于使用的同步降压电源模块，具有高度的设计灵活性。其工作输入电压范围为3.8V至28V，适用于由5V、12V、19V、24V电源总线轨供电的系统。该设备支持高达3A的连续输出电流和98%的最大占空比。使用带内部补偿的固定频率峰值电流控制，以实现快速瞬态响应和良好的线路及负载调节
品牌名称: TI(德州仪器)
商品型号: TPSM84338RCJR
商品编号: C47122151
商品封装: QFN-FCMOD-9
包装方式: 编带
商品毛重: 0.123333克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	28uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；频率同步；逐波限流；可调软启动；过流保护；工作状态指示；EMI优化(抖频模式)；打嗝限流

商品概述

TPSM84338是具有用户可选模式的3.8V至28V、3A同步降压电源模块。TPSM84338是一款高效率、高电压输入、易于使用的同步降压电源模块，具有高设计灵活性。TPSM84338具有3.8V 至 28V 的宽工作输入电压范围，设计用于由5V、12V、19V和24V总线电源轨供电的系统。该器件支持高达3A的持续输出电流和 98% 的最大占空比。TPSM84338 采用固定频率峰值电流控制模式，并具有内部补偿功能，可实现快速瞬态响应以及出色的线性调整率和负载调整率。该器件具有经过优化的内部环路补偿功能，因此在宽输出电压范围和开关频率范围内无需外部补偿。TPSM84338 支持通过 RT/SYNC 引脚设置 200kHz 至 2.2MHz 的宽范围开关频率，从而提高了设计灵活性。借助不同的 MODE 引脚配置，该器件可选择脉冲频率调制 (PFM)、轻负载条件下的强制连续导通调制 (FCCM)，以及可调节软启动 (SS) 时间/电源正常 (PG) 指示器。TPSM84338 提供多项保护功能, 包括热关断、输入欠压锁定、逐周期电流限制和断续短路保护。TPSM84338 采用 9 引脚 3.3mm × 4.5mm QFN 封装, 引脚排列可用于单层 PCB 布局, 额定结温范围为 -40℃ 至 150℃。

商品特性

配置适用于各种应用
输入电压范围为 3.8V 至 28V
0.6V至17V输出电压范围
持续输出电流高达3A
0.6V ± 1% 基准电压（-40℃至125℃）
28μA的低静态电流（典型值）
70ns、114ns 最短开关导通和关断时间
8μs 最大开关导通时间
98% 最大占空比
易于使用且设计小巧
峰值电流模式，具有内部补偿
200kHz 至 2.2MHz 可选频率
可与外部时钟同步（支持相移）:200kHz至 2.2MHz
可在轻负载条件下选择 PFM/FCCM
可选可调节软启动时间/电源正常指示器功能
通过展频频谱和经优化的引脚排列实现良好的 EMI 性能
用于高侧和低侧 MOSFET 的断续过流限制
非闭锁 OTP、OCP、OVP、UVP 和 UVLO 保护
集成自举电容器和电感器，可支持轻松的PCB布局
工作结温为 -40℃ 至 125℃
3.3mm × 4.5mm × 2mm QFN 封装
可借助WEBENCH® Power Designer 创建定制设计方案

应用领域

医疗和保健
测试和测量
楼宇自动化
有线网络、无线基础设施
具有 5V、12V、19V 和 24V 输入的分布式电源系统

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.8V~28V
	输出电压	600mV~17V
	输出电流	3A
	开关频率	200kHz~2.2MHz
	工作温度	-40℃~+125℃
