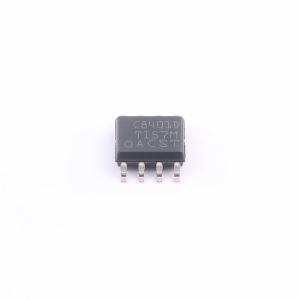

温馨提醒：图片仅供参考，商品以实物为准

TPS7C8401QDRQ1

1.2V~39V 150mA 40V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TPS7C8401QDRQ1
商品编号: C47122153
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

	属性	参数值
	噪声	265uVrms
	功能特性	使能控制；工作状态指示；过流保护；短路保护；电源时序控制；热关断；输入欠压保护
	工作温度	-40℃~+150℃
	输出类型	可调

商品概述

TPS7C84-Q1 是一款宽输入、低压降稳压器 (LDO)，支持 2.1V 至 40V 的输入电压范围和高达 150mA 的负载电流。TPS7C84-Q1 具有固定和可调输出类型。固定输出选项包括 3.3V 和 5V。对于可调器件，输出可设置在 1.2V 至 39V 之间。该器件具有可监控反馈引脚电压的电源正常 (PG) 输出，用于指示输出电压状态。EN 输入和 PG 输出用于对系统中的多个电源进行时序控制。TPS7C84-Q1 专为 VIN 高达 40V 的电池连接应用而设计。该器件具有宽输入电压范围，因此能够为碳化硅(SiC) 栅极驱动器和麦克风产生偏置电压，以及为MCU 和处理器供电。该器件采用 SOIC 封装和具有可湿性侧面的小型VSON 封装，能够实现紧凑的印刷电路板 (PCB) 设计。即使整个器件散热较多，低热阻也有助于持久运行。

商品特性

符合面向汽车应用的 AEC-Q100 标准
- 温度等级 1:-40℃ 至 +125℃，TA
- 结温:-40℃ 至 +150℃，TJ
宽输入电压范围:VIN 范围:2.1V 至 40V
宽输出电压范围 (VOUT):
- 固定电压:3.3V、5.0V
- 可调节电压:1.2V 至 39V
输出电流高达 150mA
VOUT 精度:在整个线路、负载和温度范围内为 ±1%
静态电流 (IQ):45μA（典型值）
低压降:350mV（典型值）
开漏电源正常状态输出
输出电流限制和热关断
在各种陶瓷输出电容值范围内可保持稳定:
- COUT 范围:1μF 至 100μF
- ESR 范围:0Ω 至 2Ω
封装选项:D（8 引脚 SOIC）；DRB（8 引脚 VSON）

应用领域

牵引逆变器
车身控制模块 (BCM)
车载充电器
远程信息处理控制

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	40V
	输出电压	1.2V~39V
	输出电流	150mA
