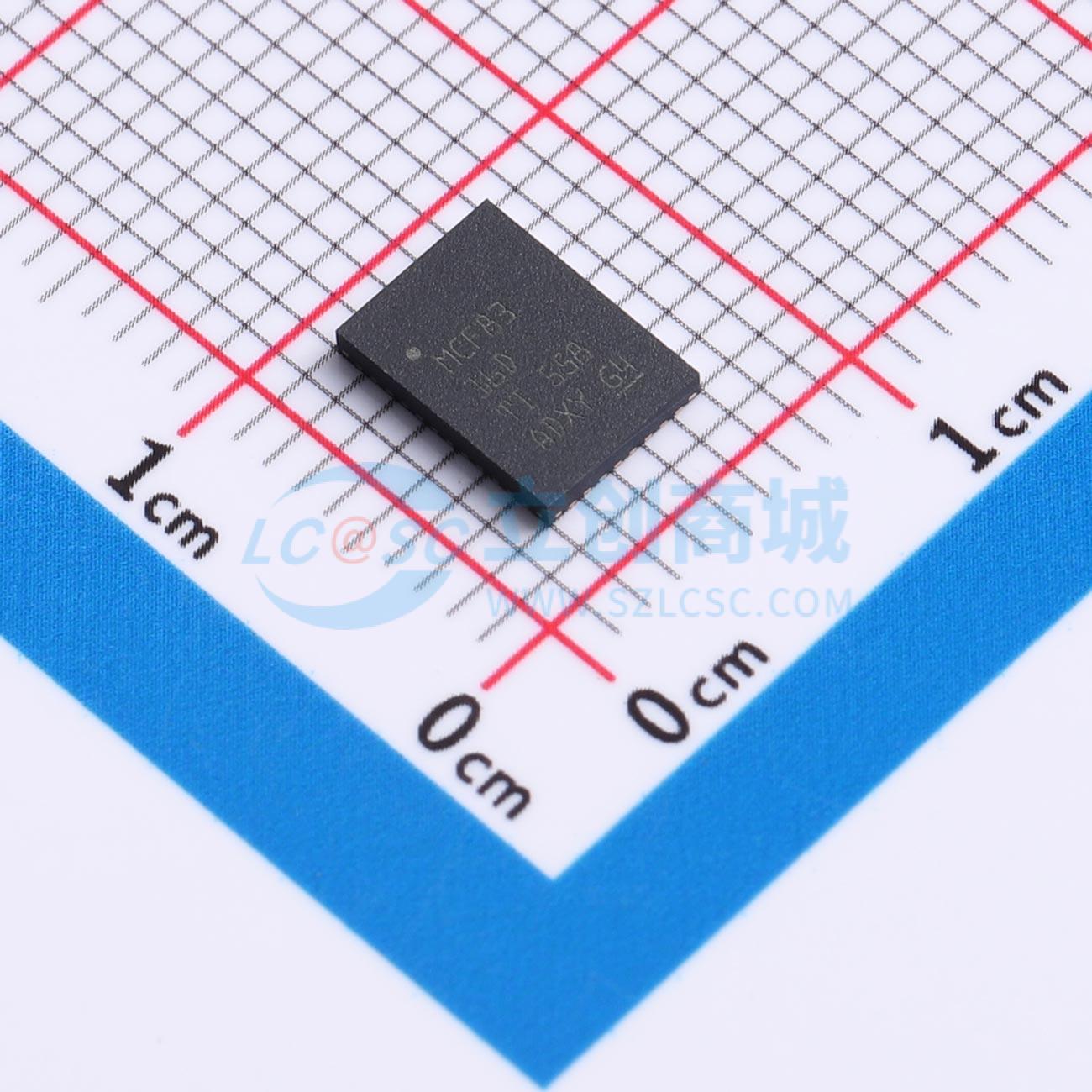

温馨提醒：图片仅供参考，商品以实物为准

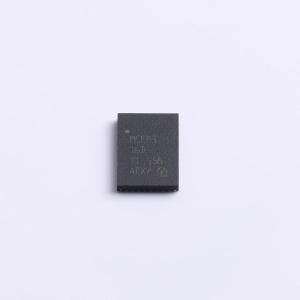

MCF8316DVRGFR

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: MCF8316DVRGFR
商品编号: C47122159
商品封装: QFN-40(6x6)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

MCF8316D是一款用于驱动峰值电流最高8A的12V至24V无刷直流电机（BLDC）或永磁同步电机（PMSM）的单芯片、无代码无传感器FOC驱动器件。MCF8316D集成了三个半桥，具备40V最大耐压，HS+LS FET的RDS(ON)为95mΩ。MCF8316D集成了可用于为外部电路供电的降压稳压器（3.3V/5V，170mA）和LDO（3.3V，20mA）。FOC算法配置可存储在非易失性EEPROM中，允许器件在配置完成后独立运行。器件可通过PWM输入、模拟电压、可变频率方波或I²C命令接收速度指令。MCF8316D集成了大量保护功能，用于保护器件、电机和系统免受故障事件影响。

商品特性

仅MCF8316DULVRGFR符合功能安全质量管理目标
提供相关文档助力IEC-60730-1功能安全系统设计
仅MCF8316DULVRGFR具备安全相关认证
UL认可组件:UL 60730-1（档案号:E546206）
仅MCF8316DULVRGFR具备安全功能
堵转保护
过流（过载）保护
缺相（无电机）检测
集成无传感器电机控制算法的三相BLDC电机驱动器
无代码磁场定向控制（FOC）
MOSFET导通电阻低
支持速度、电流、功率或电压控制
支持正反转风车运行
可配置功率和速度限制
超前角调节，可实现高效率
通过软启动、软停止和死区时间补偿改善声学性能
离线电机参数测量（MPET）
支持模拟、PWM、频率或I²C速度输入
可配置电机启动和停止选项
弱磁控制，支持高速运行
防电压浪涌（AVS）保护
低功耗休眠模式
可配置带读写安全的EEPROM，用于存储器件配置
内置电流检测
内置3.3V/5V、170mA降压稳压器
内置3.3V、20mA LDO稳压器
专用DRVOFF引脚，可禁用（高阻）输出
扩频、PWM抖动和压摆率调节，用于降低EMI
集成全套保护功能
电源欠压锁定（UVLO）
电源过压保护（OVP）
电机堵转检测
可配置电流限制
热警告和关断（OTW/TSD）
故障状态指示引脚（nFAULT）
支持通过I²C接口进行可选故障诊断

应用领域

无刷直流（BLDC）电机模块
洗衣机和洗碗机水泵
空气净化器和加湿器风扇
住宅和生活风扇
投影仪色轮

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	驱动类型	三相
	集成FET	是
	半桥数量	3
	峰值电流	8A
	工作电压	4.5V~35V

	属性	参数值
	导通电阻	95mΩ
	静态电流(Iq)	15mA
	接口类型	I2C；PWM
	工作温度	-40℃~+125℃
	功能特性	马达卡锁保护；马达转速指示
