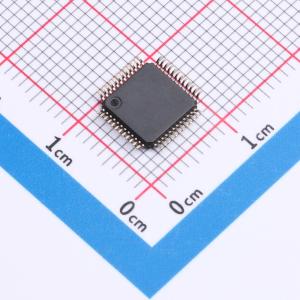

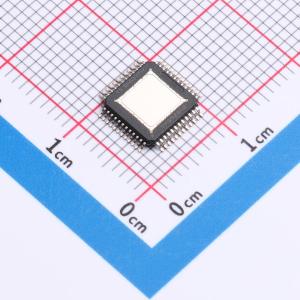

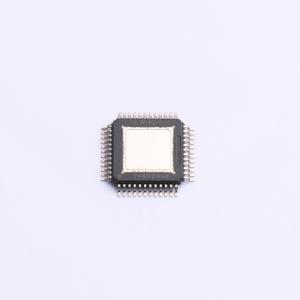

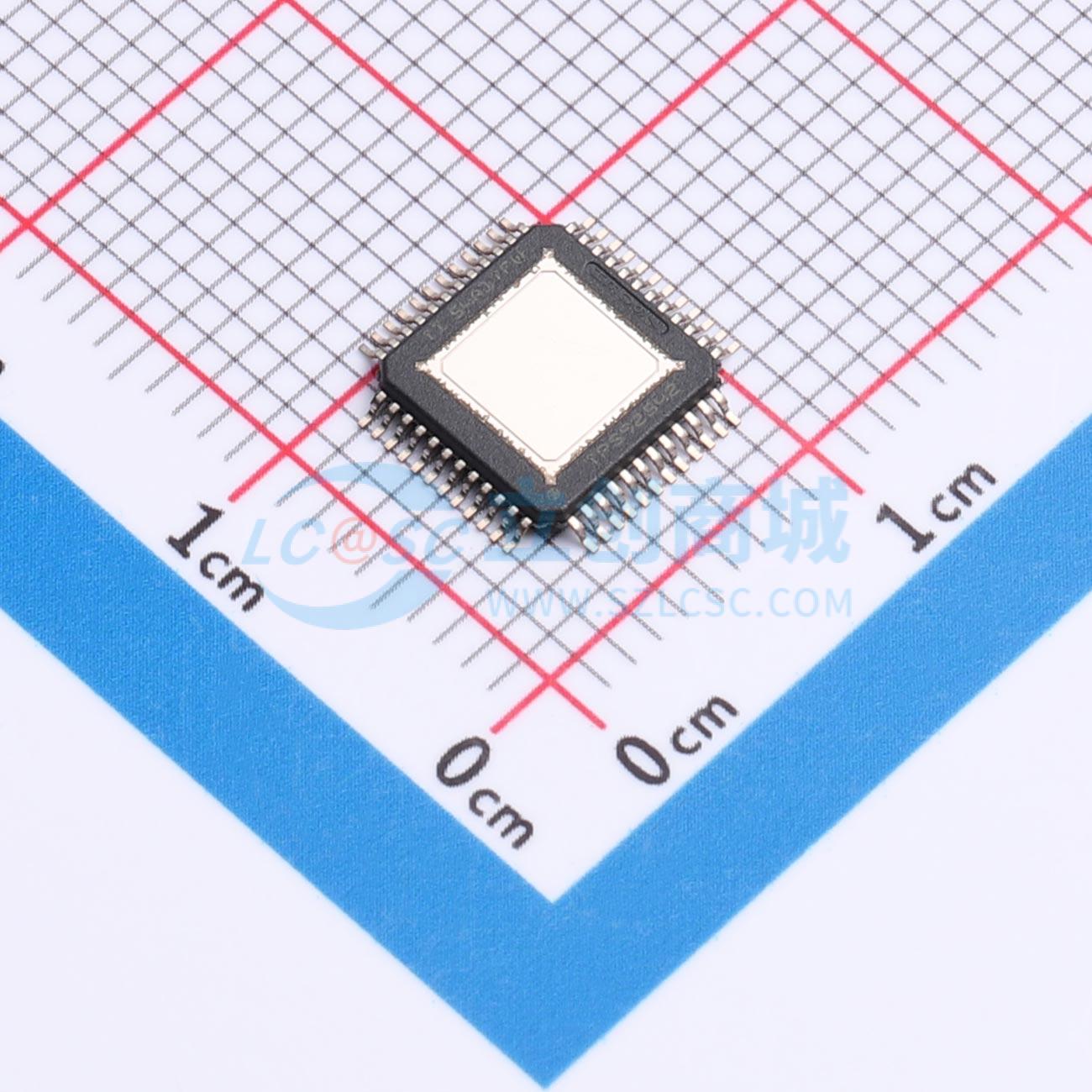

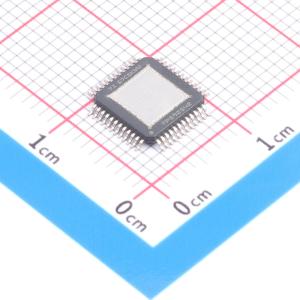

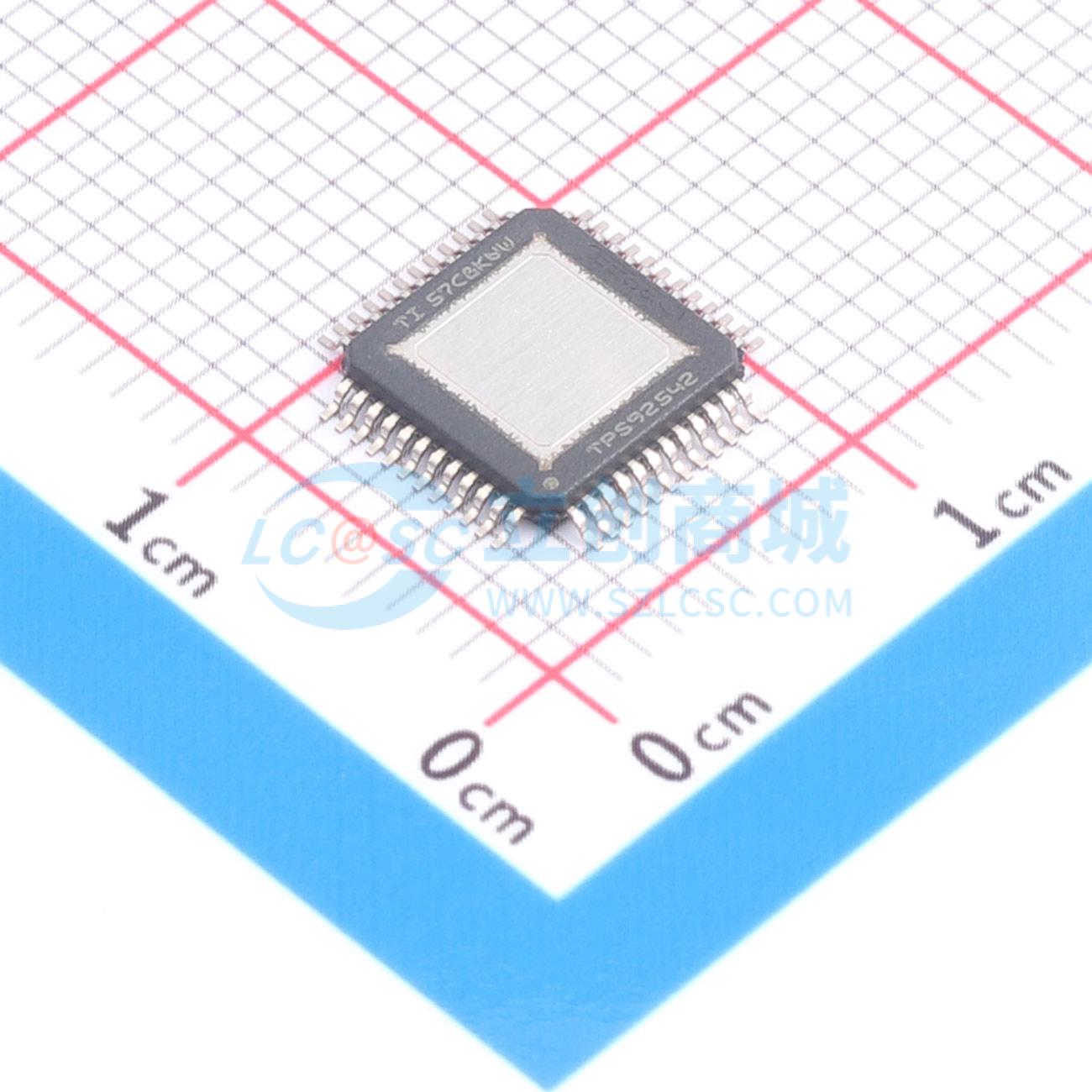

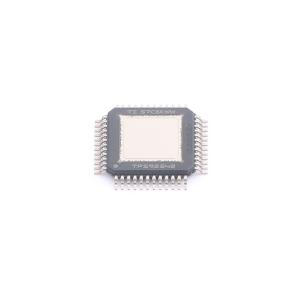

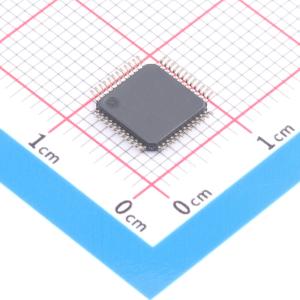

温馨提醒：图片仅供参考，商品以实物为准

TPS92542QPKDRQ1

汽车级同步升压控制器和双通道同步CC/CV降压转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 器件包含一个同步升压控制器和一个双通道单片同步降压 LED 驱动器，具有 4.5V 至 65V 的宽降压输入工作电压范围。同步升压控制器实现了一个峰值电流模式控制器，可在恒定电压模式下运行。该升压控制器经过编程，可与其他 TPS9254x 器件一起实现双相或三相运行。可使用可编程 8 位 DAC 对输出电压进行编程。该升压控制器采用可编程频率调制技术来降低 EMI。该单片同步降压控制器实施了自适应导通时间平均电流模式控制功能，经设计可生成恒压 (CV) 或恒流 (CC) 输出
品牌名称: TI(德州仪器)
商品型号: TPS92542QPKDRQ1
商品编号: C47122152
商品封装: HTQFP-48(7x7)
包装方式: 编带
商品毛重: 2.75克(g)

商品参数

商品概述

TPS92542 器件包含一个同步升压控制器和一个双通道单片同步降压 LED 驱动器，具有 4.5V 至 65V 的宽降压输入工作电压范围。同步升压控制器实现了一个峰值电流模式控制器，可在恒定电压模式下运行。该升压控制器经过编程，可与其他TPS9254x器件一起实现双相或三相运行。可使用可编程8位DAC对输出电压进行编程。该升压控制器采用可编程频率调制技术来降低EMI。该单片同步降压控制器实施了自适应导通时间平均电流模式控制功能，经设计可生成恒压 (CV) 或恒流 (CC) 输出。在 CC 模式下，该降压控制器与分流 FET 调光技术和基于 LED 矩阵管理器的动态光束前照灯兼容。在 CV 模式下，自适应导通时间控制功能支持高带宽运行并提供快速瞬态响应。该控制功能可提供近乎恒定的开关频率，频率设置范围为 100kHz 至 1.0MHz。电感器电流检测和闭环反馈功能可在宽的输入电压、输出电压和环境温度范围内实现优于 ±4% 的精度。在 CC 模式下，该降压控制器可使用模拟调光或PWM调光技术来单独调制LED电流。UART 串行接口与 TPS9266x 和 TPS9254x 器件兼容。内部 EEPROM 可存储系统默认值以及校准和照明模块数据。5 个可配置的 GPIO 和 2 个 DIO 可配置为数字输入或输出。GPIO 可配置为 ADC 输入。TPS92542-Q1采用 7.0mm × 7.0mm 热增强型48引脚HTQFP封装，具有外露焊盘。

商品特性

符合面向汽车应用的AEC-Q100标准
1级:-40℃至125℃环境工作温度范围
器件 HBM 分类等级 H1C
器件CDM分类等级C5
功能安全型
可提供用于功能安全系统设计的文档
4.5V到65V的输入电压范围
具有集成开关的双通道同步降压控制器
可配置恒压 (CV) 和恒流 (CC) 运行
持续输出电流高达2A
4% 调节精度（电压和电流模式）
可编程输出电压高达65V（同步升压控制器）
用于降低EMI的升压和降压展频
降压开关过热保护
UART 串行通信
用于系统时钟的内部振荡器
LMM 兼容
内置内部EEPROM
可存储默认设置与客户校准数据

应用领域

汽车前照灯
自适应LED驱动模块

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	4.5V~65V
	开关频率	100kHz~1MHz
	通道数	2
	输出电流	2A

	属性	参数值
	调光	PWM；模拟
	功能特性	过温保护(OTP)
	拓扑结构	降压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
	恒流精度	4%
