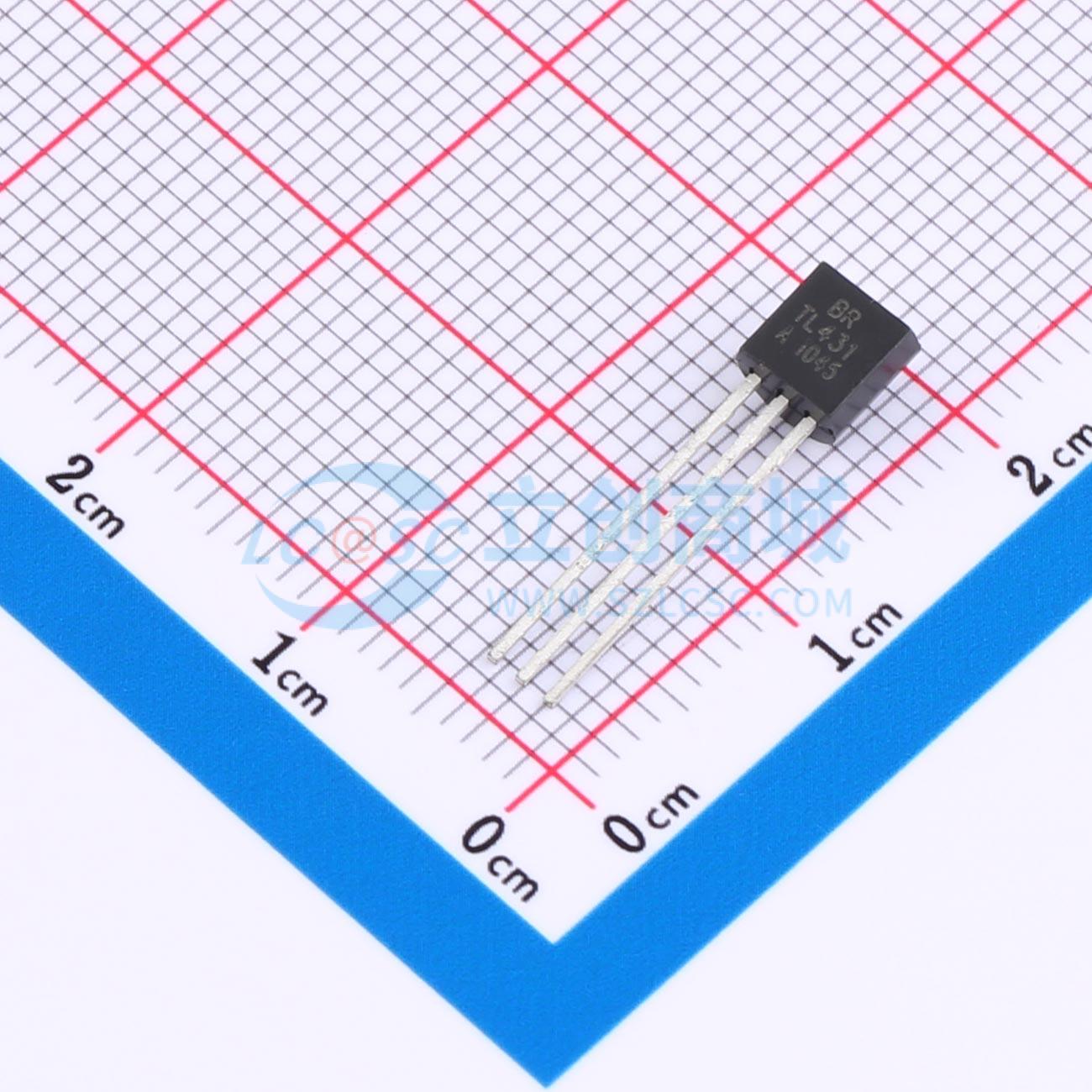

温馨提醒：图片仅供参考，商品以实物为准
TL431
2.495V~36V 并联 800nA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TO-92塑封封装精密可调基准电源。 Precision adjustable shunt regulator in a TO-92 Plastic Package.
- 品牌名称
- BLUE ROCKET(蓝箭)
- 商品型号
- TL431
- 商品编号
- C47120513
- 商品封装
- TO-92
- 包装方式
- 袋装
- 商品毛重
- 0.206867克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 可调 | |
| 工作电压 | 2.495V~36V | |
| 输出电压 | 2.495V~36V | |
| 输出电流 | 100mA | |
| 精度 | ±2% | |
| 温度系数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电压基准类型 | 并联 | |
| 静态电流(Iq) | 800nA | |
| 最小阴极电流调节 | 80uA | |
| 噪声(0.1Hz-10Hz) | - | |
| 噪声(10Hz-10kHz) | - | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - |
商品特性
- 精确的2.495V参考电压
- 参考电压容差保证为0.5%、1%或2%
- 阴极电流能力为1.0mA ~ 100mA
- 快速导通
- 输出电压可调，V_O = V_ref ~ 36V
- 工作阴极电流低，典型值为50μA
- 动态输出阻抗低，典型值为0.15Ω
应用领域
- 线性稳压器
- 可调电源
- 开关电源
