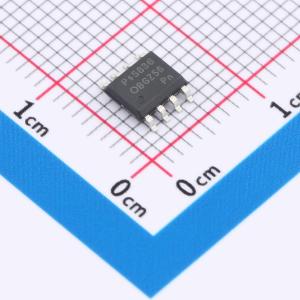

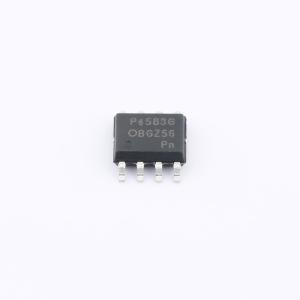

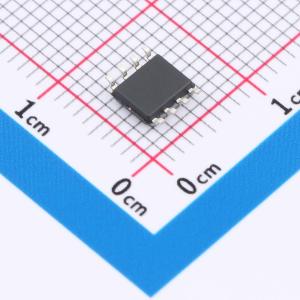

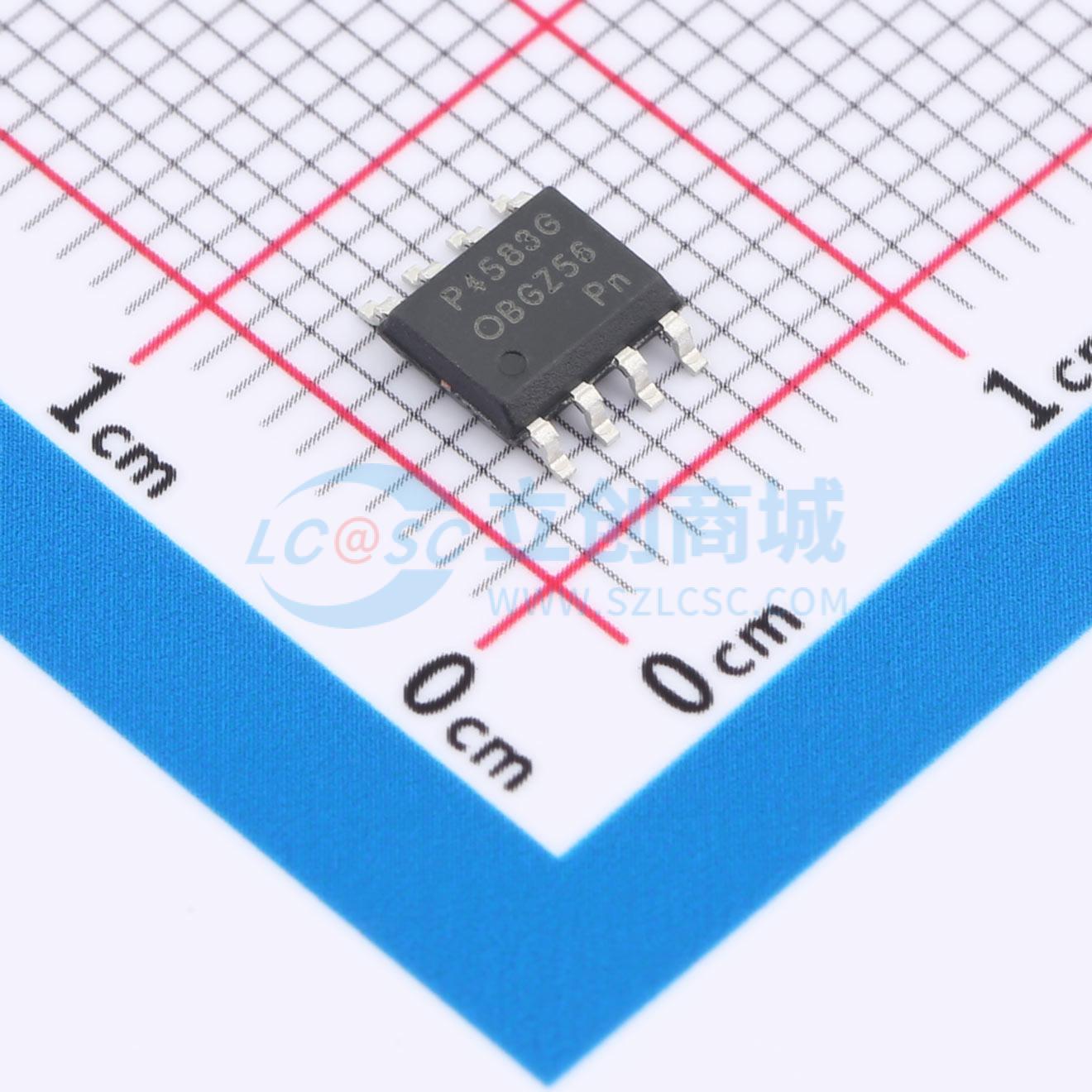

温馨提醒：图片仅供参考，商品以实物为准
OBGZ56COPA
750V 5V~16V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是高性能离线PSR电源开关，适用于低功率AC/DC充电器和适配器应用。它工作于初级侧感应和调节，因此可以省去光耦合器和TL431。集成了专有的恒压（CV）和恒流（CC）控制。 在CC控制中，电流和输出功率设置可以通过CS引脚处的检测电阻Rs进行外部调整
- 品牌名称
- OB(昂宝)
- 商品型号
- OBGZ56COPA
- 商品编号
- C47120773
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1886克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 5V~16V | |
| 开关频率 | 90kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 750V | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 恒流模式(CC)；过热保护(OTP)；过流保护(OCP)；恒压模式(CV)；短路保护(SCP)；过压保护(OVP)；欠压保护(UVP) | |
| 工作温度 | -20℃~+85℃ | |
| 工作模式 | QR；PFM 调制 | |
| 输出电压 | - | |
| 反馈方式 | 原边反馈 |
商品概述
OBGZ56 是一款高性能离线原边反馈功率开关，适用于低功率交流/直流充电器和适配器应用。它工作在原边检测和调节模式，因此可以省去光耦和 TL431。其专有的恒压与恒流控制功能如图所示。在恒流控制中，电流和输出功率设定值可通过 CS 引脚上的检测电阻 Rs 进行外部调节。在恒压控制中，采用多模式操作以实现高性能和高效率。此外，通过内置的线缆压降补偿实现了良好的负载调整率。该器件在恒流模式以及重载条件下工作在脉冲频率调制模式，在轻载/中载条件下则工作在脉宽调制并伴有频率降低模式。该芯片工作电流极低，可实现低于 75mW 的待机功耗。OBGZ56 提供全面的保护功能，并具有自动恢复特性，包括逐周期限流、VDD 过压保护、短路保护、内置前沿消隐、VDD 欠压锁定以及过温保护等。OBGZ56 采用 SOP8 封装。
商品特性
- 无需 TL431 和光耦的原边检测与调节
- 在通用交流输入下实现高精度恒压和恒流调节
- 多模式脉宽调制/脉冲频率调制操作以提高效率
- 准谐振操作以实现最高整体效率
- 可编程的恒压与恒流调节
- 内置线路电压和初级绕组电感补偿
- 可编程线缆压降补偿
- 无需控制环路补偿
- 无音频噪声操作
- 内置双极结型晶体管开关
- 与同步整流器应用配合具有良好的动态响应
- 内置前沿消隐
- 具有自动恢复功能的全面保护覆盖
- VDD 过压保护
- 带滞回的 VDD 欠压锁定
- 逐周期电流限制
- 反馈环路开路保护
- 输出短路保护
- 过温保护
应用领域
- 手机充电器
- 数码相机充电器
- 小功率适配器
- 个人电脑、电视机等的辅助电源
- 线性稳压器/阻容振荡器拓扑的替代方案
