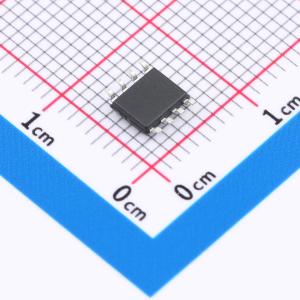

温馨提醒：图片仅供参考，商品以实物为准
OB5686TCPA-H
HV启动，高功率因数，低总谐波失真恒压电源开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款具有高功率因数、低总谐波失真 (THD) 和高恒压 (CV) 精度的反激和降压电源开关。它可以为隔离和非隔离应用实现低成本系统。采用专有的 CV 控制方案，系统可以通过恒定导通时间控制方案实现高功率因数。准谐振 (QR) 操作和钳位频率大大提高了系统效率。采用先进的高压启动技术，以满足快速启动时间和低待机功率要求。提供全面的保护，包括开路保护、短路保护、过载保护、逐周期电流限制、内置前沿消隐、VDD 欠压锁定 (UVLO) 等。采用 SOP8 封装。
- 品牌名称
- OB(昂宝)
- 商品型号
- OB5686TCPA-H
- 商品编号
- C47120780
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.19275克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率因数校正(PFC)控制器 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 逐周期过流保护；过温保护；欠压锁定；过压保护 |
商品概述
OB5686x是一款集成了反激和降压拓扑的电源开关，具备高功率因数、低总谐波失真和高精度恒压调节能力。该器件适用于隔离与非隔离应用，有助于实现较低的系统成本。其采用专有恒压控制方案，结合恒定导通时间控制可实现高功率因数。准谐振工作模式与钳位频率技术显著提升了系统效率。先进的高压启动技术满足快速启动和低待机功耗要求。该器件提供全面的保护功能，包括输出开路保护、输出短路保护、过载保护、逐周期电流限制、内置前沿消隐、VDD欠压锁定等。OB5686x采用SOP8封装。
商品特性
- 高精度恒压调节
- 高功率因数与低总谐波失真
- 高压启动
- 低于50mW的低待机功耗
- 自适应快速动态响应
- 外部可配置最小频率
- 低系统成本与高效率
- 准谐振操作
- 输出短路保护
- 输出开路保护
- 逐周期电流限制
- 内置前沿消隐
- 带迟滞的VDD欠压锁定
- VDD过压保护
- 过温保护
- 过载保护
- 无音频噪声
应用领域
- 智能LED照明
- 电机驱动电源
