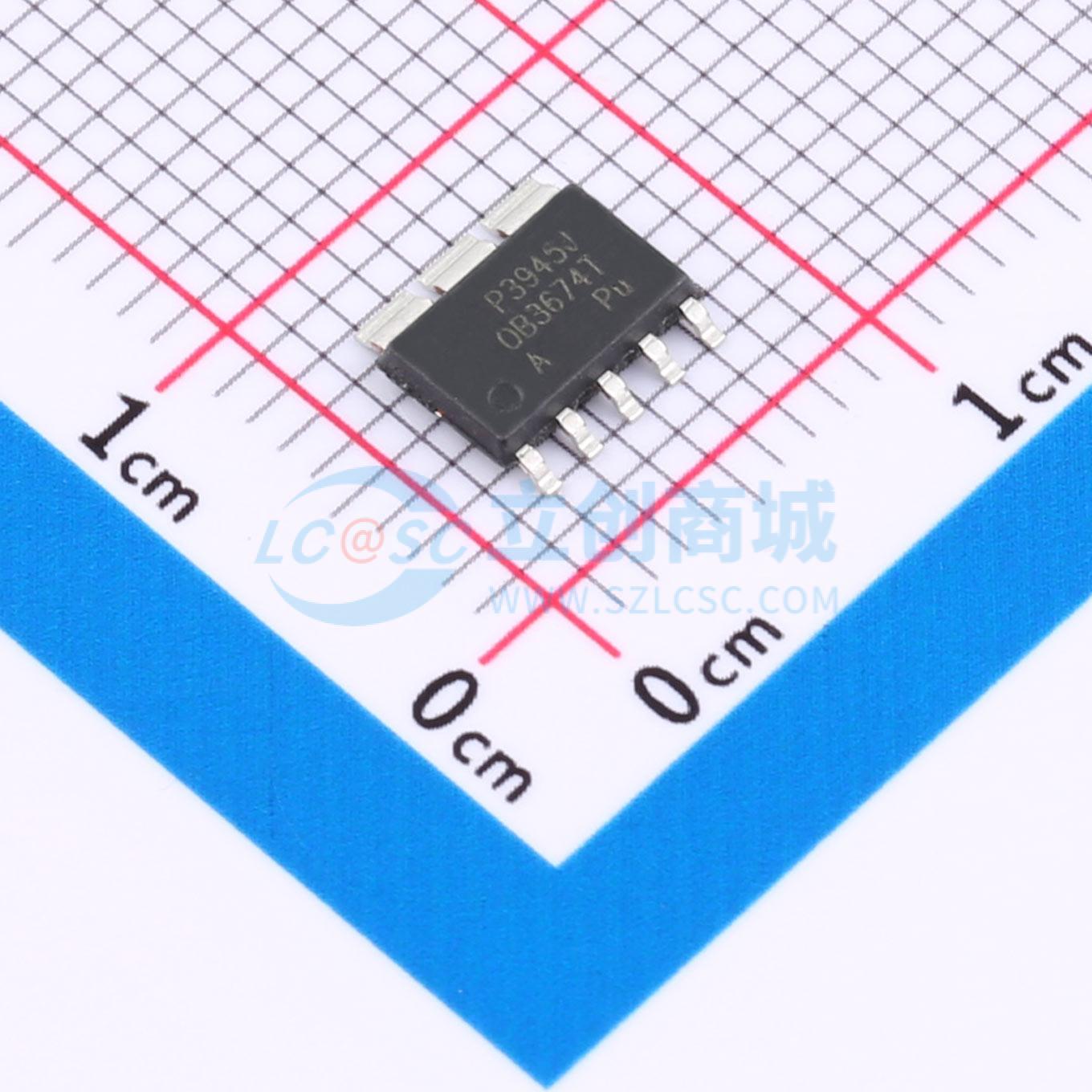

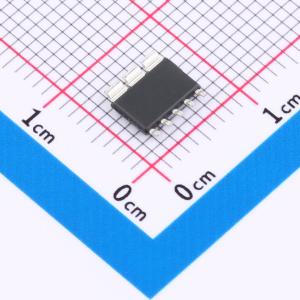

温馨提醒：图片仅供参考，商品以实物为准
OB3674ATCCPA-J
高性能PFC功率开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一种用于AC-DC开关电源应用的有源过渡模式（TM）功率因数校正（PFC）开关。内置去磁检测器以确保TM操作、带内置前沿消隐的电流检测比较器，以及输入电压检测模块以自动设置跟随输出电压。提供广泛的保护功能，包括系统过压保护（OVP）以消除因负载移除导致的输出电压失控、VDD欠压锁定（UVLO）、逐周期电流限制、电感短路保护（ISP）。增加了系统开环保护功能，当反馈环路断开时，会关闭系统。采用SOP7和ASOP6封装。
- 品牌名称
- OB(昂宝)
- 商品型号
- OB3674ATCCPA-J
- 商品编号
- C47120761
- 商品封装
- ASOP-6
- 包装方式
- 编带
- 商品毛重
- 0.18254克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率因数校正(PFC)控制器 | |
| 类型 | PFC控制器 | |
| 工作模式 | CRM |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 230kHz | |
| 静态电流(Iq) | 550uA | |
| 功能特性 | 逐周期过流保护；跟踪升压功能；过温保护；欠压锁定；过压保护 |
商品概述
OB3674Ax 是一款用于 AC-DC 开关模式电源应用的有源过渡模式功率因数校正开关。它内置退磁检测器以确保过渡模式操作，具有带前沿消隐的电流检测比较器，以及输入电压检测模块以自动设置跟随输出电压。OB3674Ax 提供全面的保护功能，包括系统过压保护以消除因负载移除导致的输出电压失控，VDD 欠压锁定，逐周期电流限制，电感短路保护。通过增加的系统开环保护功能，当反馈环路开路时，OB3674Ax 会关闭系统。OB3674Ax 提供 SOP7 和 ASOP6 封装。
商品特性
- 跟随或恒定升压结构，采用单绕组 PFC 电感
- 待机功耗 <300mW
- 动态输出过压保护 < 8%
- 高功率因数 (PF > 0.95)
- 总谐波失真 10%
- 高精度恒定电压
- 电感短路保护
- 开环保护
- 过温保护
- 快速启动 (< 0.5s)
- 逐周期电流限制
应用领域
- LED 照明
- AC-DC 开关模式电源
