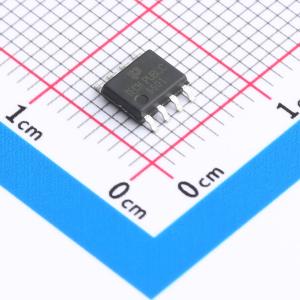

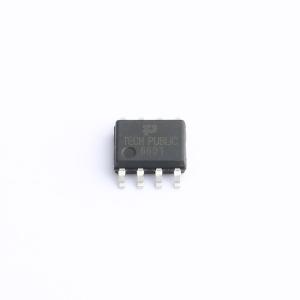

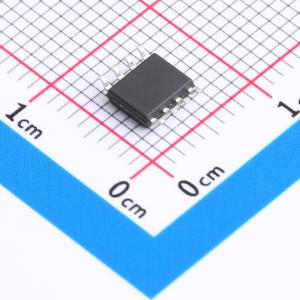

温馨提醒：图片仅供参考，商品以实物为准
CEM6601-TP
耐压:60V 电流:4A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- VDSS:60V;ID:4A;RDS(ON)98mΩ.
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- CEM6601-TP
- 商品编号
- C47117522
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.3312克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 4A | |
| 导通电阻(RDS(on)) | 145mΩ@4.5V | |
| 耗散功率(Pd) | 3.1W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 24nC | |
| 输入电容(Ciss) | 976pF | |
| 反向传输电容(Crss) | 30pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 70pF |
商品特性
- 漏源电压(VDS) = -60V,漏极电流(ID) = -4A
- 当栅源电压(VGS) = -10V 时,导通电阻(RDS(ON)) < 98 mΩ
- 当栅源电压(VGS) = -4.5V 时,导通电阻(RDS(ON)) < 145 mΩ
应用领域
- 负载/电源开关
- 接口开关
- 逻辑电平转换
