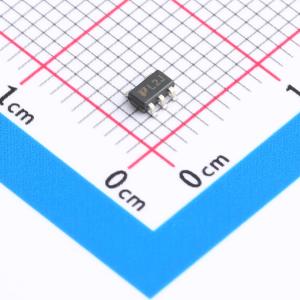

温馨提醒：图片仅供参考，商品以实物为准
AP3428AKTTR-TP
降压型 1.5A 2.5V~5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 输入电压:2.5V-5.5V;1.5MHZ;1.5A.
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- AP3428AKTTR-TP
- 商品编号
- C47117513
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.0648克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 1.5A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 60uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护 |
商品特性
- 供电电压范围：2.5V 至 5.5V
- 保证 1.5A 连续负载电流
- 2% 精度 0.6V 基准电压
- 逐周期峰值电流限制
- 轻载高效 PFM 模式
- 压差条件下支持 100% 占空比
- 内部开关管（上管/下管）低导通电阻：250/200 mΩ
- 固定 1.5MHz 开关频率
- 效率高达 96%
- 短路保护
- 热关断
- 输出电压过压保护
- 浪涌电流限制与软启动
- 采用斜率补偿电流模式控制，具备优异的线路和负载瞬态响应
- 低静态电流：60μA
- 关断电流 <1μA
- 符合 RoHS 及无卤素要求
- 紧凑型封装：SOT23-5
应用领域
- 网络设备
- 网络摄像机
- 液晶电视
- 数字用户线路调制解调器
- 接入点路由器
- 数字电视
- 机顶盒
