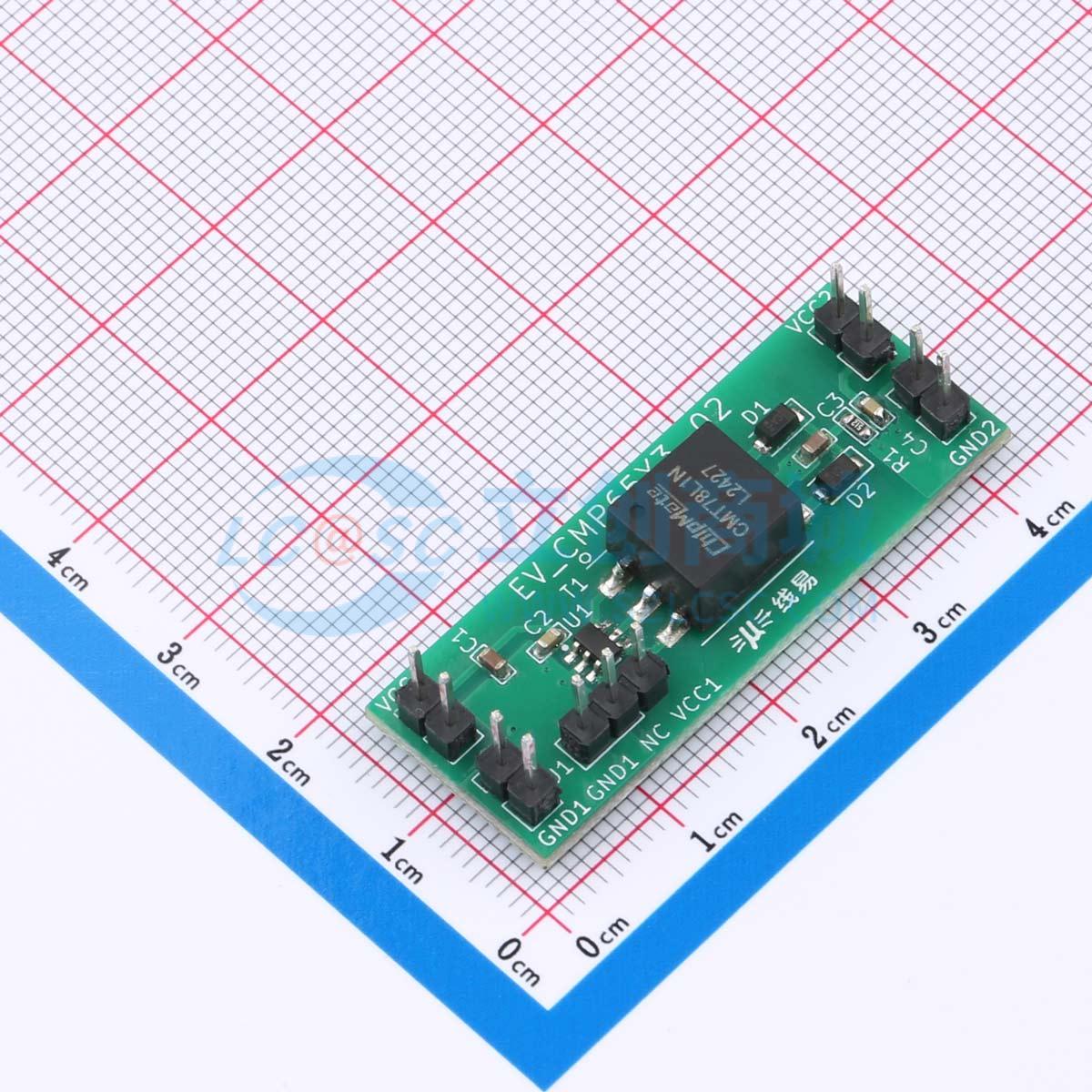

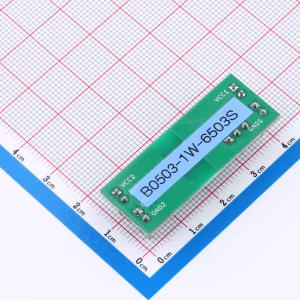

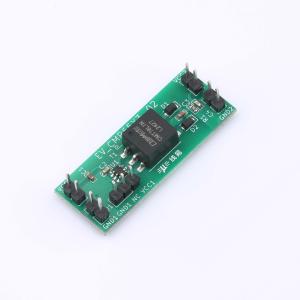

B0503-1W-2K5V-6503S
5V 输入, 3.3V 输出 1W 隔离电源方案
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CMP6503S+CMT78L1N 是一款小型化的隔离电源方案。芯片具有三段频率选频功能，每个频段内都集成了扩频时钟，在多相供电场景下，可以提供进一步降低 EMI 辐射。驱动器芯片和变压器配合必要的容阻和整流二极管，可以实现5V输入,3.3V输出1W的隔离非稳压电源。
- 品牌名称
- coileasy(线易)
- 商品型号
- B0503-1W-2K5V-6503S
- 商品编号
- C47117158
- 包装方式
- 袋装
- 商品毛重
- 6.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 5V | |
| 转换效率 | 76.9% | |
| 输出电压(Vout) | 3.3V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流(最大值) | 340mA | |
| 特性 | 短路保护；过流保护；过热保护 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 3mA | |
| 纹波噪声 | 76.8mVp-p |
