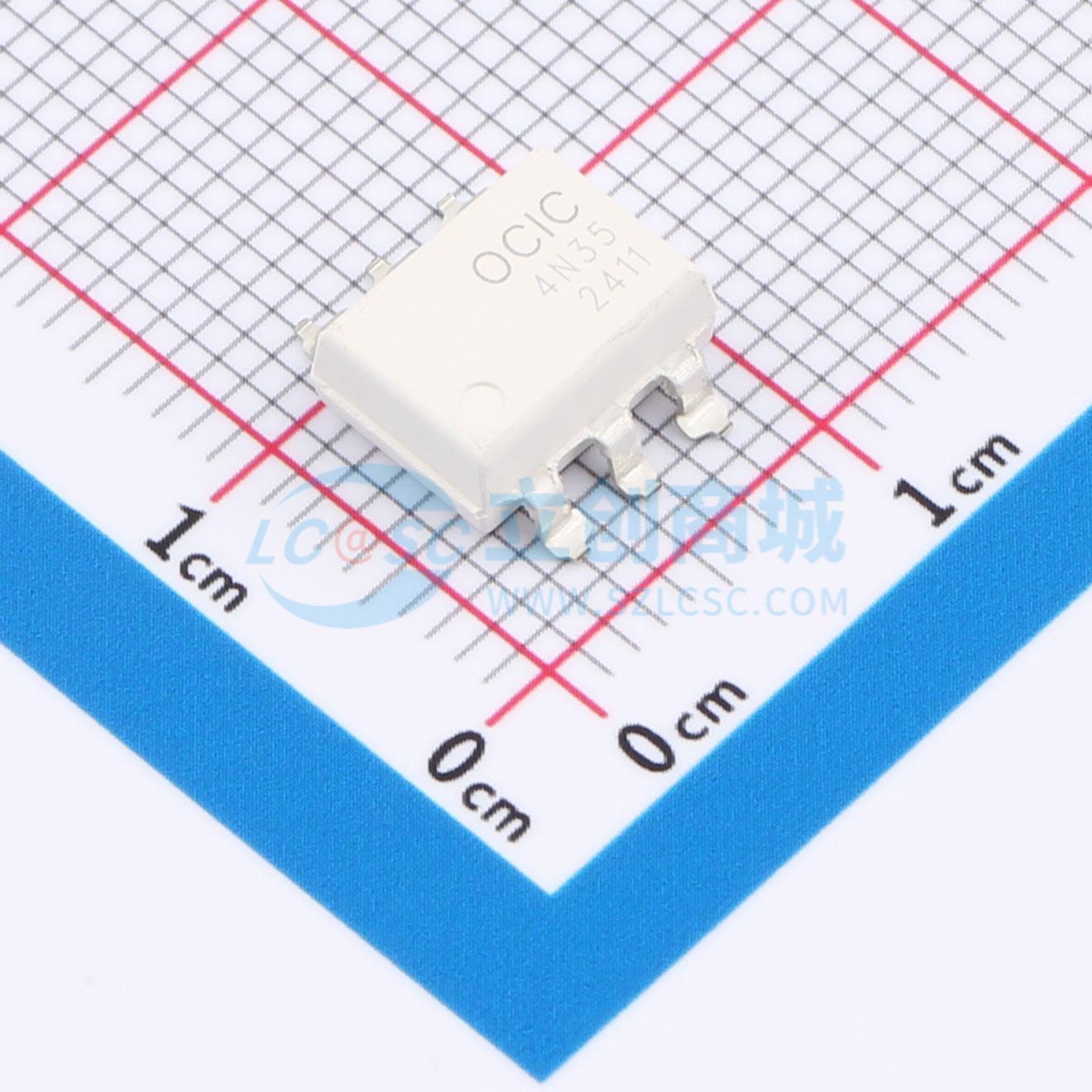

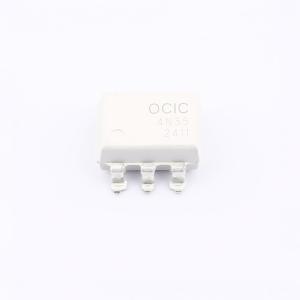

CY4N35S(TP1)
DC 4.17kV
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 由砷化镓的红外发光二极管和光电晶体管组成，有6 脚双列直插式和6 脚双列贴片封装形式。
- 品牌名称
- OCIC(卓睿科)
- 商品型号
- CY4N35S(TP1)
- 商品编号
- C47115512
- 商品封装
- SMD-6P
- 包装方式
- 编带
- 商品毛重
- 0.7474克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 隔离电压(Vrms) | 4.17kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 30V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@10mA,0.5mA | |
| 上升时间(tr) | 2us | |
| 下降时间 | 2us | |
| 工作温度 | -40℃~+100℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 总功耗(Pd) | 270mW | |
| 正向电流(If) | 60mA | |
| 功能特性 | - |
商品概述
CY4NXX光电耦合器由砷化镓红外发光二极管和光电晶体管组成，提供6脚双列直插式和6脚双列贴片封装形式。
商品特性
- 最小电流传输比测试条件为 I_F = 10 mA, V_C_E = 10 V
- CY4N27和CY4N28型号为10%
- CY4N25和CY4N26型号为20%
- CY4N35、CY4N36和CY4N37型号为100%
应用领域
- 电源稳压器
- 数字逻辑输入
- 微处理器输入
