温馨提醒：图片仅供参考，商品以实物为准

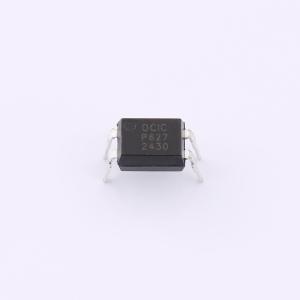

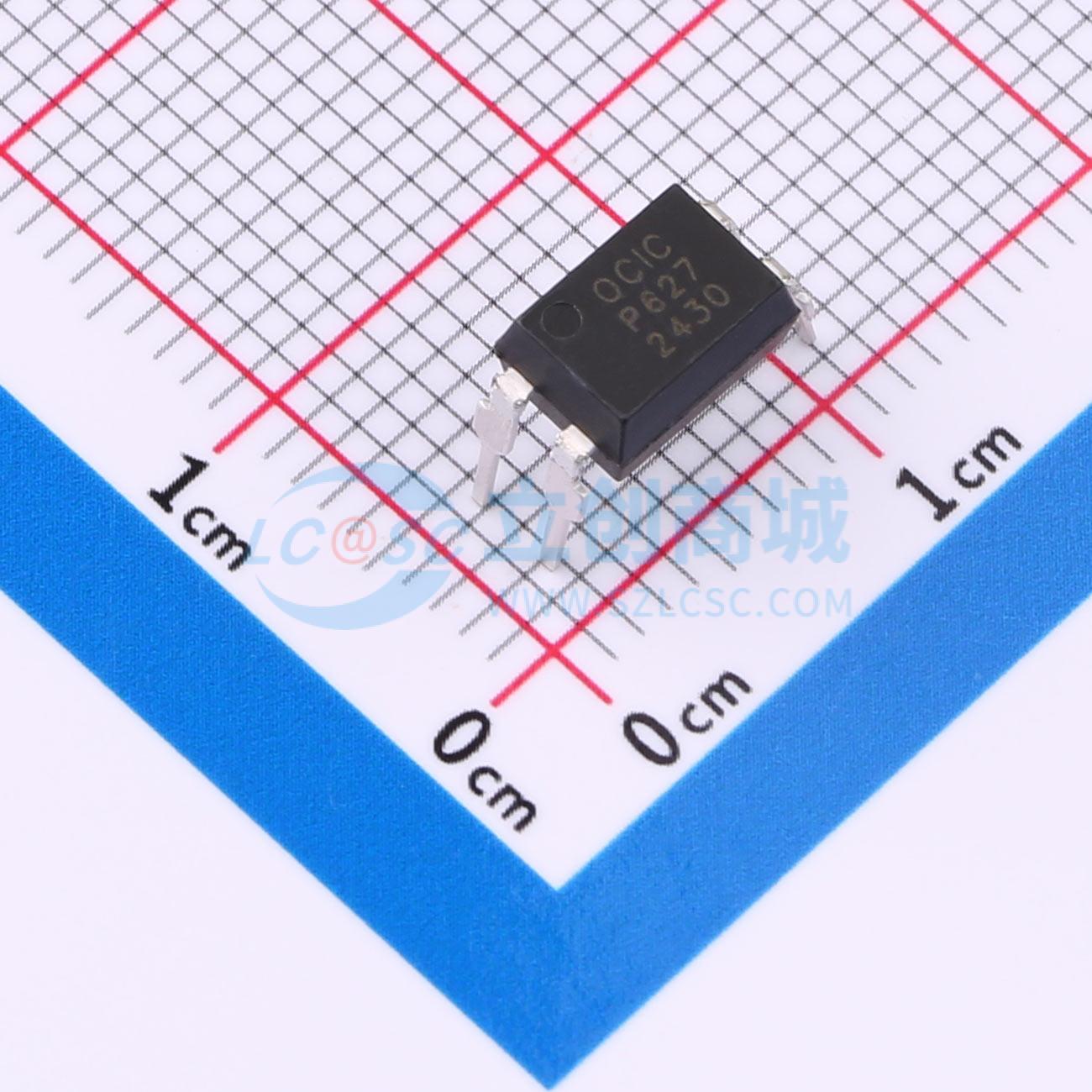

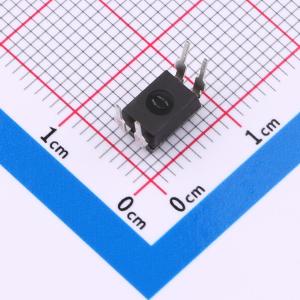

CYTLP627
集电极-发射极电压高、符合认证的光电耦合器，适用于开关电源、智能仪表等
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CYTLP627由砷化镓红外发光二极管与带积分基极-发射极电阻的达林顿光电晶体管组成的高压光电耦合器，VCEO达到300V以上。
- 品牌名称
- OCIC(卓睿科)
- 商品型号
- CYTLP627
- 商品编号
- C47115519
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 0.40396克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | AC,DC | |
| 输出类型 | 带基极的达林顿晶体管 | |
| 正向压降(Vf) | 1.15V | |
| 输出电流 | 150mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 300V | |
| 集射极饱和电压(VCE(sat)) | 1.2V@100mA,10mA |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 40us | |
| 下降时间 | 15us | |
| 工作温度 | 25℃~+85℃ | |
| 电流传输比(CTR)最小值 | 700% | |
| 电流传输比(CTR)最大值/饱和值 | 4000% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA | |
| 功能特性 | 达林顿输出结构 |
商品概述
CYTLP627是一款由砷化镓红外发光二极管与集成基极-发射极电阻的达林顿光电晶体管构成的高压光电耦合器，其VCEO可达300V以上。
商品特性
- 集电极-发射极电压：300V（最小值）
- 电流传输比：1000%
- 输入-输出隔离电压Viso=5000Vrms（最小值）
- 符合EU REACH和RoHS标准
- 通过UL认证（编号：E497745）
- 通过CQC认证（编号：CQC20001238665）
应用领域
- 开关电源
- 智能仪表
- 工业控制
- 测量仪器
- 复印机等办公设备
- 家用电器
