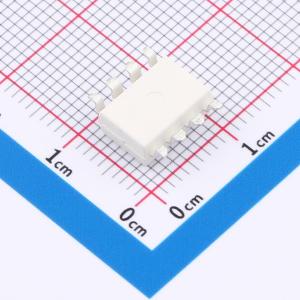

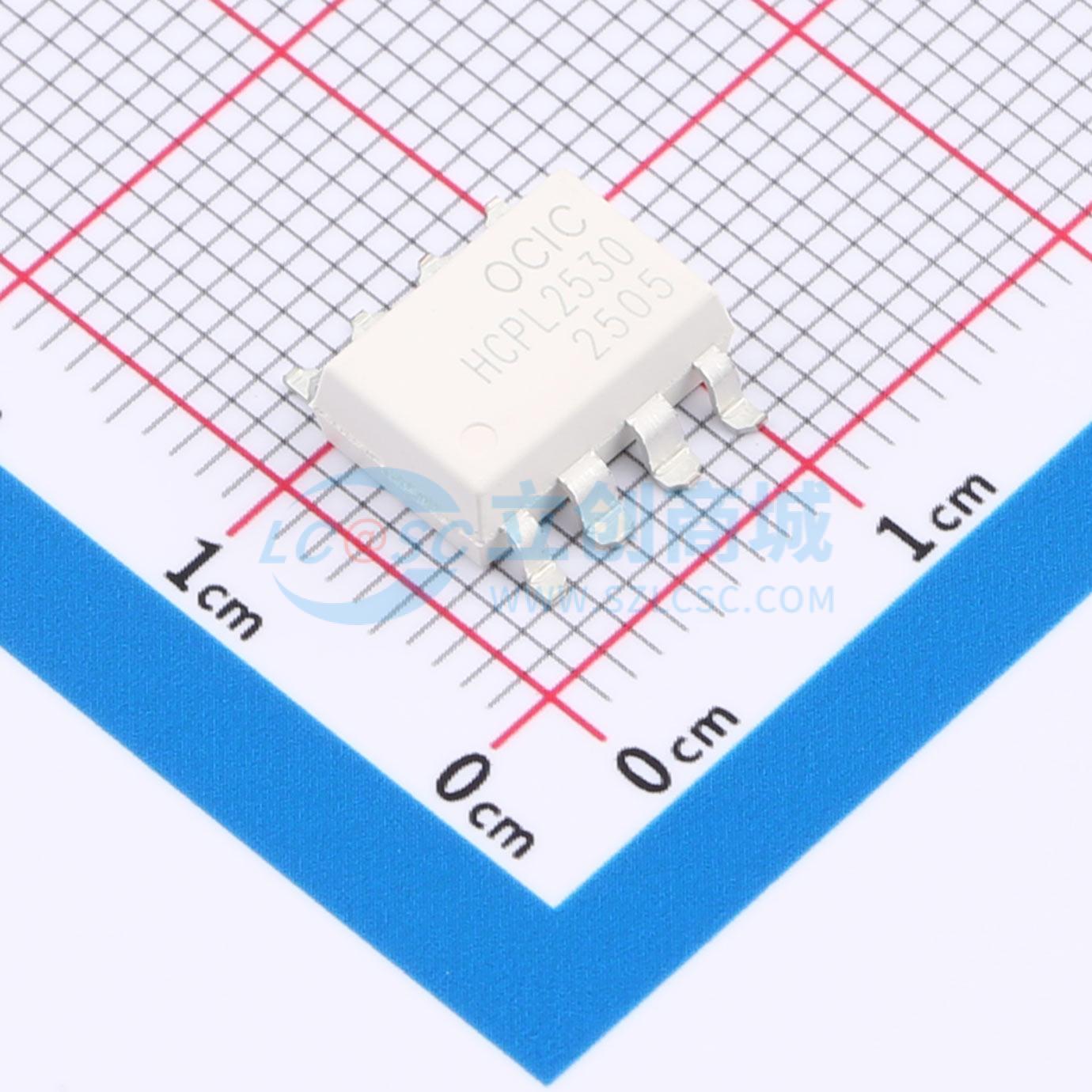

CYHCPL2530S(TP1)

描述: CYHCPL2530 和CYHCPL2531 由一颗红外LED 耦合一颗三极管输出1Mbit/s 高速IC 的高速光耦，光电二极管偏置的单独连接通过减小输入晶体管的基极集电极电容，使速度比传统的光电晶体管光耦合器提高了几个数量级。内部噪声屏蔽提供卓越的共模抑制10kV/µs。与220V的工业标准相比，改进的封装具有优越的绝缘性，允许480V的工作电压。
品牌名称: OCIC(卓睿科)
商品型号: CYHCPL2530S(TP1)
商品编号: C47115514
商品封装: SMD-8P
包装方式: 编带
商品毛重: 0.8768克(g)

商品参数

商品概述

CYHCPL2530 和CYHCPL2531 由一颗红外LED 耦合一颗三极管输出1Mbit/s 高速IC 的高速光耦，光电二极管偏置的单独连接通过减小输入晶体管的基极集电极电容，使速度比传统的光电晶体管光耦合器提高了几个数量级。内部噪声屏蔽提供卓越的共模抑制10kV/µs。与220V的工业标准相比，改进的封装具有优越的绝缘性，允许480V的工作电压。它封装在8引脚DIP封装中和SMD选项。

商品特性

高速– 1 MBit/s
优越的CMR – 10kV/µs
双通道CYHCPL2530/CYHCPL2531
双倍工作电压– 480V RMS
CTR 范围 0–70%

应用领域

线性接收器
脉冲变压器
CMOS-LSTTL-TTL输出接口
宽带宽的模拟耦合

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	逻辑输出光耦
	输入类型	DC
	隔离电压(Vrms)	2.5kV
	CMTI(kV/us)	10kV/us
	传输速率	1Mbit/s
	CTR-电流传输比	5%
	通道数	2

	属性	参数值
	工作温度	-40℃~+85℃
	传播延迟 tpLH	2us
	传播延迟 tpHL	2.1us
	输出电流	16mA
	正向压降(Vf)	1.4V
	直流反向耐压(Vr)	5V
	正向电流(If)	25mA
