温馨提醒：图片仅供参考，商品以实物为准

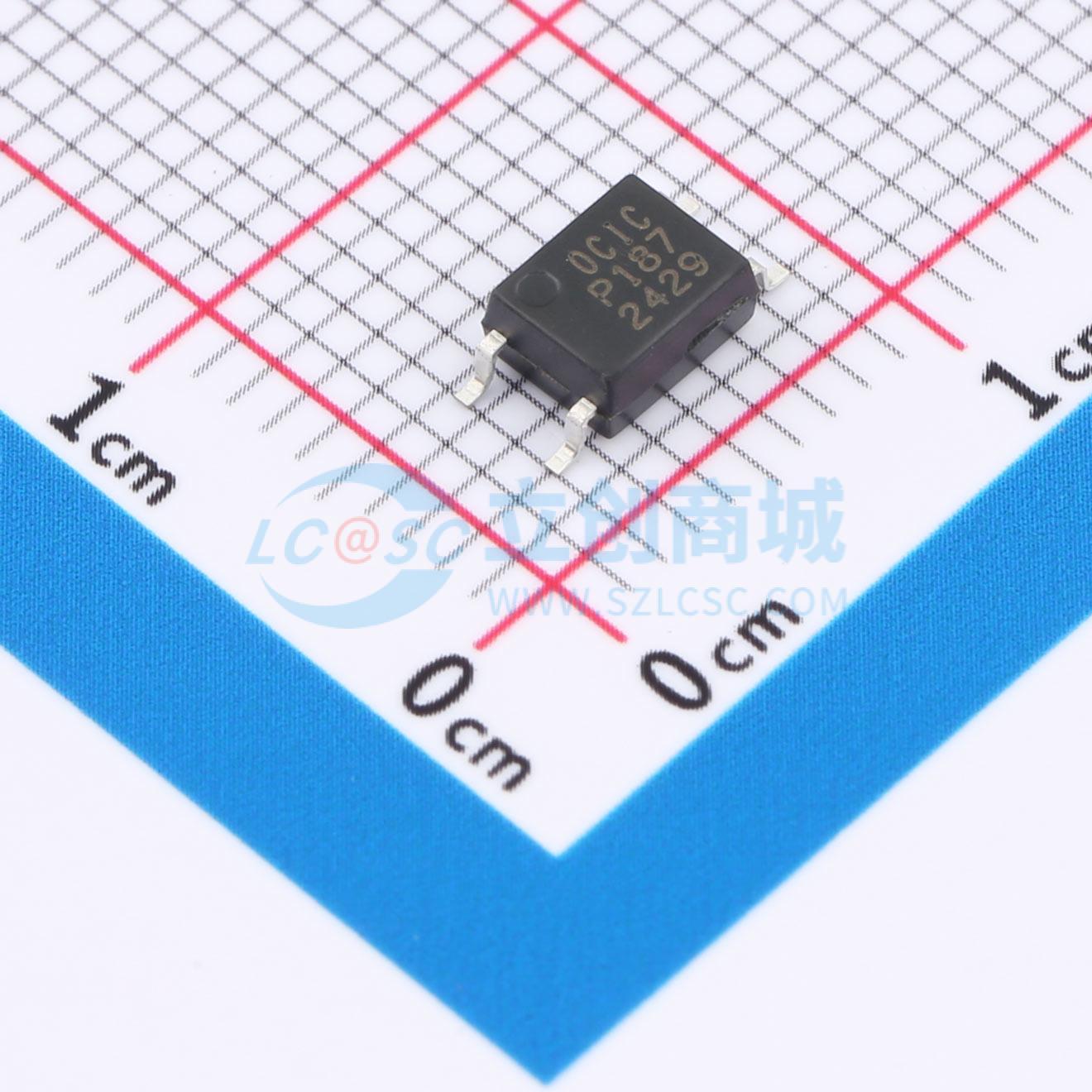

CYTLP187(TP)
DC 3.75kV
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CYTLP187 系列产品包括一颗红外IR LED 耦合一颗达林顿光电三极管。
- 品牌名称
- OCIC(卓睿科)
- 商品型号
- CYTLP187(TP)
- 商品编号
- C47115518
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.174667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 达林顿晶体管 | |
| 正向压降(Vf) | 1.4V | |
| 输出电流 | 80mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 60V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 800mV@20mA,5mA | |
| 上升时间(tr) | 60us | |
| 下降时间 | 53us | |
| 工作温度 | -40℃~+100℃ | |
| 电流传输比(CTR)最小值 | 1000% | |
| 电流传输比(CTR)最大值/饱和值 | 8000% | |
| 总功耗(Pd) | 170mW | |
| 正向电流(If) | 50mA | |
| 功能特性 | 达林顿输出结构 |
商品概述
该系列产品包含一颗红外发光二极管与一颗达林顿光电三极管耦合而成。
商品特性
- 高电流传输比：最小为1000%（条件：IF = 1mA，VCE = 2V）
- 高隔离耐压：VISO = 3750 Vrms
- 4引脚迷你扁平封装
- 符合无铅与RoHS标准
应用领域
- 高密度安装的混合基板
- 可编程控制器
