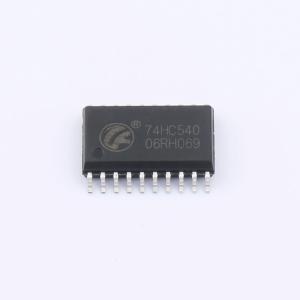

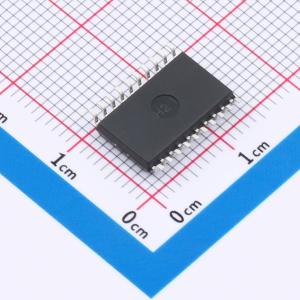

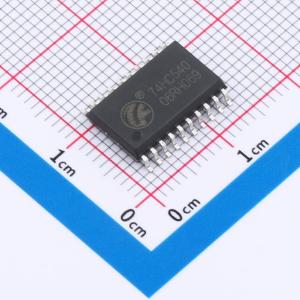

温馨提醒：图片仅供参考，商品以实物为准
74HC540WS20ARBQ
八进制缓冲器和线路驱动器，带三态输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74HC540 具有三态输出的 8 通道、2V 至 6V 反相器
- 品牌名称
- GR(国睿)
- 商品型号
- 74HC540WS20ARBQ
- 商品编号
- C47089304
- 商品封装
- SOP-20-300mil
- 包装方式
- 编带
- 商品毛重
- 1.43617克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 系列 | 74HC | |
| 工作温度 | - | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | - | |
| 功能特性 | 输出使能 |
商品概述
这些八路缓冲器和线路驱动器具备流行HC240系列的性能，并提供输入和输出位于封装相对两侧的引脚排列。这种布局极大地便利了印刷电路板的设计。三态控制门是一个两输入或非门。如果任一输出使能输入为高电平，所有八个输出均处于高阻抗状态。该器件在输出端提供反相数据。
商品特性
- 2 V至6 V的宽工作电压范围
- 高电流三态输出可直接驱动总线或多达15个LSTTL负载
- 低功耗，最大Icc为10 μA
- 在5 V电压下提供+6 mA输出驱动能力
- 最大输入电流为1 μA
- 数据直通引脚排列
