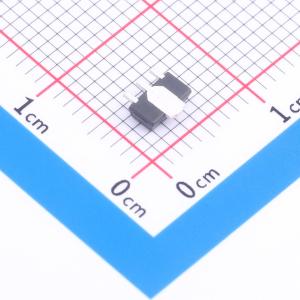

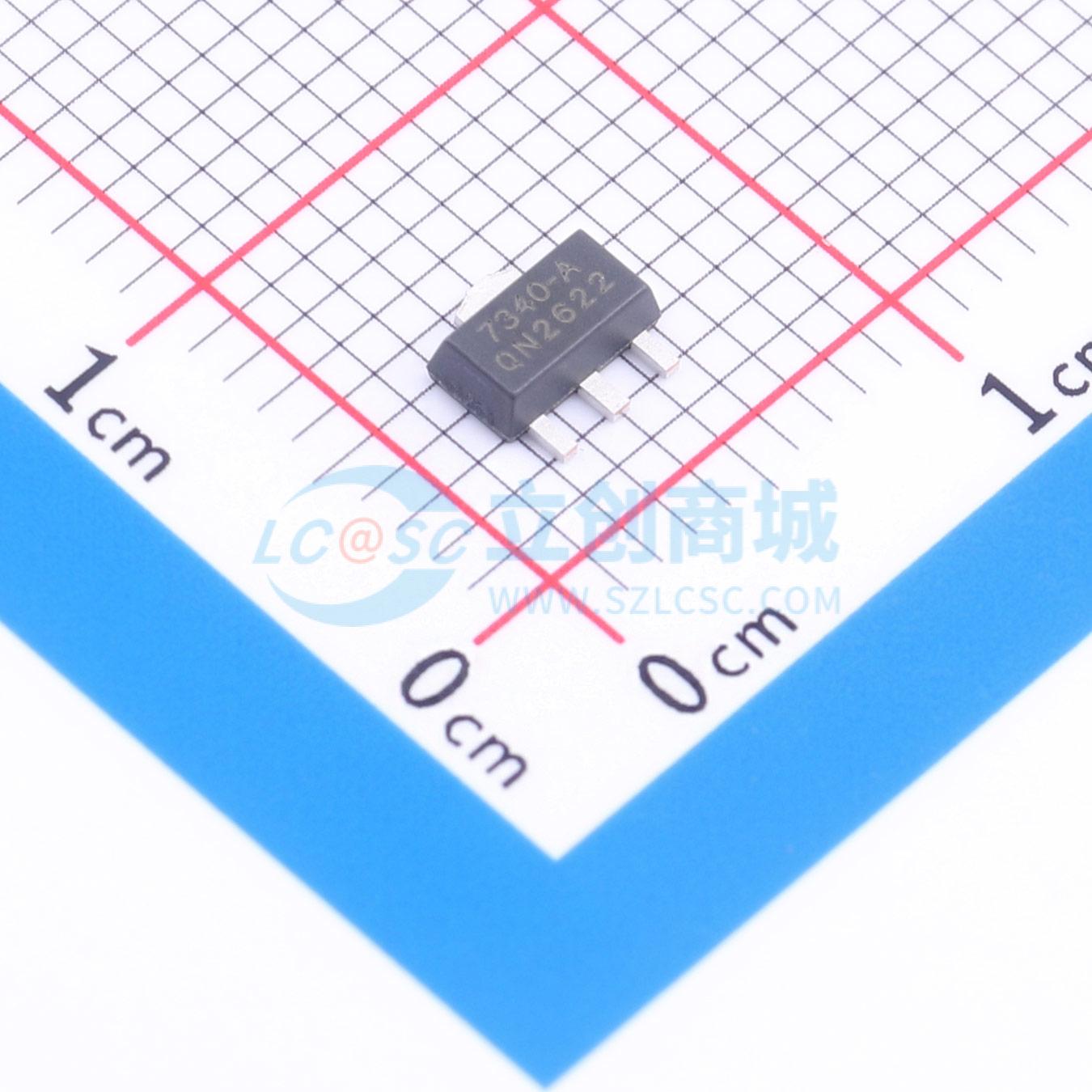

HT7340
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 18V | |
| 输出电压 | 4V | |
| 输出电流 | 250mA | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | 73mV@(40mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 3uA | |
| 噪声 | - | |
| 功能特性 | 过流保护；短路保护 | |
| 工作温度 | -40℃~+85℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
HT73XX系列是一款采用CMOS工艺的降压型电压稳压器，具备高纹波抑制率、低功耗和低压差特性，并集成了过流和短路保护功能。该器件具有超低的典型静态偏置电流（3.0μA），能够在输入与输出电压差极小的条件下提供高达250mA的输出电流，同时保持良好的电压调整率。其最大允许输入电压为18V。
商品特性
- 超低的典型静态偏置电流：3.0μA
- 高精度输出电压：±1%（适用于2.8V、3.3V、5.0V输出电压）；±2%（适用于其他输出电压值）
- 最大工作电压：18V
- 强负载能力：在3.3V输出电压下，输出电流可达250mA
- 极低的输入输出电压差：在40mA输出电流、3.3V输出电压条件下为80mV
- 低的温度调整系数
应用领域
- 相机与录像机
- 微处理器电压调节器
- 局域网卡电压调节器
- 无线通信设备
- 音频与视频设备
