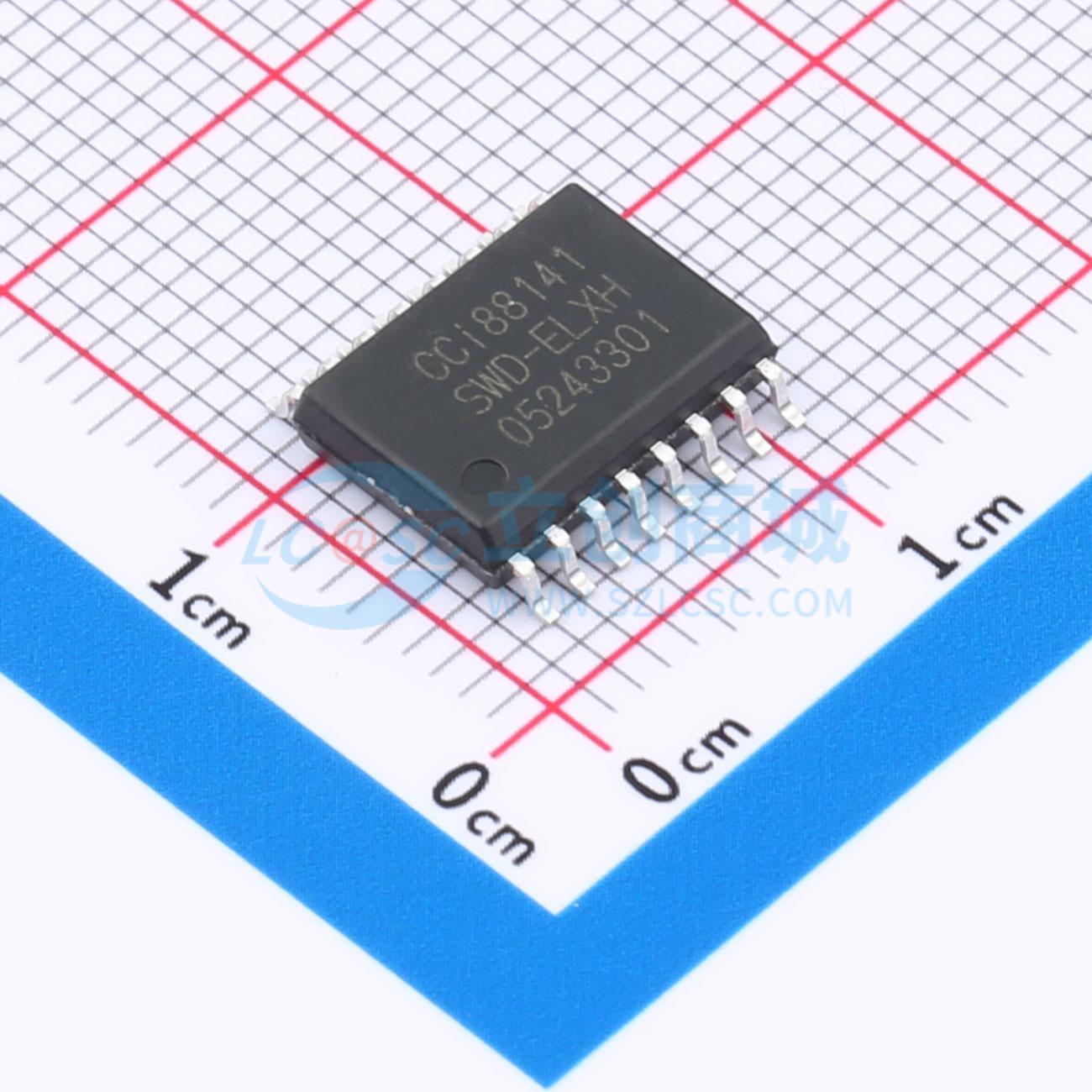

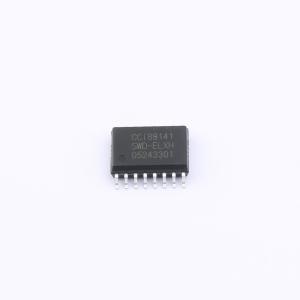

温馨提醒：图片仅供参考，商品以实物为准
CCi88141SWD-ELXH
数字隔离器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CCi8814X 是高速、高耐压高可靠的四通道磁隔通用数字隔离器，采用专利的隔离膜结构的芯片级微型变压器，具有超高耐压和超强可靠性；具有 3750VRMS (SOP16) 、5700VRMS (SOP16W) 和 8000VRMS(SOP16WW)隔离耐压能力和18kV 的浪涌能力，远超增强型隔离标准。
- 品牌名称
- CrossChip(成都芯进)
- 商品型号
- CCi88141SWD-ELXH
- 商品编号
- C47089462
- 商品封装
- SOP-16W
- 包装方式
- 编带
- 商品毛重
- 0.5338克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 3 | |
| 反向通道数 | 1 | |
| 最大数据速率 | 100Mbps | |
| 默认输出 | 低电平 | |
| 隔离电压(Vrms) | 5700 | |
| CMTI(kV/us) | 250kV/us |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 20ns | |
| 功能特性 | 输出状态可配置；失效安全输出 | |
| 工作电压(VCCA) | 3V~5.5V | |
| 工作电压(VCCB) | 3V~5.5V | |
| 工作温度 | -40℃~+125℃ | |
| 通道数 | 4 |
商品概述
CCi8814X 是一款高速、高耐压、高可靠性的四通道磁隔离通用数字隔离器，采用专利的隔离膜结构芯片级微型变压器，具备超高耐压和超强可靠性。该器件提供 3750VRMS (SOP16)、5700VRMS (SOP16W) 和 8000VRMS (SOP16WW) 的隔离耐压能力，以及高达 18kV 的浪涌能力，远超增强型隔离标准。其专有的调制解调技术用于信号传输，兼顾了边沿调制的时序精度和开关键控调制的鲁棒性，共模瞬态抑制能力为 ±250kV/us @ VCC = 5V。其传输效率、信号幅度和信噪比远高于容隔离技术，具有超强的抗干扰能力。该器件提供断电保护功能，当输入断电时，可输出预设的默认电平（高或低可选）。CCi88140 包含 4 个正向信号通道，CCi88141 包含 3 个正向和 1 个反向信号通道，CCi88142 包含 2 个正向和 2 个反向信号通道。该系列提供 SOP16、SOP16W 和 SOP16WW 三种封装，工作温度范围为 -40°C ~ 125°C，符合 RoHS 相关规定。
商品特性
- 基于磁隔离技术平台的四通道数字隔离器，具备高耐压、高信号传输可靠性和超强抗外部干扰能力
- 宽输入电压范围：3.0V ~ 5.5V
- 高传输数据率：0 ~ 100Mbps
- 采用超高耐压与高可靠性专利隔离膜技术
- 隔离耐压等级随封装选择：SOP16 封装为 VISO = 3750VRMS，VIOWM = 450VRMS；SOP16W 封装为 VISO = 5700VRMS，VIOWM = 1000VRMS；SOP16WW 封装为 VISO = 8000VRMS，VIOWM = 2000VRMS
- 浪涌能力高达 18kV
- 共模瞬态抑制典型值为 ±250kV/us @ VCC = 5V
- 在整个隔离栅上具备 ±8kV IEC 61000-4-2 接触放电保护
- 工作温度范围：-40°C ~ 125°C
- 三种封装可选：SOP16 封装 (156mil)；SOP16W 封装 (300mil)；SOP16WW 封装 (550mil)
- ESD (HBM) ±8kV，ESD (CDM) ±2kV，IEC ±8kV，LU ±800mA
应用领域
- 通用四通道磁隔离数字隔离器
- 工业自动化及电机控制
- 光伏逆变器和储能
- 电源及隔离数字信号传输
