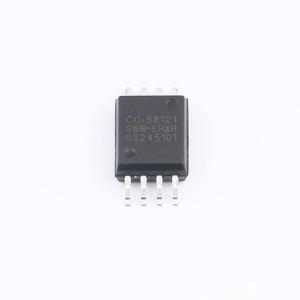

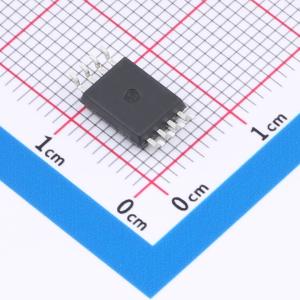

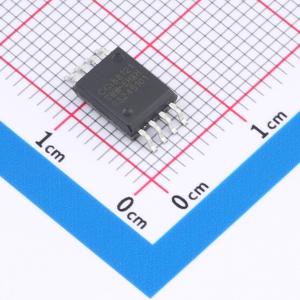

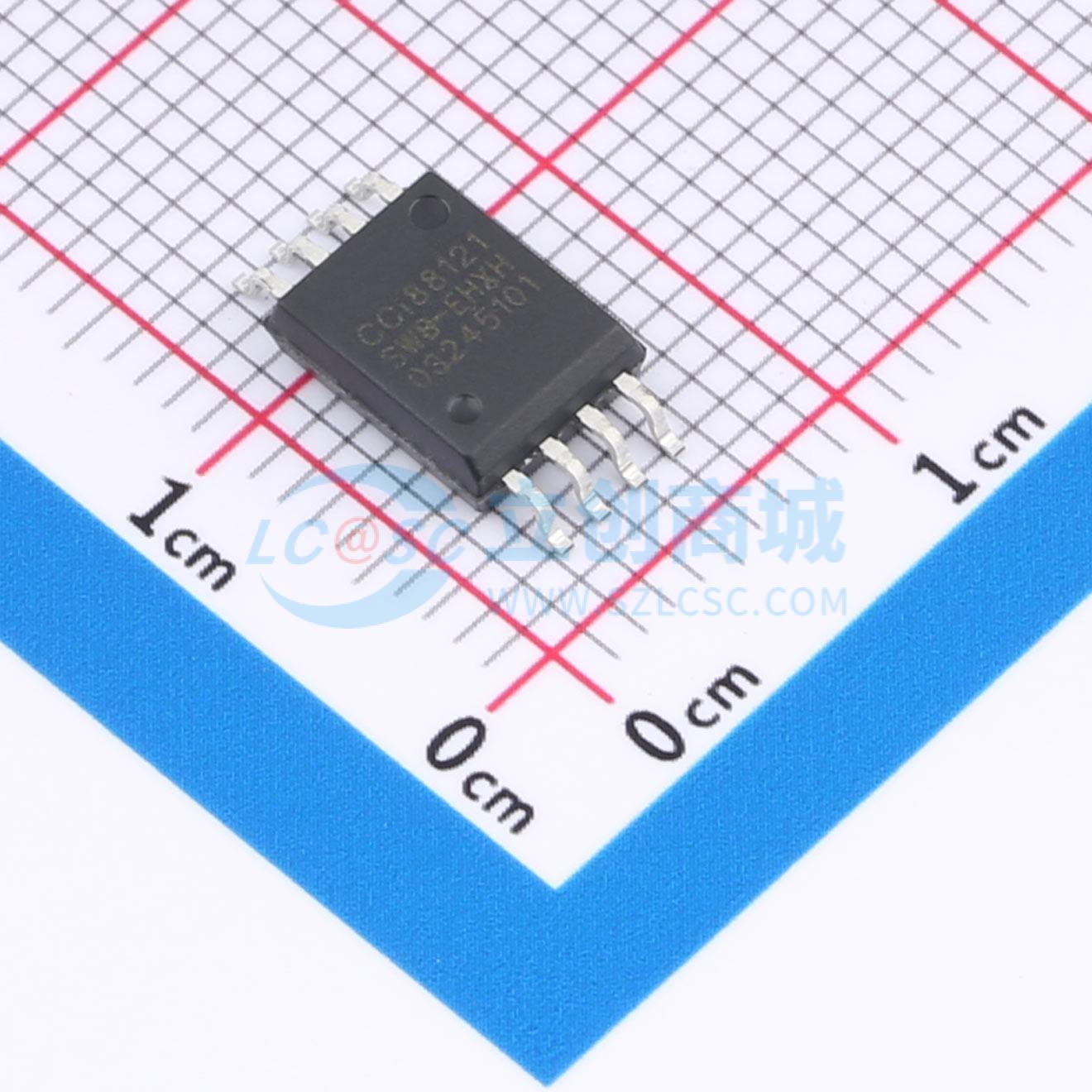

CCi88121SWB-EHXH
数字隔离器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CCi8812X是高速、高可靠的两通道磁隔通用数字隔离器，采用专利的隔离膜结构的芯片级微型变压器，具有超高耐压和超强可靠性；具有5700VRMS隔离耐压能力和18kV的浪涌能力，远超增强型隔离标准。
- 品牌名称
- CrossChip(成都芯进)
- 商品型号
- CCi88121SWB-EHXH
- 商品编号
- C47089461
- 商品封装
- SOP-8W
- 包装方式
- 编带
- 商品毛重
- 0.6542克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 1 | |
| 反向通道数 | 1 | |
| 最大数据速率 | 100Mbps | |
| 默认输出 | 高电平 | |
| 隔离电压(Vrms) | 5700 | |
| CMTI(kV/us) | 150kV/us |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 20ns | |
| 功能特性 | 失效安全输出 | |
| 工作电压(VCCA) | 3V~5.5V | |
| 工作电压(VCCB) | 3V~5.5V | |
| 工作温度 | -40℃~+125℃ | |
| 通道数 | 2 |
商品概述
CCi8812X是一款高速、高可靠性的两通道磁隔离通用数字隔离器，采用专利的隔离膜结构芯片级微型变压器，具备超高耐压和超强可靠性。其隔离耐压能力为5700VRMS，浪涌能力高达18kV，远超增强型隔离标准。该器件采用专有的调制解调技术进行信号传输，兼顾边沿调制的时序精度和开关键控调制的鲁棒性，典型共模瞬态抑制能力为±150kV/us。其传输效率、信号幅度和信噪比远高于电容隔离技术，具有超强的抗干扰能力。CCi8812X提供断电保护功能，当输入断电时，可输出预设的高或低电平。该系列包含三种型号：CCi88120包含2个正向信号通道；CCi88121和CCi88122各包含1个反向信号通道和1个正向信号通道。CCi8812X提供SOP8W和SOP16W两种封装选项，工作温度范围为-40°C ~ 125°C，并符合RoHS相关要求。
商品特性
- 基于磁隔离技术的两通道数字隔离器，具备高耐压、高信号传输可靠性及超强抗外部干扰能力
- 宽输入电压范围：3.0 V ~ 5.5V
- 高传输数据率：0-100Mbps
- 采用超高耐压与高可靠性专利隔离膜技术，远超增强型隔离标准
- 隔离耐压能力：VISO = 5700VRMS，VIOWM = 1000VRMS
- 浪涌能力高达18kV
- 典型共模瞬态抑制：±150 kV/us @ VCC = 5V
- 在整个隔离栅具备±8kV IEC 61000-4-2接触放电保护
- 工作温度范围：-40°C ~ 125°C
- 两种封装可选：SOP8W/SOP16W封装
- ESD (HBM) ±8kV，ESD (CDM) ±2kV，ESD (IEC) ±8kV，LU ±800mA
应用领域
- 工业自动化及电机控制
- 光伏逆变器和储能
- 电源及隔离数字信号传输
- 通信接口信号隔离
