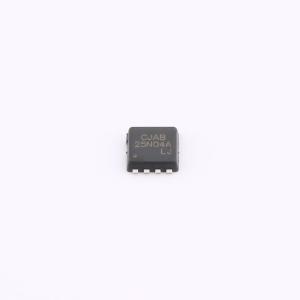

温馨提醒：图片仅供参考，商品以实物为准
CJAB25N04A
N沟道功率MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 使用先进的沟槽技术和设计，提供出色的导通电阻（RDS(ON)）和低栅极电荷。可用于各种应用。
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJAB25N04A
- 商品编号
- C47089384
- 商品封装
- PDFNWB3.3x3.3-8L
- 包装方式
- 编带
- 商品毛重
- 0.11782克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 25A | |
| 导通电阻(RDS(on)) | 8.4mΩ@4.5V | |
| 耗散功率(Pd) | 50W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 60nC@10V | |
| 输入电容(Ciss) | 2.893nF | |
| 反向传输电容(Crss) | 154pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 189pF |
商品概述
CJAB25N04A采用先进的沟槽技术和设计,可在低栅极电荷的情况下提供出色的导通电阻RDS(ON)。它可用于多种应用场景。
商品特性
-高功率和电流处理能力-负载开关-高密度单元设计,实现超低导通电阻RDS(ON)-符合无铅产品要求-具有高单脉冲雪崩耐量(EAS),稳定性和一致性良好-采用散热性能良好的封装
应用领域
- 开关电源(SMPS)及通用应用
- 硬开关和高频电路
- 不间断电源
- 电源管理
