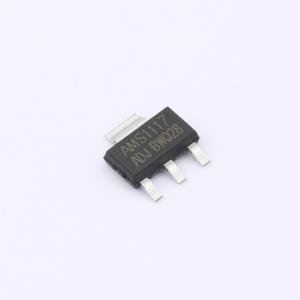

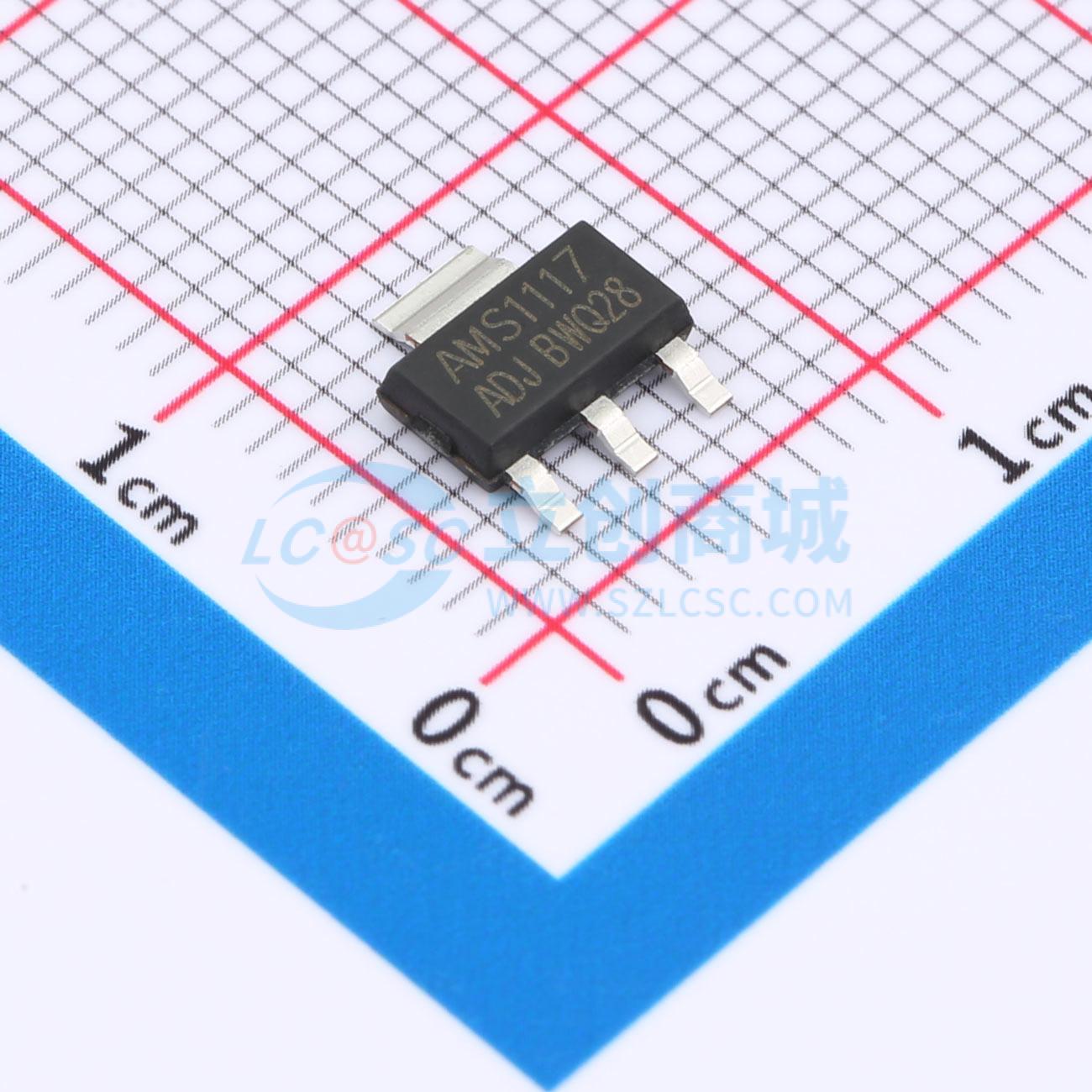

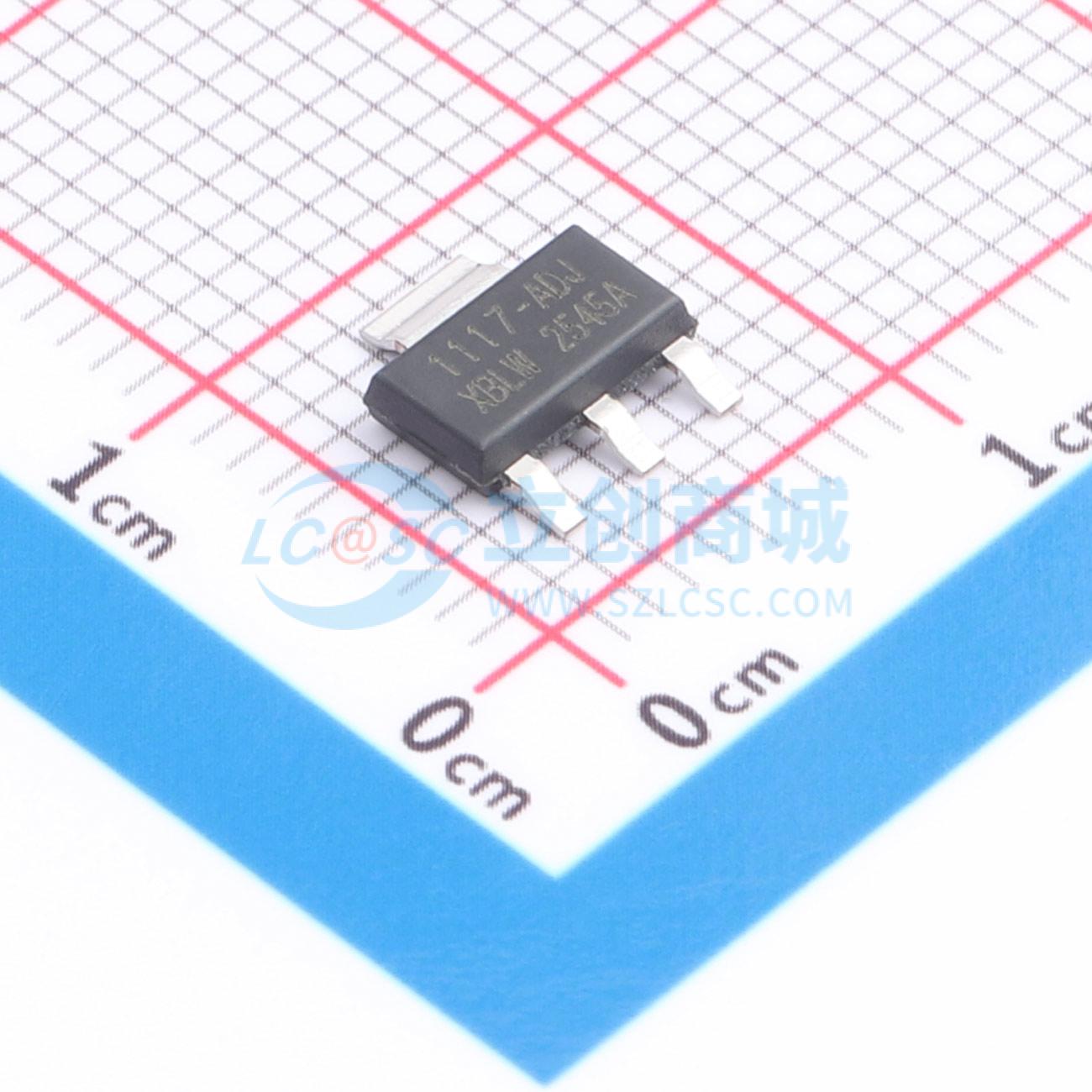

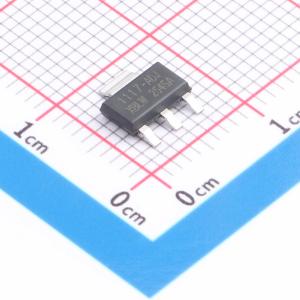

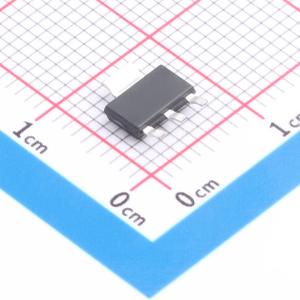

AMS1117-ADJ(XBLW)

1.25V~13.8V 1A 15V 停产

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: XBL1117-ADJ 是一款正电压输出的低压降三端线性稳压电路,可调输出电压1.25V-13.8V。
品牌名称: XBLW(芯伯乐)
商品型号: AMS1117-ADJ(XBLW)
商品编号: C47021217
商品封装: SOT-223
包装方式: 编带
商品毛重: 0.352909克(g)

商品参数

商品概述

XBLW AMS1117 是一款低压差线性稳压器，输出电流能力为 1A。该系列包含固定输出电压和可调输出电压版本，输出电压精度为 ±1.5%。为确保芯片和系统稳定性，其内置热保护和限流保护功能，并采用修正技术保证输出电压精度。产品提供 SOT-223、TO-252-2L 和 SOT-89 封装形式。

商品特性

仅需两个外接电阻，ADJ 输出电压可在 1.25V 至 13.8V 范围内调节
固定输出电压版本提供 1.2V、1.5V、1.8V、2.5V、2.85V、3.3V 和 5.0V
输出电流能力为 1A
输出电压精度为 ±1.5%
最高工作电压达 15V
电压线性度小于 0.2%
负载调整率小于 1.0%

应用领域

计算机主板和显卡电源管理
LCD 显示器和 LCD 电视
DVD 解码板
ADSL 调制解调器
开关电源后级稳压器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	15V
	输出电压	1.25V~13.8V
	输出电流	1A
	电源纹波抑制比(PSRR)	-
	压差	1V@(100mA)

	属性	参数值
	静态电流(Iq)	-
	噪声	-
	功能特性	热关断；过流保护
	工作温度	-40℃~+125℃@(Ta)
	输出类型	可调
	输出通道数	1
