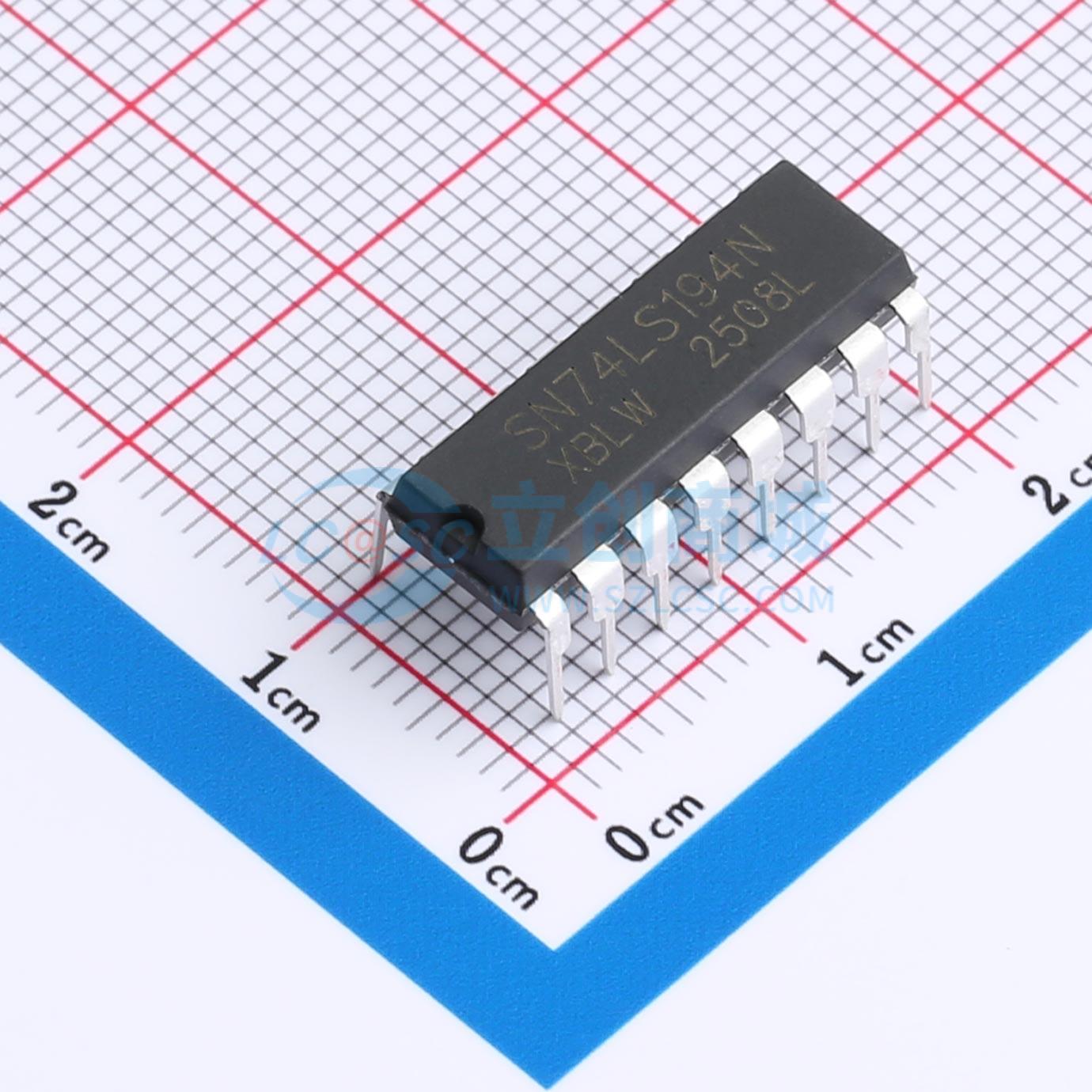

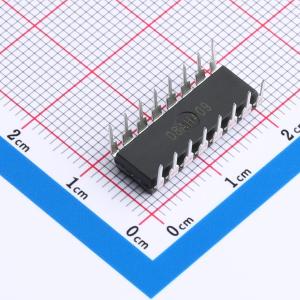

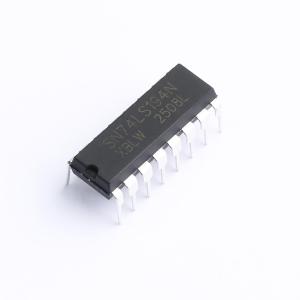

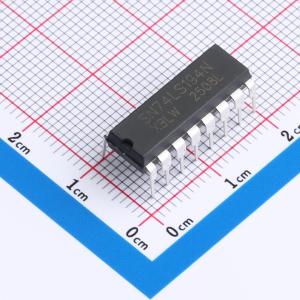

SN74LS194N(XBLW)
SN74LS194是双向通用移位寄存器，该电路具有并行输入、并行输出、右移和左移串行输入、操作模式控制输入和直过直功能。
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LS194是双向通用移位寄存器，该电路具有并行输入、并行输出、右移和左移串行输入、操作模式控制输入和直过直功能。
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- SN74LS194N(XBLW)
- 商品编号
- C47021219
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.673克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至并行 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 111MHz | |
| 元件数 | 1 | |
| 每个元件位数 | 4 | |
| 输出类型 | 三态 |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74LS | |
| 工作温度 | -20℃~+85℃ | |
| 耗散功率(Pd) | - | |
| 传播延迟(tpd) | 14ns@6V,50pF | |
| 输出电流 | 25mA | |
| 功能特性 | 异步清零功能；异步并行加载功能；支持正向和反向移位 |
商品概述
SN74LS194是一款4位双向通用移位寄存器。该器件的同步操作由模式选择输入（S0、S1）决定。在并行加载模式（S0和S1为高电平）下，当S0和S1为高电平时，出现在D0至D3输入上的数据被传送到Q0至Q3输出。当S0为高电平且S1为低电平时，数据通过DSL串行输入并从左向右移位；当S0为低电平且S1为高电平时，数据通过DSR串行输入并从右向左移位。DSR和DSL允许多级右移或左移数据传输，而不干扰并行加载操作。如果S0和S1均为低电平，现有数据将保持在保持模式。模式选择和数据输入为边沿触发，仅响应时钟（CP）的低电平到高电平转换。因此，时序限制是模式控制和选定的数据输入必须在时钟脉冲正跳变前的一个建立时间内保持稳定。当异步主复位（MR）为低电平时，它将覆盖所有其他输入条件并强制Q输出为低电平。输入包含钳位二极管，这使得可以使用限流电阻将输入接口连接到高于VCC的电压。
商品特性
- 电源电压范围：2V 至 6V
- CMOS输入电平
- 具备左移和右移能力
- 同步并行和串行数据传输
- 易于扩展以实现串行和并行操作
- 异步主复位
- 工作温度范围：-20℃ 至 +85℃
- 封装信息：DIP16/SOP16/TSSOP16
