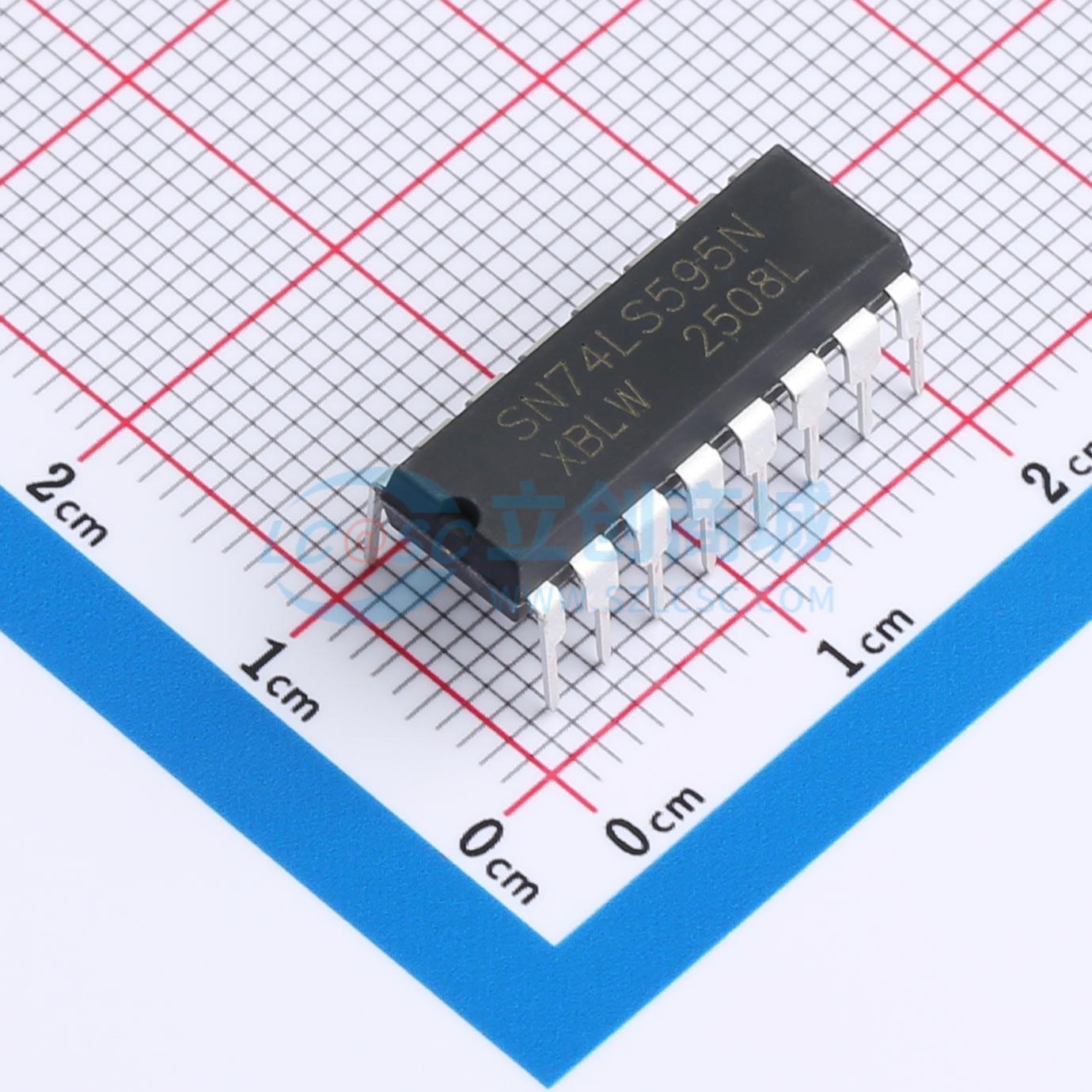

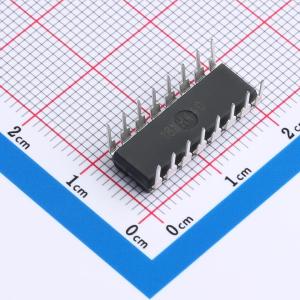

温馨提醒：图片仅供参考，商品以实物为准
SN74LS595N(XBLW)
SN74LS595 具有输出寄存器的串行输入移位寄存器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LS595 具有输出寄存器的串行输入移位寄存器
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- SN74LS595N(XBLW)
- 商品编号
- C47021220
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.67克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至串行或并行 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 35MHz | |
| 元件数 | 1 | |
| 每个元件位数 | 8 |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 三态 | |
| 系列 | 74LS | |
| 工作温度 | -20℃~+85℃ | |
| 传播延迟(tpd) | 16ns@6V,50pF | |
| 功能特性 | 异步清零功能；输出使能 |
商品概述
SN74LS595是一款8位串行输入、串行或并行输出的移位寄存器，带有存储寄存器和三态输出。移位寄存器和存储寄存器具有独立的时钟。该器件具备串行输入（DS）和串行输出（Q7S）以实现级联功能，并有一个异步复位MR输入。MR为低电平时将复位移位寄存器。数据在SHCP输入的低电平到高电平转换时被移位。移位寄存器中的数据在STCP输入的低电平到高电平转换时被传送到存储寄存器。如果两个时钟连接在一起，移位寄存器将始终比存储寄存器提前一个时钟脉冲。当输出使能输入（OE）为低电平时，存储寄存器中的数据出现在输出端。OE为高电平会导致输出进入高阻态。OE输入的操作不影响寄存器的状态。输入端包含钳位二极管，这使得可以使用限流电阻将输入接口连接到高于VCC的电压。
商品特性
- 8位串行输入
- 8位串行或并行输出
- 带有三态输出的存储寄存器
- 带直接清零的移位寄存器
- 工作温度范围：-20°C 至 +85°C
- 封装信息：DIP-16/SOP-16/TSSOP-16
